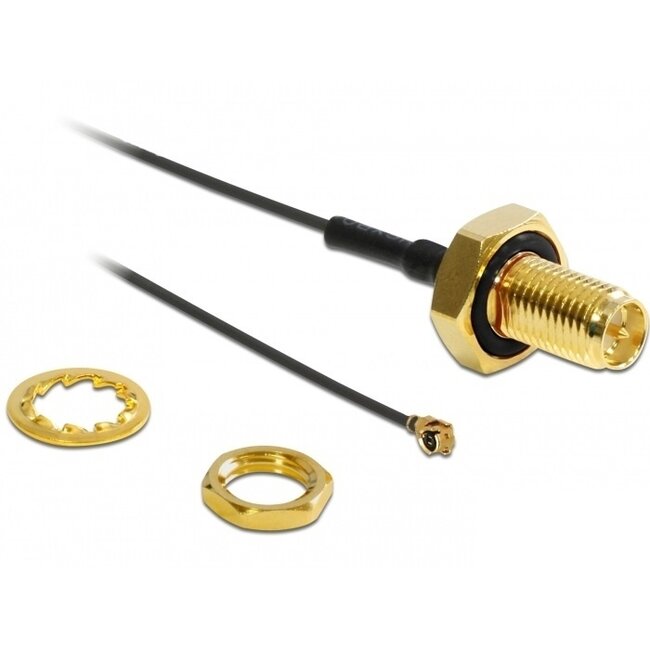

MHF I (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (1,13 mm) - 50 Ohm

Verwenden Sie diesen Adapter, um eine Antenne mit RP-SMA-Stecker mit einem (tragbaren) Gerät mit MHF I Antennenanschluss zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• Micro Coax (1,13 mm) Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP-SMA-Seite macht die Verbindung spritzwassergeschützt
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

MHF Stecker

MHF-Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50 Ohm RF-Stecker für hohe Frequenzen (bis 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Stecker werden häufig dort eingesetzt, wo Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten wird dieser Anschluss für die Verbindung der GPS-Antenne verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist.

Verschiedene MHF-Steckertypen:

• MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
• MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm

MHF I (MHF1) Stecker

Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP-040
• Hirose U.FL Stecker U.FL-LP-068
• Hirose U.FL Stecker U.FL-LP-066
• Hirose U.FL Stecker U.FL-LP-088
• Sunridge MCBG Stecker MCBG#68
• Sunridge MCBG Stecker MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) Stecker

Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP(V)-040
• Sunridge MCBG2 Stecker MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) Stecker

Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit:

• Hirose W.FL Stecker W.FL-LP-040
• Sunridge MCD Stecker MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

MHF IV (MHF4 / MHF 4L) Stecker

Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) bzw. 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit:

• Murata HSC Stecker MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

SMA Stecker

Der SMA Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA Stecker

Neben Standard-SMA Steckern gibt es auch Reverse Polarity SMA Stecker (RP-SMA). Dies ist eine Variante des SMA Steckers, bei der der Innenleiter (Pin) die Geschlechter tauscht. SMA Stecker sind nicht kompatibel mit RP-SMA Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbarer Antenne zu finden.

Insgesamt gibt es 4 Arten von SMA Steckern:

• SMA männlich (Innenpin, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenpin, Gewinde außen)

Spezifikationen MHF I (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (1,13 mm) - 50 Ohm

• Stecker: MHF I (weiblich) - RP SMA (weiblich)
• Steckerausführung: gewinkelter MHF - gerader RP SMA
• Kabeltyp: 20278-112R-13 / Micro Coax (1,13 mm)
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP SMA Seite macht die Verbindung spritzwassergeschützt
• Gewindelänge: 10 mm
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 3,2 dB @ 2,4 GHz
• minimale Biegeradius: 4,5 mm
• Kabeldurchmesser: 1,13 mm
• geschirmtes Kabel
• vergoldete Kontakte
• Anwendung: Anschluss von Antennen (u.a. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
• Lieferumfang: 1 Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
