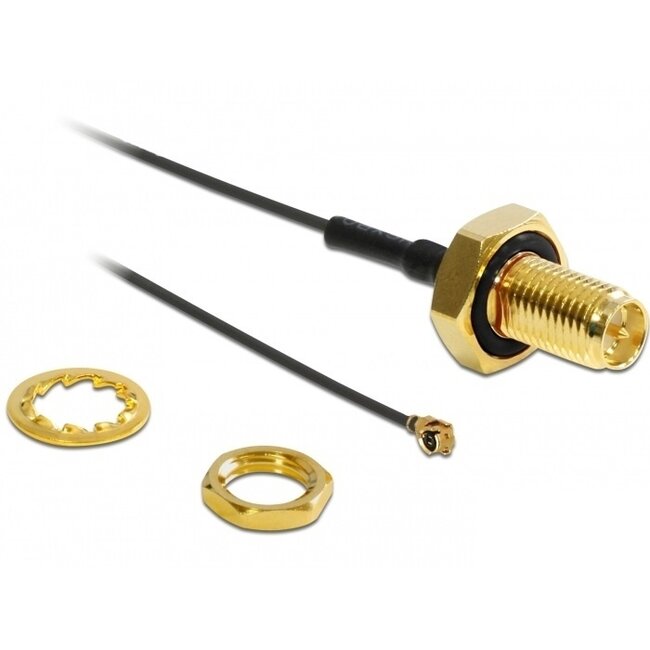

MHF I (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (1,13 mm) - 50 Ohm

Verwenden Sie diesen Adapter, um eine Antenne mit RP-SMA-Stecker mit einem (tragbaren) Gerät mit MHF I Antennenanschluss zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• Micro Coax (1,13 mm) Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP-SMA-Seite macht die Verbindung spritzwassergeschützt
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

MHF Stecker

MHF-Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50 Ohm RF-Stecker für hohe Frequenzen (bis 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Stecker werden häufig dort eingesetzt, wo der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten werden sie für den Anschluss von GPS-Antennen verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist.

Verschiedene MHF-Steckertypen:

• MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
• MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm

MHF I (MHF1) Stecker

Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP-040
• Hirose U.FL Stecker U.FL-LP-068
• Hirose U.FL Stecker U.FL-LP-066
• Hirose U.FL Stecker U.FL-LP-088
• Sunridge MCBG Stecker MCBG#68
• Sunridge MCBG Stecker MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) Stecker

Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP(V)-040
• Sunridge MCBG2 Stecker MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) Stecker

Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit:

• Hirose W.FL Stecker W.FL-LP-040
• Sunridge MCD Stecker MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

MHF IV (MHF4 / MHF 4L) Stecker

Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) bzw. 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit:

• Murata HSC Stecker MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

SMA Stecker

Der SMA Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA Stecker

Neben den Standard-SMA Steckern gibt es auch Reverse Polarity SMA Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA Steckers, bei der die innere Kontaktstiftbelegung vertauscht ist. SMA Stecker sind nicht kompatibel mit RP-SMA Steckern, es sind jedoch Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbaren Antennen zu finden.

Insgesamt gibt es 4 SMA Steckertypen:

• SMA männlich (Innenstift, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenstift, Gewinde außen)

Technische Daten MHF I (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (1,13 mm) - 50 Ohm

• Stecker: MHF I (weiblich) - RP-SMA (weiblich)
• Steckerausführung: gewinkelter MHF - gerader RP-SMA
• Kabeltyp: 20278-112R-13 / Micro Coax (1,13 mm)
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP-SMA-Seite für Spritzwasserschutz
• Gewindelänge: 10 mm
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 3,2 dB @ 2,4 GHz
• minimale Biegeradius: 4,5 mm
• Kabeldurchmesser: 1,13 mm
• geschirmtes Kabel
• vergoldete Kontakte
• Anwendung: Anschluss von Antennen (z.B. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
• Lieferumfang: 1 Kabel
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
