MHF I (w) - RP-TNC (w) Kabel mit Dichtungsring - Micro Coax (1,37 mm)

Verwenden Sie diesen Adapter, um eine Antenne mit RP-TNC Stecker mit einem (tragbaren) Gerät mit MHF I Antennenanschluss zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• Micro Coax (1,37 mm) Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP-TNC Seite macht die Verbindung spritzwassergeschützt
• Kupferleiter
• geschirmtes Kabel
• vergoldeter MHF Stecker

MHF Stecker

MHF Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50 Ohm RF-Stecker für hohe Frequenzen (bis 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF Stecker werden häufig in Situationen verwendet, in denen der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi Antenne. Auch wird dieser Anschluss in (tragbaren) Geräten zur Verbindung der GPS Antenne genutzt. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist.

Verschiedene Arten von MHF Steckern:

• MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
• MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm

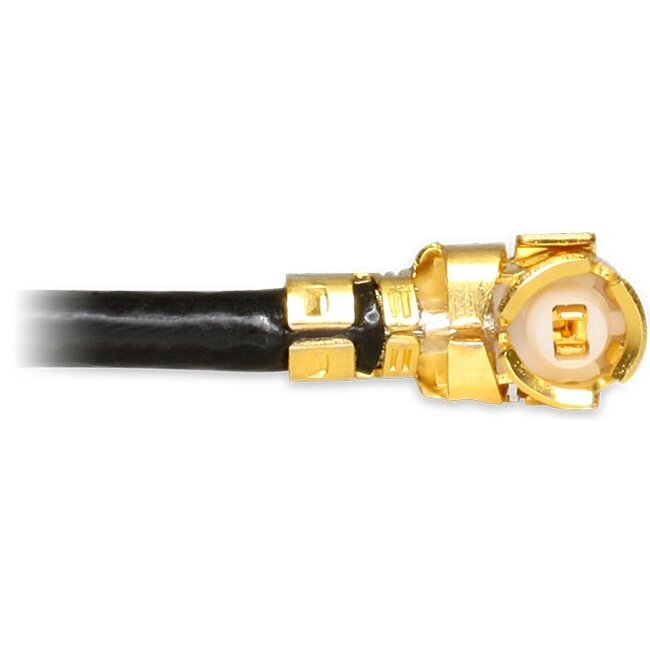

MHF I (MHF1) Stecker

Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP-040
• Hirose U.FL Stecker U.FL-LP-068
• Hirose U.FL Stecker U.FL-LP-066
• Hirose U.FL Stecker U.FL-LP-088
• Sunridge MCBG Stecker MCBG#68
• Sunridge MCBG Stecker MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) Stecker

Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP(V)-040
• Sunridge MCBG2 Stecker MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) Stecker

Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit:

• Hirose W.FL Stecker W.FL-LP-040
• Sunridge MCD Stecker MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

MHF IV (MHF4 / MHF 4L) Stecker

Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) oder 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit:

• Murata HSC Stecker MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

TNC Stecker

Der TNC Stecker ist eine in den 1950er Jahren entwickelte Schraubversion des BNC Steckers. Der Stecker hat in der Regel eine Impedanz von 50 Ohm, ist aber (selten) auch als 75 Ohm Variante erhältlich. Der TNC Stecker funktioniert am besten bei Anwendungen von 0-11 GHz und bietet bessere Leistung als der BNC Stecker bei Mikrowellenfrequenzen.

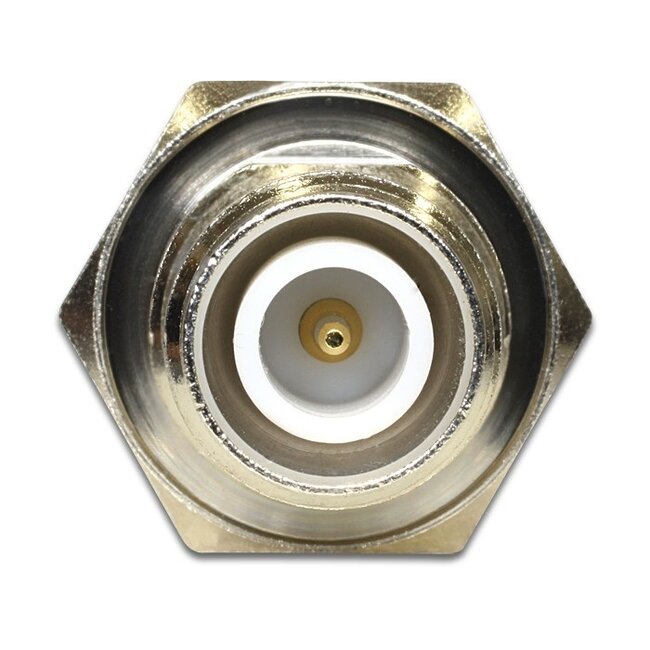

Reverse Polarity TNC Stecker

Neben Standard TNC Steckern gibt es auch Reverse Polarity TNC Stecker (RP-TNC). Dies ist eine Variante des TNC Steckers, bei der der innere Stift die Geschlechter tauscht. TNC Stecker sind nicht kompatibel mit RP-TNC Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)TNC Anschluss ist häufig bei Wi-Fi (Modem-)Routern mit abnehmbaren Antennen zu finden.

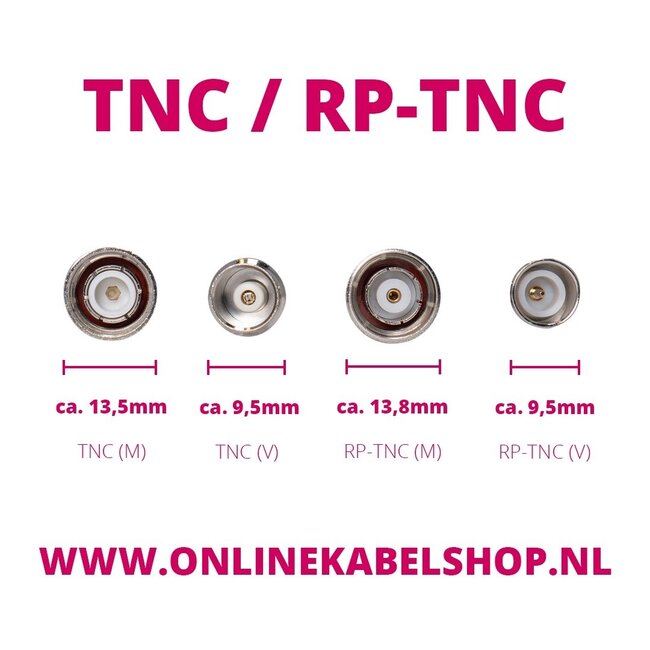

Insgesamt gibt es 4 Arten von TNC Steckern:

• TNC männlich (Stift innen, Gewinde innen)
• TNC weiblich (Buchse innen, Gewinde außen)
• RP-TNC männlich (Buchse innen, Gewinde innen)
• RP-TNC weiblich (Stift innen, Gewinde außen)

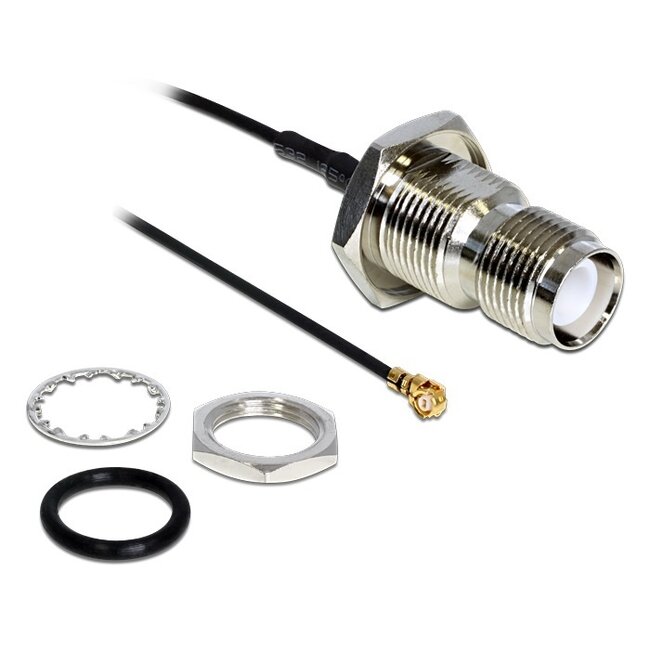

Spezifikationen MHF I (w) - RP-TNC (w) Kabel mit Dichtungsring - Micro Coax (1,37 mm)

• Stecker: MHF I (weiblich) - RP TNC (weiblich)
• Steckerausführung: gewinkelter MHF - gerader RP TNC
• Kabeltyp: 20278-112R-37 / Micro Coax (1,37 mm)
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Dichtungsring an der RP TNC Seite macht die Verbindung spritzwassergeschützt
• Länge des Gewindes: nicht bekannt
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2,5 dB @ 2,4 GHz
• minimale Biegeradius: 9 mm
• Kabeldurchmesser: 1,37 mm
• geschirmtes Kabel
• vergoldeter MHF Stecker
• Anwendung: Anschluss von Antennen (u.a. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
• Lieferumfang: 1 Kabel
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
