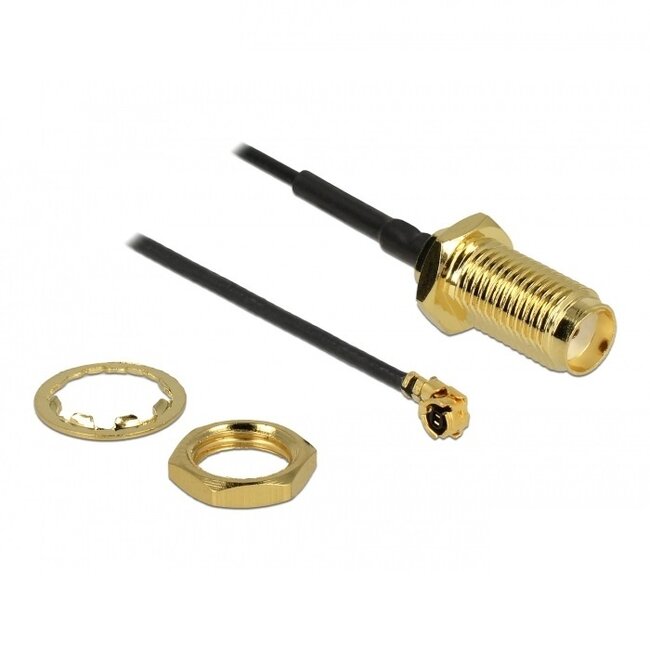

MHF I (w) - SMA (w) Kabel - Micro Coax (1,13 mm) - 50 Ohm

Verwenden Sie diesen Adapter, um eine Antenne mit SMA-Stecker mit einem (tragbaren) Gerät mit MHF I Antennenanschluss zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• Micro Coax (1,13 mm) Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

MHF Stecker

MHF-Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50 Ohm HF-Steckverbinder für hohe Frequenzen (bis 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Stecker werden häufig dort eingesetzt, wo der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten werden diese Anschlüsse für die Verbindung der GPS-Antenne verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist.

Verschiedene MHF Steckertypen:

• MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
• MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm

MHF I (MHF1) Stecker

Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP-040
• Hirose U.FL Stecker U.FL-LP-068
• Hirose U.FL Stecker U.FL-LP-066
• Hirose U.FL Stecker U.FL-LP-088
• Sunridge MCBG Stecker MCBG#68
• Sunridge MCBG Stecker MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) Stecker

Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP(V)-040
• Sunridge MCBG2 Stecker MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) Stecker

Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit:

• Hirose W.FL Stecker W.FL-LP-040
• Sunridge MCD Stecker MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

MHF IV (MHF4 / MHF 4L) Stecker

Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) oder 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit:

• Murata HSC Stecker MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

SMA Stecker

Der SMA Stecker ist ein schraubbarer kompakter koaxialer HF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm besitzt.

Reverse Polarity SMA Stecker

Neben den Standard-SMA Steckern gibt es auch Reverse Polarity SMA Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA Stecker sind nicht kompatibel mit RP-SMA Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbarer Antenne zu finden.

Insgesamt gibt es 4 SMA Steckertypen:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Technische Daten MHF I (w) - SMA (w) Kabel - Micro Coax (1,13 mm) - 50 Ohm

• Stecker: MHF I (weiblich) - SMA (weiblich)
• Steckerausführung: gewinkelter MHF - gerader SMA
• Kabeltyp: 20278-112R-13 / Micro Coax (1,13 mm)
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Gewindelänge: 10 mm
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 3,2 dB @ 2,4 GHz
• minimale Biegeradius: 4,5 mm
• Kabeldurchmesser: 1,13 mm
• geschirmtes Kabel
• vergoldete Kontakte
• Anwendung: Anschluss von Antennen (z.B. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
• Lieferumfang: 1 Kabel
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
