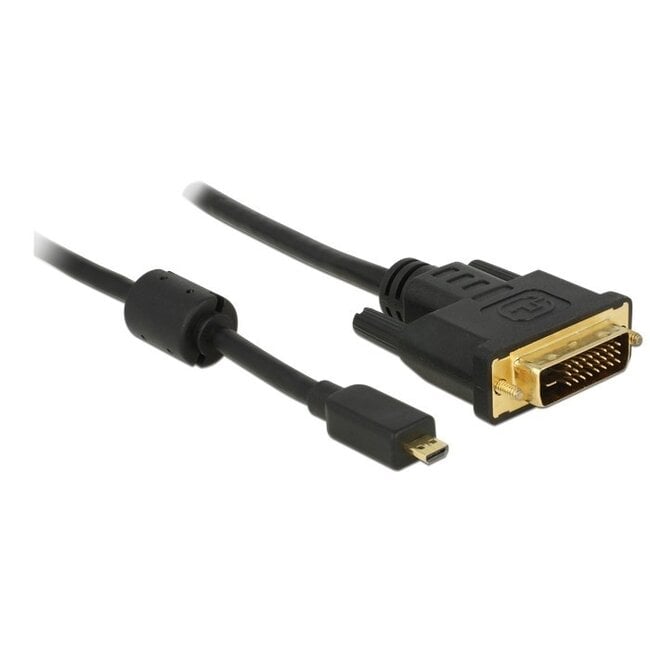

Micro HDMI-zu-DVI-D Dual Link Kabel

Verwenden Sie dieses Kabel, um ein (tragbares) Gerät mit Micro HDMI (Typ D) Ausgang mit einem Monitor, Fernseher oder Projektor mit DVI-Eingang zu verbinden. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzusetzen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore besitzen diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.

Anschlussprobleme

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Spezifikationen Micro HDMI-zu-DVI-D Dual Link Kabel

• Stecker: Micro HDMI Typ D (männlich) - DVI-D Dual Link (männlich)
• Signalrichtung: Micro HDMI > DVI
• DVI-D Dual Link 24+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
• Für die Übertragung digitaler Videosignale (kein Audio)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• Entspricht HDMI Spezifikation 1.3 (High Speed)
• American Wire Gauge: 34 AWG
• Adern: nicht bekannt
• Abgeschirmtes Kabel
• Ferritkern
• Vergoldete Kontakte
• DVI-Stecker mit Schrauben
• Kabeldurchmesser: 4,8 mm
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre
