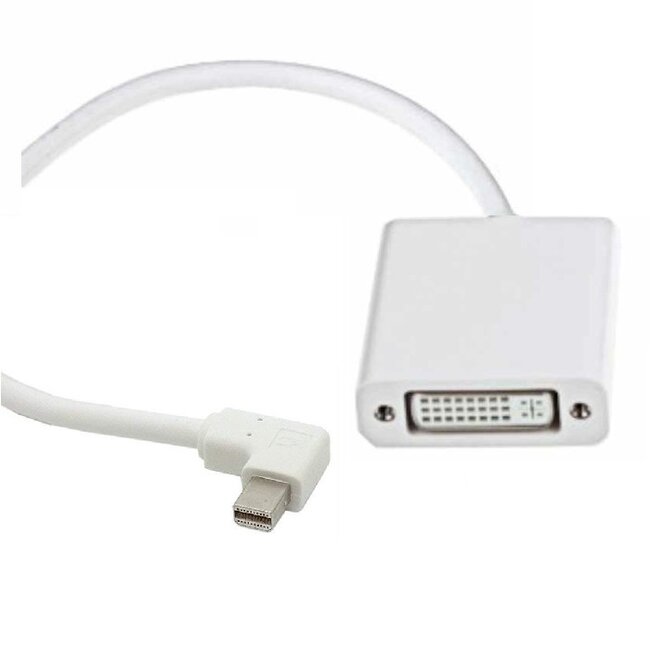

Mini DisplayPort 1.1 auf DVI Adapter – rechtwinklig nach rechts (1920 x 1200)

Verwenden Sie diesen DisplayPort Version 1.1 Adapter, um einen Computer oder Notebook mit Mini DisplayPort Ausgang mit einem DVI-Kabel Ihres Monitors, Fernsehers oder Projektors zu verbinden. Geeignet für Auflösungen bis zu 1920 x 1200.

90° rechtwinkliger Stecker

Der Mini DisplayPort Stecker ist im 90-Grad-Winkel ausgeführt. Das bedeutet, dass der Stecker mit Kabel nicht hervorsteht, sondern direkt seitlich weggeführt wird. Prüfen Sie sorgfältig das Bild, ob dies die rechtwinklige Ausführung ist, die Sie benötigen.

Kompatibel mit Apple MacBook

Dieses Kabel können Sie verwenden, um Ihr Apple MacBook mit einem zweiten Bildschirm zu verbinden. Ihr MacBook muss über einen Mini DisplayPort oder Thunderbolt Ausgang verfügen. Die folgenden MacBook Modelle besitzen einen Mini DisplayPort oder Thunderbolt Ausgang:

• Apple MacBook Pro Retina (Modelle 2012 - 2015)
• Apple MacBook Pro (Modelle 2009 - 2012)
• Apple MacBook Pro (Modelle 2009 - 2017)
• Apple MacBook (Modelle 2008 - 2010)

Siehe Tab „Kompatibel mit“ für eine vollständige Übersicht

Im Tab „Kompatibel mit“ finden Sie eine ausführliche Liste der kompatiblen Modelle.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den (Mini) DisplayPort Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen (Mini) DisplayPort auf VGA Adapter oder Kabel.

Passive Konvertierung: geeignet für DisplayPort Dual Mode (DP++)

Standardmäßig ist das DisplayPort-Signal nicht mit TMDS kompatibel, dem Übertragungsprotokoll für HDMI oder DVI. Es ist jedoch möglich, ein HDMI- oder DVI-Signal über das DisplayPort-Kabel zu übertragen dank des Standards DisplayPort Dual Mode. Einen DisplayPort Dual Mode Anschluss erkennen Sie am DisplayPort-Logo mit zwei Pluszeichen (DP++). Fast alle Geräte mit DisplayPort-Ausgängen seit 2009 unterstützen DisplayPort Dual Mode. Daher ist die Wahrscheinlichkeit hoch, dass auch DisplayPort-Anschlüsse ohne Pluszeichen (DP++) Dual Mode unterstützen. Hat Ihr DisplayPort-Anschluss keine Dual Mode Unterstützung, benötigen Sie einen aktiven DisplayPort Adapter.

Was ist DisplayPort?

DisplayPort ist ein Audio- und Video-Standard, entwickelt von der Video Electronics Standards Association (VESA). Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Bildschirm. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger zu implementieren. Zudem wird ein DisplayPort-Kabel oft als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante des DisplayPort-Kabels ist das Mini DisplayPort-Kabel.

Mini DisplayPort

Viele neue Notebooks sind mit einem Mini DisplayPort Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI und VGA konvertiert.

Möchten Sie diesen Artikel für ein Apple MacBook verwenden?

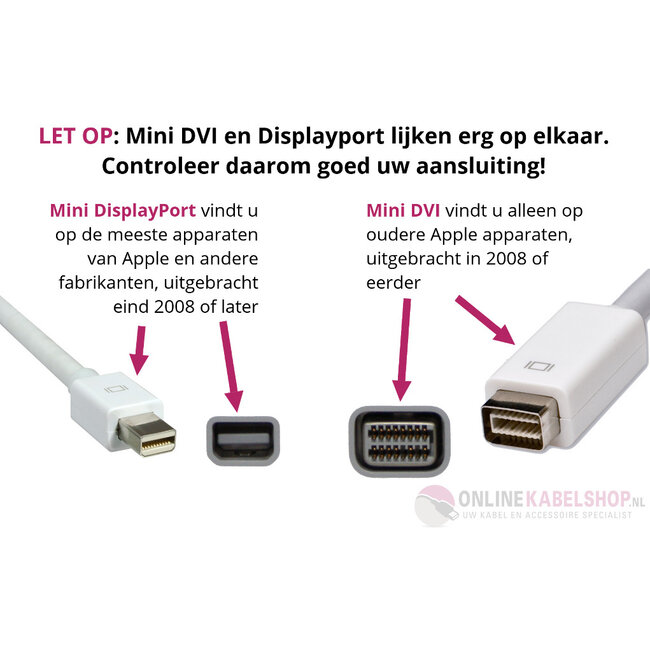

MacBook Pro Modelle ab Oktober 2008 verfügen über einen Mini DisplayPort Anschluss, Modelle vor Oktober 2008 über einen Mini DVI Anschluss. Diese Anschlüsse sehen unterschiedlich aus, prüfen Sie daher sorgfältig das Bild bei diesem Artikel.

Mini DisplayPort vs. Thunderbolt

Ein Mini DisplayPort Kabel ist als Videokabel zwischen Monitor und Computer gedacht. Sie können ein Mini DisplayPort Kabel an einen Mini DisplayPort Ausgang, aber auch an einen Thunderbolt Ausgang anschließen. Der Thunderbolt Anschluss ist vollständig kompatibel mit Mini DisplayPort (und umgekehrt). Ein Thunderbolt Kabel dient der ultraschnellen Datenübertragung und ersetzt USB, SATA, FireWire und andere Schnittstellen. Um diese hohe Bandbreite zu nutzen, benötigen Sie ein Thunderbolt Kabel. Für den Anschluss eines Monitors reicht jedoch ein Mini DisplayPort Kabel oder Adapter aus.

Spezifikationen Mini DisplayPort 1.1 auf DVI Adapter – rechtwinklig nach rechts (1920 x 1200)

• Anschlüsse: Mini DisplayPort (männlich) – DVI-I Dual Link (weiblich)
• 90° rechtwinkliger Mini DisplayPort Stecker (rechtwinklig nach rechts)
• Signalrichtung: Mini DisplayPort > DVI
• DVI-I Dual Link 24+5-poliger Anschluss (DVI-D 24+1-polig angeschlossen)
• DVI weiblich: kompatibel mit DVI-I 24+5-polig, DVI-I 18+5-polig, DVI-D 24+1-polig und DVI-D 18+1-polig (DVI-A 12+5-polige Stecker passen, funktionieren aber nicht)
• Für die Übertragung digitaler Videosignale (kein Audio)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz
• Maximale Bandbreite: bis zu 10,80 Gbit/s (HBR)
• Entspricht DisplayPort 1.1 Spezifikationen
• Chipset: ja (Typ unbekannt)
• Konvertierung: passiv
• DisplayPort Dual Mode (DP++) Ausgang erforderlich (seit 2009 fast Standard)
• DVI Anschluss mit Schraubverbindungen
• American Wire Gauge: unbekannt
• Adern: unbekannt
• Kabeldurchmesser: unbekannt
• Ausführung: Adapter mit Kabel
• Normen: unbekannt
• Farbe: weiß
• Garantie: 2 Jahre

Dieser Artikel ist u.a. kompatibel mit:

Apple MacBook Pro Retina – 15 Zoll (Mitte 2015)
Apple MacBook Pro Retina – 13 Zoll (Anfang 2015)
Apple MacBook Pro Retina – 15 Zoll (Mitte 2014)
Apple MacBook Pro Retina – 13 Zoll (Mitte 2014)
Apple MacBook Pro Retina – 15 Zoll (Ende 2013)
Apple MacBook Pro Retina – 13 Zoll (Ende 2013)
Apple MacBook Pro Retina – 15 Zoll (Anfang 2013)
Apple MacBook Pro Retina – 13 Zoll (Anfang 2013)
Apple MacBook Pro Retina – 13 Zoll (Ende 2012)
Apple MacBook Pro Retina – 15 Zoll (Mitte 2012)
Apple MacBook Pro – 15 Zoll (Mitte 2012)
Apple MacBook Pro – 13 Zoll (Mitte 2012)
Apple MacBook Pro – 17 Zoll (Ende 2011)
Apple MacBook Pro – 15 Zoll (Ende 2011)
Apple MacBook Pro – 13 Zoll (Ende 2011)
Apple MacBook Pro – 17 Zoll (Anfang 2011)
Apple MacBook Pro – 15 Zoll (Anfang 2011)
Apple MacBook Pro – 13 Zoll (Anfang 2011)
Apple MacBook Pro – 17 Zoll (Mitte 2010)
Apple MacBook Pro – 15 Zoll (Mitte 2010)
Apple MacBook Pro – 13 Zoll (Mitte 2010)
Apple MacBook Pro – 17 Zoll (Mitte 2009)
Apple MacBook Pro – 15 Zoll (Mitte 2009)
Apple MacBook Pro – 13 Zoll (Mitte 2009)
Apple MacBook Pro – 17 Zoll (Anfang 2009)
Apple MacBook Pro – 15 Zoll (Anfang 2009)
Apple MacBook Air – 13 Zoll (2017)
Apple MacBook Air – 13 Zoll (Anfang 2015)
Apple MacBook Air – 11 Zoll (Anfang 2015)
Apple MacBook Air – 13 Zoll (Anfang 2014)
Apple MacBook Air – 11 Zoll (Anfang 2014)
Apple MacBook Air – 13 Zoll (Mitte 2013)
Apple MacBook Air – 11 Zoll (Mitte 2013)
Apple MacBook Air – 13 Zoll (Mitte 2012)
Apple MacBook Air – 11 Zoll (Mitte 2012)
Apple MacBook Air – 13 Zoll (Mitte 2011)
Apple MacBook Air – 11 Zoll (Mitte 2011)
Apple MacBook Air – 13 Zoll (Ende 2010)
Apple MacBook Air – 11 Zoll (Ende 2010)
Apple MacBook Air – 13 Zoll (Mitte 2009)
Apple MacBook – 13 Zoll (Mitte 2010)
Apple MacBook – 13 Zoll (Ende 2009)
Apple MacBook (Aluminium) – 13 Zoll (Ende 2008)

Welches MacBook Modell habe ich?

Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook Modell Sie genau besitzen.

1. Wählen Sie im Apple-Menü oben links „Über diesen Mac“. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer als Betriebssystem verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook-Typ, gefolgt von der Bildschirmgröße und dem Modelljahr.

2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple-Webseite eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen. Klicken Sie dort auf „Produkt suchen“, geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
