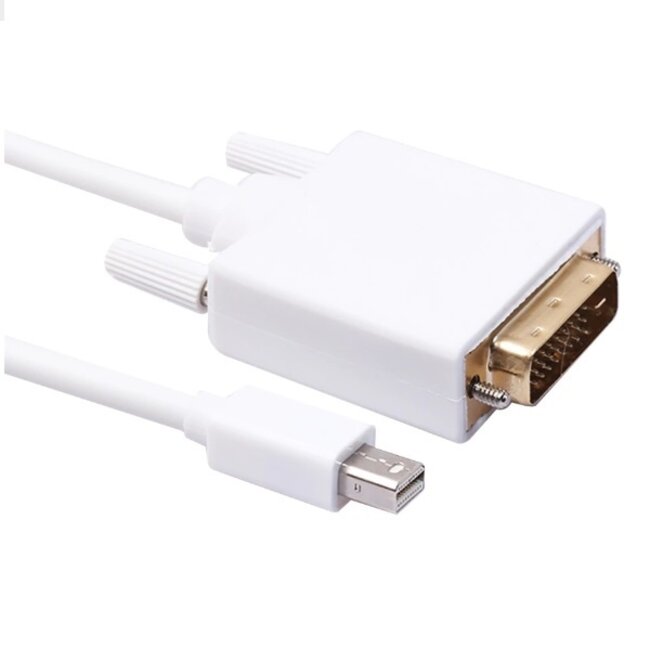

Mini DisplayPort 1.1 auf DVI Kabel (1920 x 1200)

Verwenden Sie dieses DisplayPort Version 1.1 Kabel, um einen Computer oder Notebook mit Mini DisplayPort Ausgang mit einem Monitor, Fernseher oder Projektor mit DVI Eingang zu verbinden. Geeignet für Auflösungen bis zu 1920 x 1200.

Kompatibel mit Apple MacBook

Dieses Kabel können Sie verwenden, um Ihr Apple MacBook mit einem zweiten Bildschirm zu verbinden. Ihr MacBook muss über einen Mini DisplayPort oder Thunderbolt Ausgang verfügen. Die folgenden MacBook Modelle besitzen einen Mini DisplayPort oder Thunderbolt Ausgang:

• Apple MacBook Pro Retina (Modelle 2012 - 2015)
• Apple MacBook Pro (Modelle 2009 - 2012)
• Apple MacBook Pro (Modelle 2009 - 2017)
• Apple MacBook (Modelle 2008 - 2010)

Siehe Tab „Kompatibel mit“ für eine vollständige Übersicht

Im Tab „Kompatibel mit“ finden Sie eine ausführliche Übersicht der kompatiblen Modelle.

Nur geeignet für digitale Videosignale

Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den (Mini) DisplayPort Ausgang Ihres PCs oder Laptops anschließen möchten, benötigen Sie hierfür einen (Mini) DisplayPort zu VGA Adapter oder Kabel.

Passive Konvertierung: geeignet für DisplayPort Dual Mode (DP++)

Standardmäßig ist das DisplayPort-Signal nicht mit TMDS kompatibel, dem Übertragungsprotokoll für HDMI oder DVI. Es ist jedoch möglich, ein HDMI- oder DVI-Signal über das DisplayPort-Kabel zu übertragen dank des Standards DisplayPort Dual Mode. Einen DisplayPort Dual Mode Anschluss erkennen Sie am DisplayPort-Logo mit zwei Pluszeichen (DP++). Fast alle Geräte mit DisplayPort-Ausgängen seit 2009 unterstützen DisplayPort Dual Mode. Daher ist die Wahrscheinlichkeit hoch, dass auch DisplayPort-Anschlüsse ohne Pluszeichen (DP++) Dual Mode unterstützen. Verfügt Ihr DisplayPort-Anschluss nicht über Dual Mode Unterstützung, benötigen Sie einen aktiven DisplayPort Adapter.

Was ist DisplayPort?

DisplayPort ist ein Audio- und Videostandard, entwickelt von der Video Electronics Standards Association (VESA). Dieser Standard existiert seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Bildschirm. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort günstiger in der Implementierung, da keine Lizenzgebühren oder Tantiemen anfallen. Außerdem wird ein DisplayPort-Kabel häufig als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante des DisplayPort-Kabels ist das Mini DisplayPort Kabel.

Mini DisplayPort

Viele neue Notebooks sind mit einem Mini DisplayPort Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA konvertiert.

Möchten Sie diesen Artikel für ein Apple MacBook verwenden?

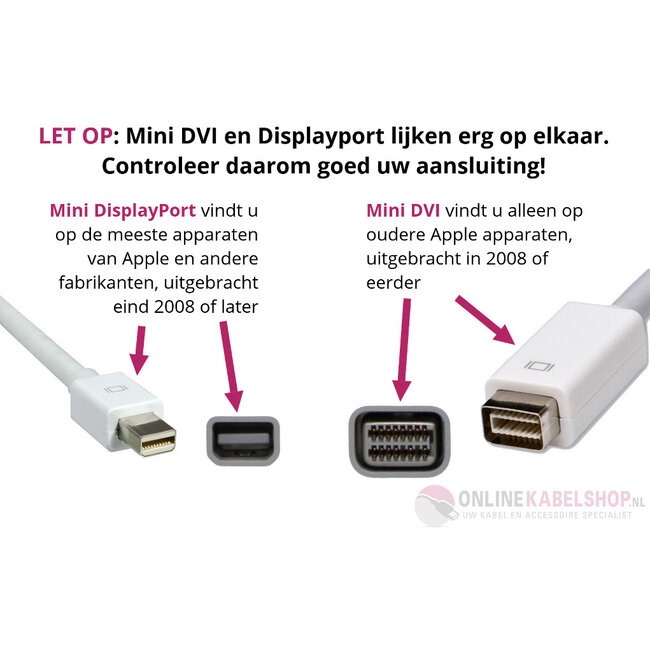

MacBook Pro Modelle ab Oktober 2008 verfügen über einen Mini DisplayPort Anschluss, Modelle vor Oktober 2008 über einen Mini DVI Anschluss. Diese Anschlüsse sehen unterschiedlich aus, prüfen Sie daher sorgfältig das Bild bei diesem Artikel.

Mini DisplayPort vs. Thunderbolt

Ein Mini DisplayPort Kabel ist als Videokabel zwischen Monitor und Computer gedacht. Sie können ein Mini DisplayPort Kabel an einen Mini DisplayPort Ausgang, aber auch an einen Thunderbolt Ausgang anschließen. Der Thunderbolt Anschluss ist vollständig kompatibel mit Mini DisplayPort (und umgekehrt). Ein Thunderbolt Kabel dient der ultraschnellen Datenübertragung und ersetzt USB, SATA, FireWire und andere Schnittstellen. Um diese hohe Bandbreite zu nutzen, benötigen Sie ein Thunderbolt Kabel. Für den Anschluss eines Monitors reicht jedoch ein Mini DisplayPort Kabel oder Adapter aus.

Technische Daten Mini DisplayPort 1.1 auf DVI Kabel (1920 x 1200)

• Anschlüsse: Mini DisplayPort (männlich) - DVI-D Dual Link (männlich)
• Signalrichtung: Mini DisplayPort > DVI
• DVI-D Dual Link 24+1-poliger Stecker
• Übertragung digitaler Videosignale (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz
• Gesamte Bandbreite: bis zu 10,80 Gbit/s (HBR)
• entspricht DisplayPort 1.1 Spezifikationen
• Chipset: ja (Typ unbekannt)
• Konvertierung: passiv
• DisplayPort Dual Mode (DP++) Ausgang erforderlich (seit 2009 fast Standard)
• DVI Stecker mit Schrauben
• American Wire Gauge: unbekannt
• Adern: unbekannt
• Kabeldurchmesser: unbekannt
• Normkonformität: unbekannt
• Farbe: weiß
• Garantie: 2 Jahre

Dieser Artikel ist u.a. kompatibel mit:

Apple MacBook Pro Retina - 15 Zoll (Mitte 2015)
Apple MacBook Pro Retina - 13 Zoll (Anfang 2015)
Apple MacBook Pro Retina - 15 Zoll (Mitte 2014)
Apple MacBook Pro Retina - 13 Zoll (Mitte 2014)
Apple MacBook Pro Retina - 15 Zoll (Ende 2013)
Apple MacBook Pro Retina - 13 Zoll (Ende 2013)
Apple MacBook Pro Retina - 15 Zoll (Anfang 2013)
Apple MacBook Pro Retina - 13 Zoll (Anfang 2013)
Apple MacBook Pro Retina - 13 Zoll (Ende 2012)
Apple MacBook Pro Retina - 15 Zoll (Mitte 2012)
Apple MacBook Pro - 15 Zoll (Mitte 2012)
Apple MacBook Pro - 13 Zoll (Mitte 2012)
Apple MacBook Pro - 17 Zoll (Ende 2011)
Apple MacBook Pro - 15 Zoll (Ende 2011)
Apple MacBook Pro - 13 Zoll (Ende 2011)
Apple MacBook Pro - 17 Zoll (Anfang 2011)
Apple MacBook Pro - 15 Zoll (Anfang 2011)
Apple MacBook Pro - 13 Zoll (Anfang 2011)
Apple MacBook Pro - 17 Zoll (Mitte 2010)
Apple MacBook Pro - 15 Zoll (Mitte 2010)
Apple MacBook Pro - 13 Zoll (Mitte 2010)
Apple MacBook Pro - 17 Zoll (Mitte 2009)
Apple MacBook Pro - 15 Zoll (Mitte 2009)
Apple MacBook Pro - 13 Zoll (Mitte 2009)
Apple MacBook Pro - 17 Zoll (Anfang 2009)
Apple MacBook Pro - 15 Zoll (Anfang 2009)
Apple MacBook Air - 13 Zoll (2017)
Apple MacBook Air - 13 Zoll (Anfang 2015)
Apple MacBook Air - 11 Zoll (Anfang 2015)
Apple MacBook Air - 13 Zoll (Anfang 2014)
Apple MacBook Air - 11 Zoll (Anfang 2014)
Apple MacBook Air - 13 Zoll (Mitte 2013)
Apple MacBook Air - 11 Zoll (Mitte 2013)
Apple MacBook Air - 13 Zoll (Mitte 2012)
Apple MacBook Air - 11 Zoll (Mitte 2012)
Apple MacBook Air - 13 Zoll (Mitte 2011)
Apple MacBook Air - 11 Zoll (Mitte 2011)
Apple MacBook Air - 13 Zoll (Ende 2010)
Apple MacBook Air - 11 Zoll (Ende 2010)
Apple MacBook Air - 13 Zoll (Mitte 2009)
Apple MacBook - 13 Zoll (Mitte 2010)
Apple MacBook - 13 Zoll (Ende 2009)
Apple MacBook (Aluminium) - 13 Zoll (Ende 2008)


Welches MacBook Modell habe ich?

Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook Modell Sie genau besitzen.

1. Wählen Sie „Über diesen Mac“ im Apple-Menü oben links auf dem Bildschirm. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer als Betriebssystem verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook Typ, gefolgt von der Bildschirmgröße und dem Modelljahr.

2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple Webseite eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen. Klicken Sie dort auf „Produkt suchen“, geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
