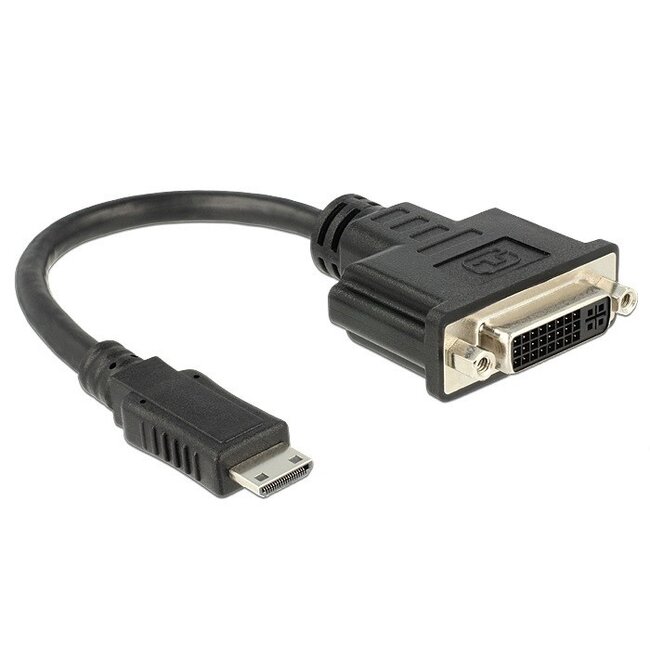

Mini HDMI auf DVI-I Dual Link Adapter / Schwarz

Verwenden Sie diesen Adapter, um ein (tragbares) Gerät mit Mini HDMI (Typ C) Ausgang mit einem DVI-Kabel von Ihrem Monitor, Fernseher oder Projektor zu verbinden. Der DVI-Anschluss ist DVI-I Dual Link (24+5-polig). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie daher ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5-polig

Diese Schnittstelle überträgt nur ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzulegen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5-polig (Single Link) / 24+5-polig (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1-polig (Single Link) / 24+1-polig (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgängen verfügen oft über einen digitalen DVI-D-Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D-Stecker passt in eine DVI-I-Buchse, während ein DVI-I-Stecker nicht in eine DVI-D-Buchse passt. Ein DVI-A-Stecker passt nur in eine DVI-I-Buchse und nicht in eine DVI-D-Buchse.

Technische Daten Mini HDMI auf DVI-I Dual Link Adapter

• Anschlüsse: Mini HDMI Typ C (männlich) - DVI-I Dual Link (weiblich)
• Signalrichtung: Mini HDMI > DVI
• DVI-I Dual Link 24+5-poliger Anschluss
• DVI weiblich: kompatibel mit DVI-I 24+5-polig, DVI-I 18+5-polig, DVI-D 24+1-polig und DVI-D 18+1-polig (DVI-A 12+5-polige Stecker passen, funktionieren jedoch nicht)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• Entspricht HDMI High Speed Spezifikation 1.3
• American Wire Gauge: 32 AWG
• Adern: nicht bekannt
• Abgeschirmter Adapter
• DVI-Anschluss mit Schraubverbindung
• Kabeldurchmesser: nicht bekannt
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
