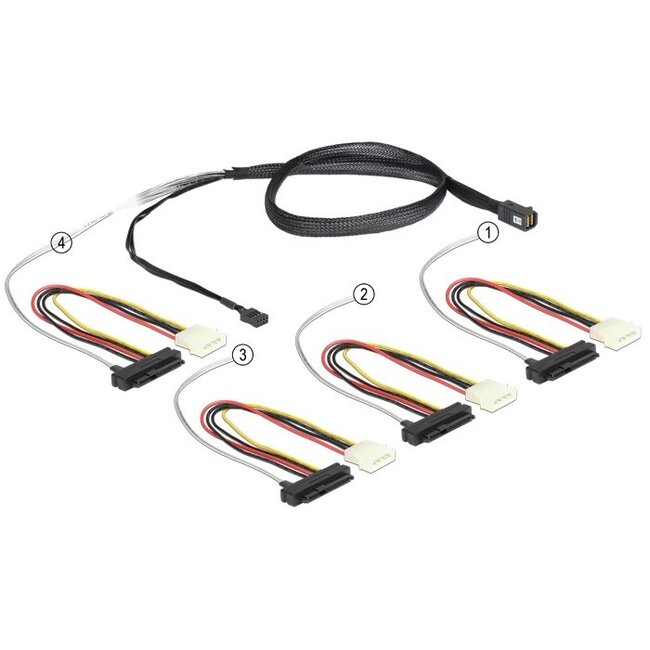

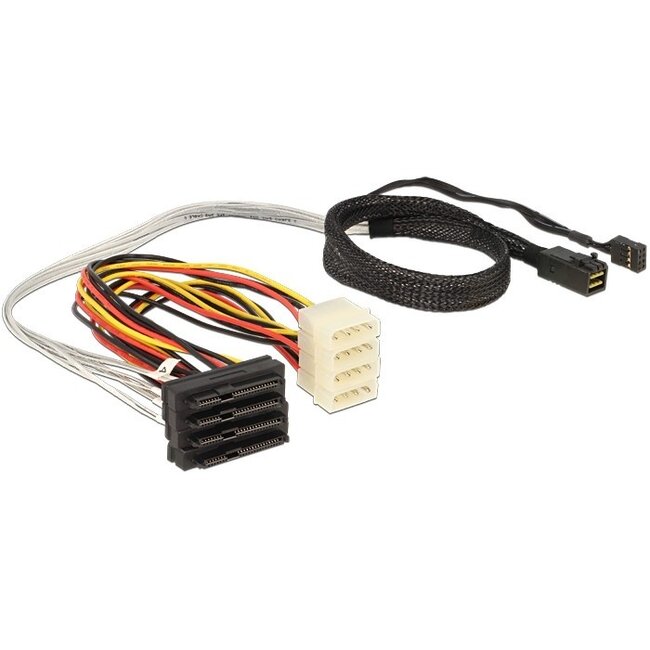

Mini-SAS HD SFF-8643 > 4x SAS SFF-8482 + 4x Molex mit Sideband

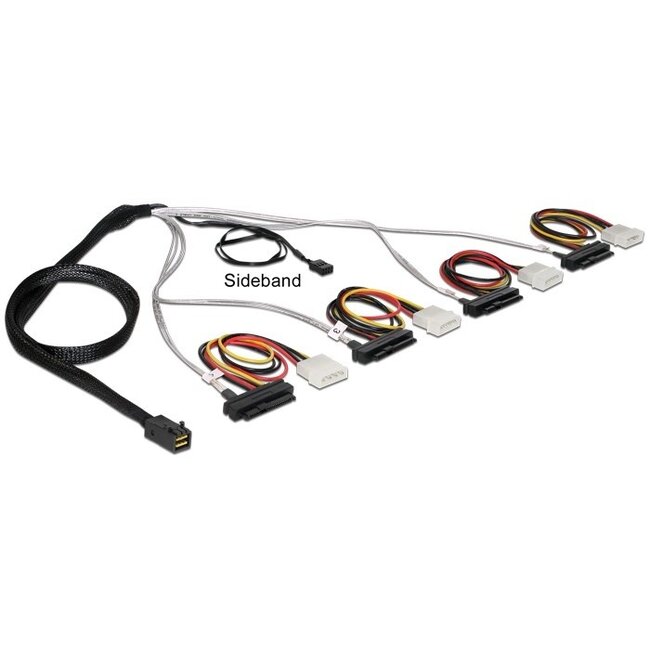

Mit diesem Kabel können Sie bis zu 4 SAS-Geräte mit 29-poligem SAS-Anschluss an einen Controller mit 36-poligem Mini-SAS HD SFF-8643 Anschluss anschließen. Über die Molex-Anschlüsse können die angeschlossenen Geräte mit Strom versorgt werden, und über die Sideband-Verbindung können sich der Host Bus Adapter (z.B. der SAS-Controller) und das Backplane gegenseitig überwachen.

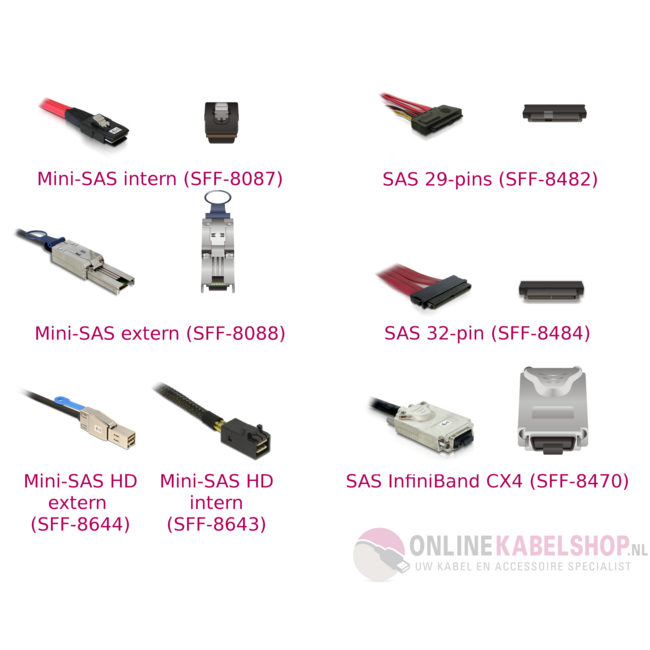

Mini-SAS HD 36-polig SFF-8643

Dieser interne Anschluss wurde entwickelt, um besonders kompakte Verbindungen mit hoher Bandbreite zu ermöglichen. An Geräten mit diesem Anschluss können bis zu 4 SATA- oder SAS-Geräte über ein Backplane oder ein Breakout-Kabel angeschlossen werden. Für den Anschluss von SATA-Geräten wird jedoch ein Breakout-Kabel vom 36-poligen Mini-SAS HD Anschluss zu 4 SATA-Steckern benötigt.

SAS 29-polig SFF-8482

Dieser interne Anschluss ist für die physische Kompatibilität mit SATA-Geräten ausgelegt. An Controllern oder Backplanes mit diesem Anschluss können sowohl SATA- als auch SAS-Geräte angeschlossen werden. SAS-Geräte mit diesem Anschluss können jedoch nicht ohne speziellen Adapter an SATA-Anschlüsse angeschlossen werden.

Technische Daten Mini-SAS HD SFF-8643 > 4x SAS SFF-8482 + 4x Molex mit Sideband

• Kabel für den internen Gebrauch
• Länge: 50 cm

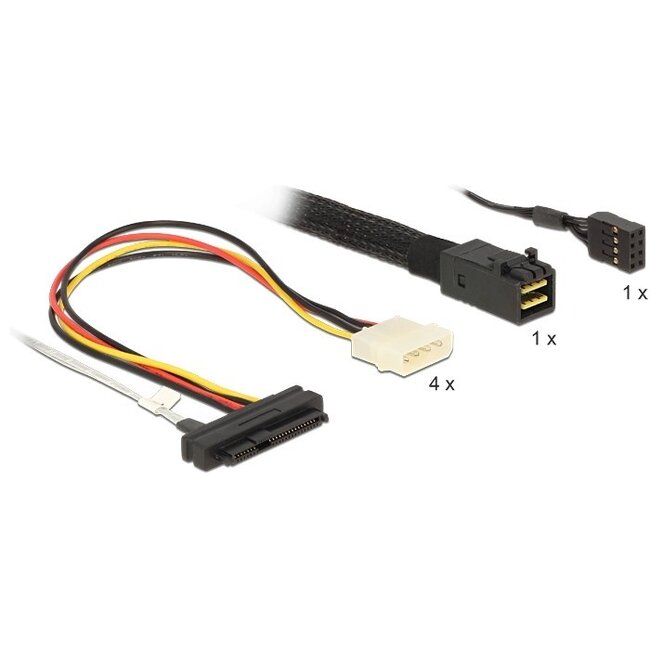

• Anschlüsse: Host: 1x 36-poliger Mini-SAS HD SFF-8643 Client: 4x 29-polige SAS SFF-8482, 4x Molex, 1x 8-polige Sideband
• Geflochtene Kabelummantelung
• Auch geeignet für Geräte mit 22-poligem SATA-Anschluss
