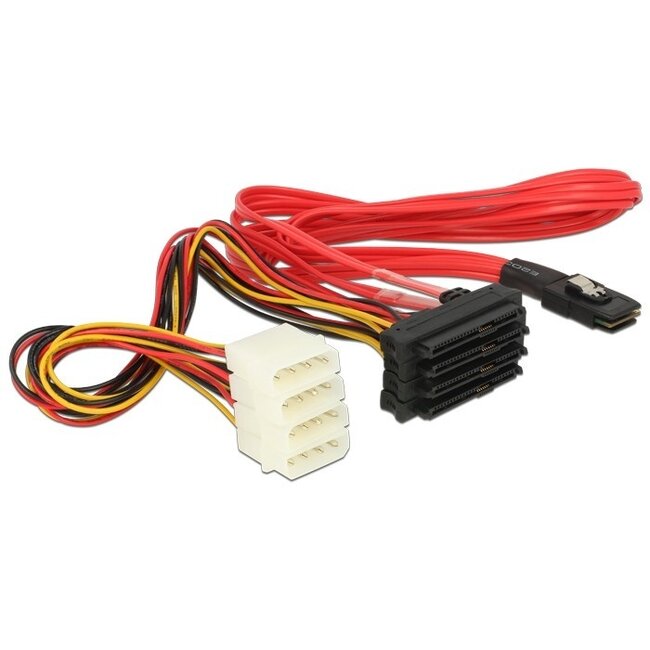

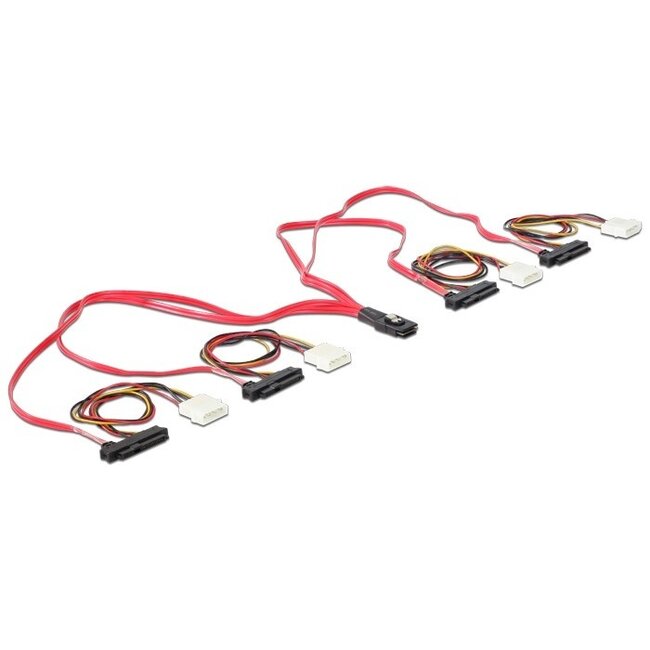

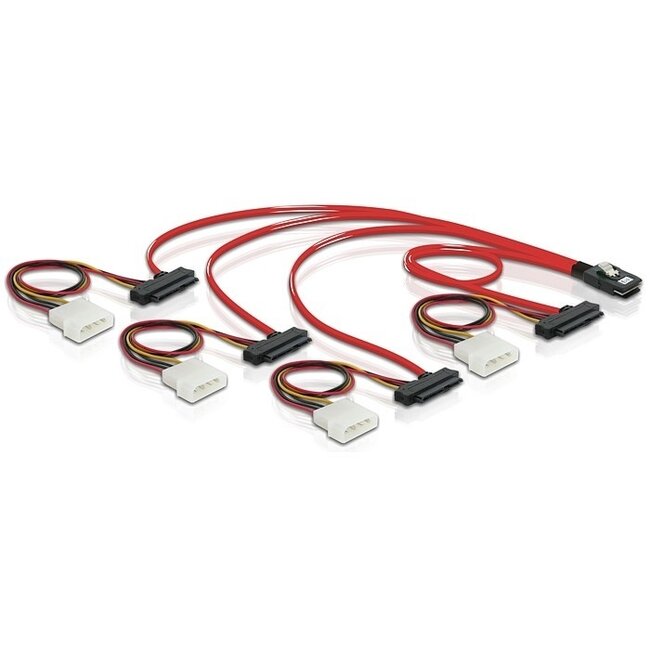

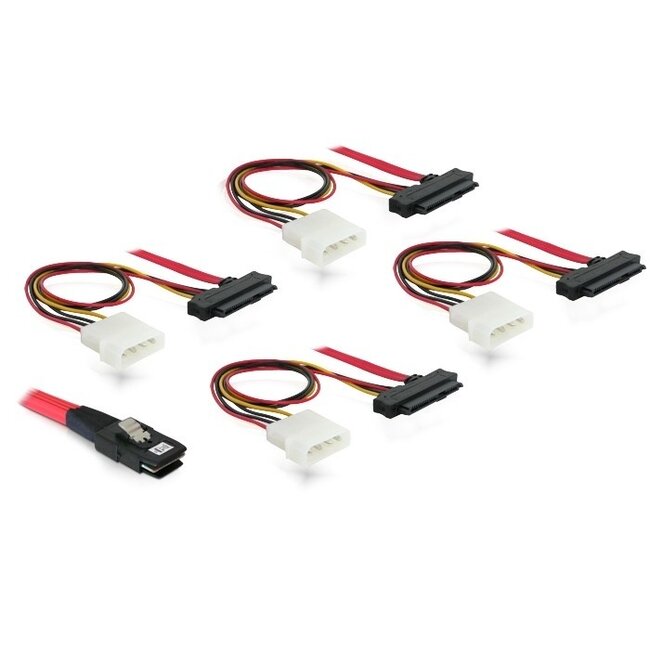

Mini-SAS SFF-8087 > 4x SAS SFF-8482 + 4x Molex
Mit diesem Kabel können Sie bis zu 4 SAS-Geräte mit 29-poligem SAS-Anschluss an einen Controller mit 32-poligem Mini-SAS SFF-8087 Anschluss anschließen. Über die Molex-Anschlüsse können die angeschlossenen Geräte mit Strom versorgt werden, und über das Sideband-Kabel können sich der Host Bus Adapter (z.B. der SAS-Controller) und das Backplane gegenseitig überwachen.

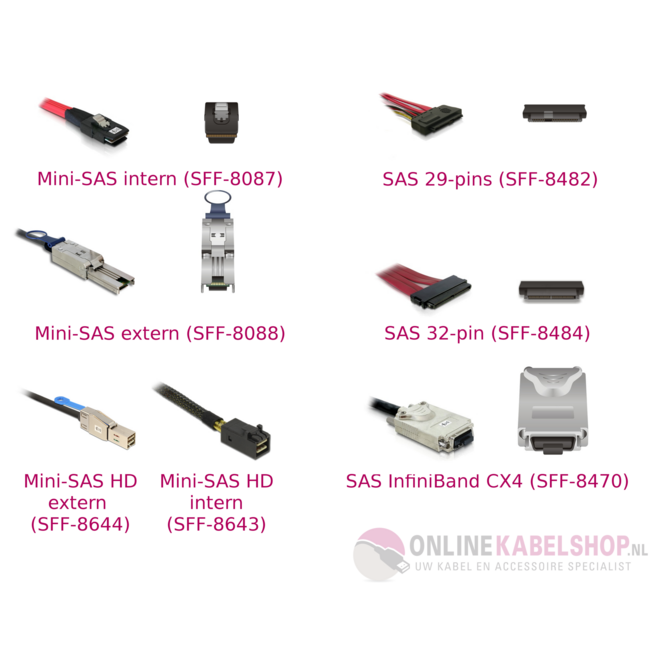

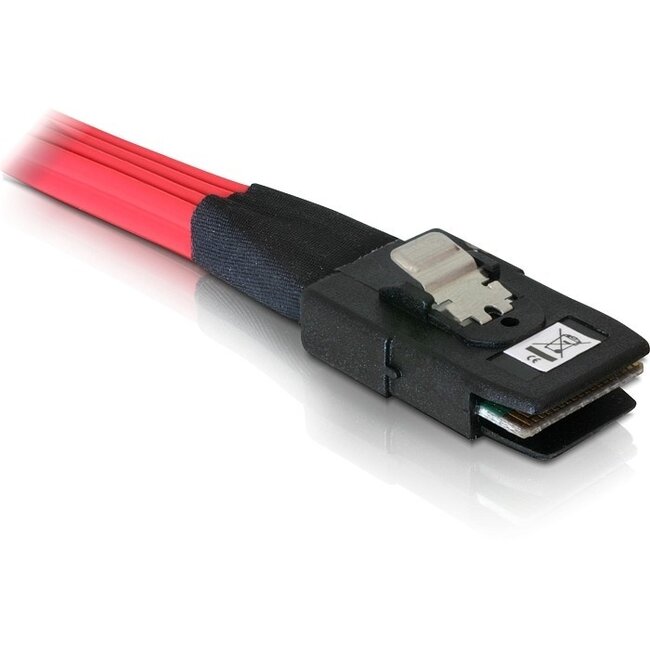

Mini-SAS 36-polig SFF-8087
Dieser interne Anschluss wurde entwickelt, um kompakte Verbindungen mit hoher Bandbreite herzustellen. An Geräten mit diesem Anschluss können bis zu 4 SATA- oder SAS-Geräte über ein Backplane oder ein Breakout-Kabel angeschlossen werden. Für den Anschluss von SATA-Geräten ist jedoch ein Breakout-Kabel vom 36-poligen Mini-SAS-Anschluss zu 4 SATA-Steckern erforderlich.
SAS 29-polig SFF-8482
Dieser interne Anschluss ist für die physische Kompatibilität mit SATA-Geräten ausgelegt. An Controllern oder Backplanes mit diesem Anschluss können sowohl SATA- als auch SAS-Geräte angeschlossen werden. SAS-Geräte mit diesem Anschluss können jedoch ohne speziellen Adapter nicht an SATA-Anschlüsse angeschlossen werden.
Technische Daten Mini-SAS SFF-8087 > 4x SAS SFF-8482 + 4x Molex
- Kabel für den internen Gebrauch
- Länge: 100 cm
- Anschlüsse:

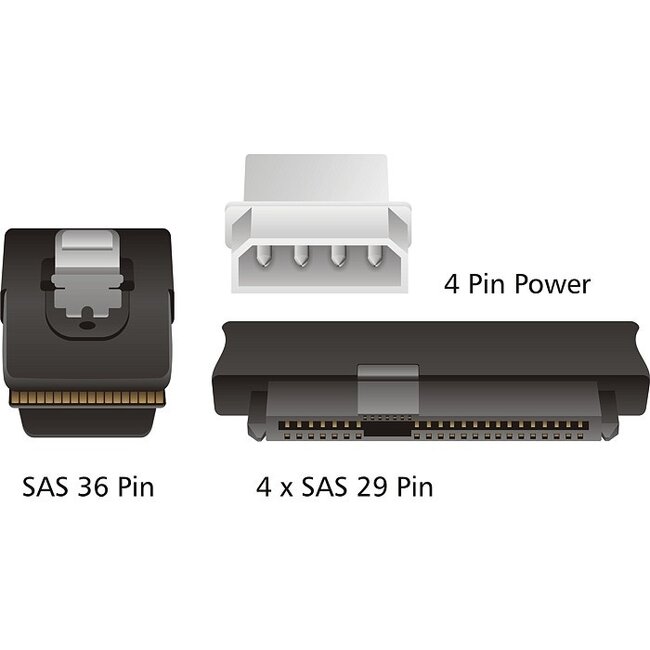

Host: 1x 36-poliger Mini-SAS SFF-8087
Client: 4x 29-polige SAS SFF-8482, 4x Molex
- SFF-8482 Anschluss auch geeignet für Geräte mit 22-poligem SATA-Anschluss
