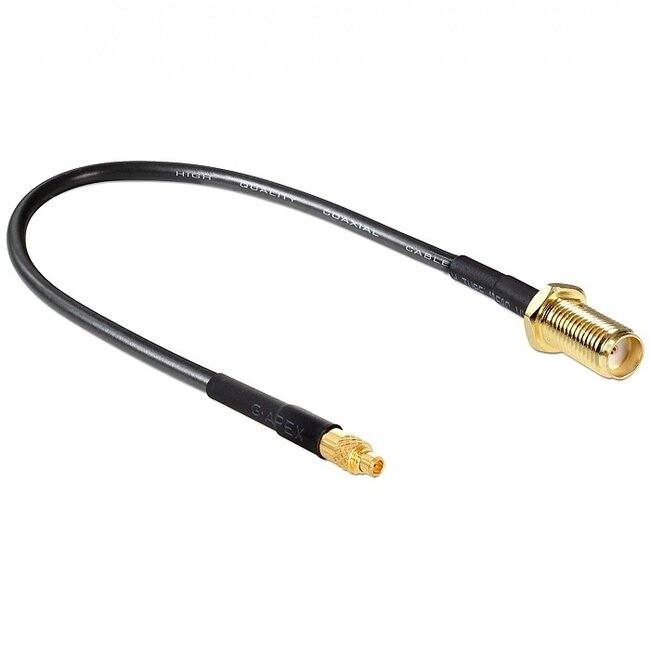

MMCX (m) - SMA (w) Kabel - RG174 - 50 Ohm

Antennenkabel, die Sie verwenden können, um eine Verbindung zwischen Empfängern oder Antennen mit MMCX- und SMA-Anschlüssen herzustellen. Dieses Kabel wird unter anderem verwendet, um eine externe Antenne mit einem GPS-Empfänger oder einem USB DVB-T Tuner für Computer und Notebooks zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• RG-174 Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

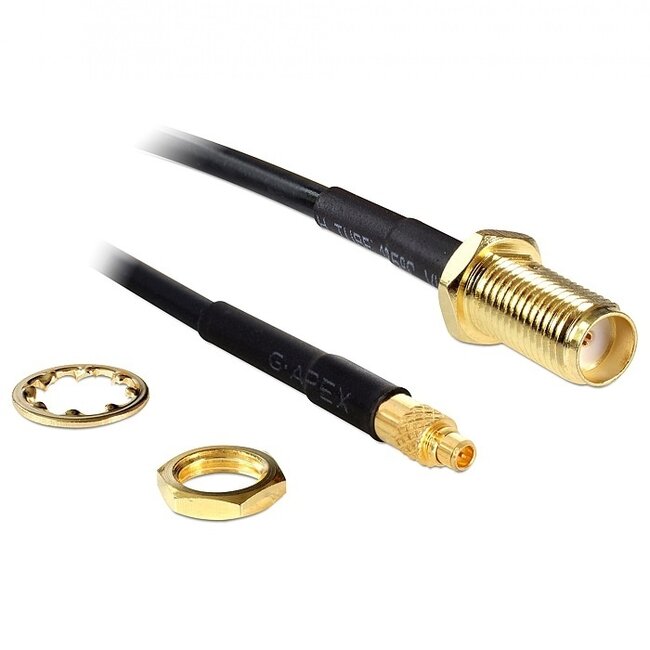

Geeignet für (Panel-)Einbau

Die weibliche SMA-Seite dieses Kabels kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie auch einen Anschluss eines Ihrer Geräte an den von Ihnen gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln.

RG Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene Arten von RG-Kabeln, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

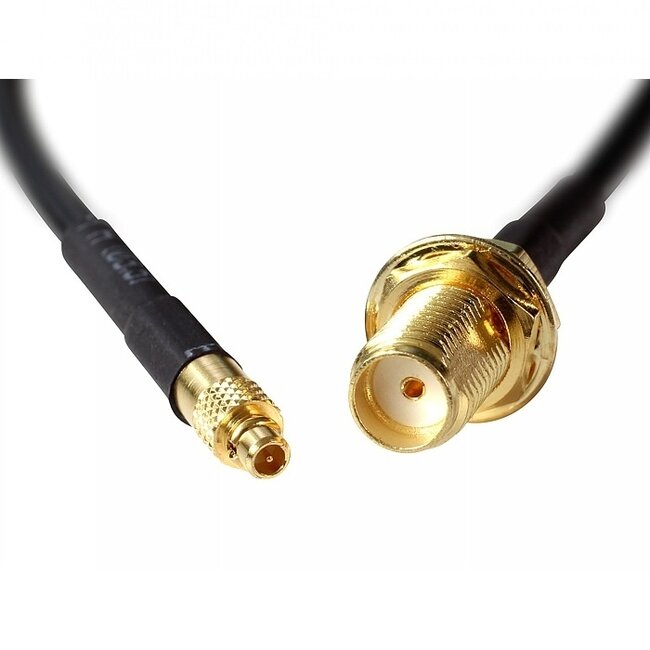

MCX/MMCX Stecker

Der MCX (Micro Coaxial) Stecker ist ein vergoldeter RF-Stecker, der dem SMB-Stecker ähnelt, jedoch 30 % schmaler ist (Durchmesser 3,6 mm). Meistens ist der MCX-Stecker 50 Ohm, selten auch in 75 Ohm erhältlich. Neben MCX gibt es auch den noch kleineren MMCX-Stecker. Beide werden hauptsächlich verwendet, um externe Antennen mit GPS-Empfängern zu verbinden. Außerdem sind MCX- und MMCX-Anschlüsse üblich bei USB DVB-T Tunern für Computer und Laptops, um externe Antennen anzuschließen. Auch der externe Antennenanschluss der Apple Airport Extreme Basisstation verwendet eine MCX-Verbindung.

SMA Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der die innere Stiftbelegung vertauscht ist. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig bei Wi-Fi (Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Spezifikationen MMCX (m) - SMA (w) Kabel - RG174 - 50 Ohm

• Stecker: MMCX (männlich) - SMA (weiblich)
• Kabeltyp: RG-174
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: nicht bekannt
• minimale Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
