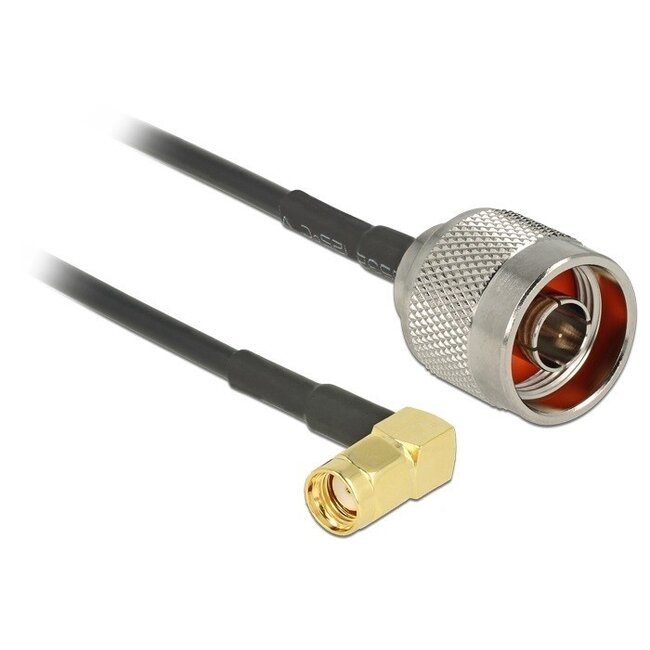

N (m) - RP-SMA (m) Winkelkabel - RG174 - 50 Ohm

Dieses Adapterkabel können Sie verwenden, um ein Kabel oder Gerät mit N-Anschluss mit einem Kabel oder Gerät mit RP-SMA-Anschluss zu verbinden. RP-SMA Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. Die N-Antennenanschlüsse kommen bei (professionellen) (Außen-)Antennen zum Einsatz.

Eigenschaften:

• 90° abgewinkelter RP-SMA Stecker
• 50 Ohm Impedanz
• RG-174 Kabel
• Kupferleiter

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene Arten von RG-Kabeln, die meist für militärische Zwecke entwickelt wurden. Nach "RG" folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

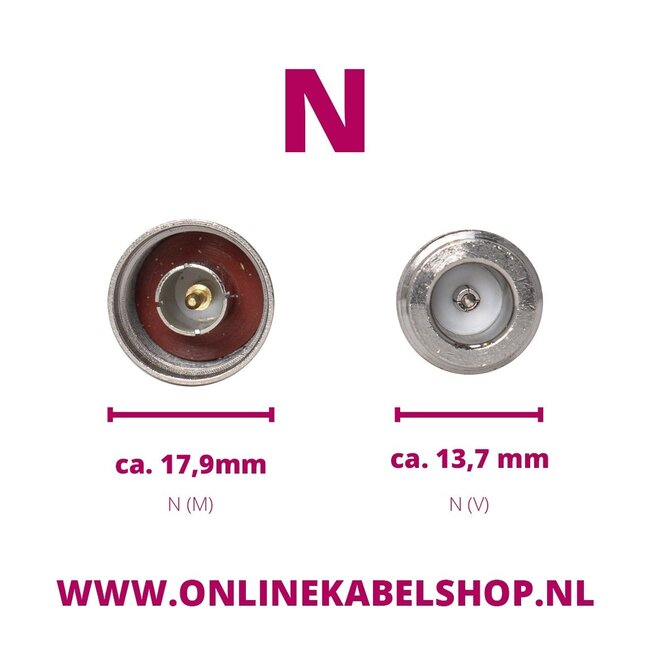

N-Stecker

Der N-Stecker ist ein für militärische Anwendungen entwickelter, verschraubbarer, wetterfester mittelgroßer HF-Stecker, der zum Anschluss von Koaxialkabeln verwendet wird. Der N-Stecker entspricht dem MIL-C-39012 Standard, der vom US-Militär festgelegt wurde. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heute die 50 Ohm Variante am häufigsten verwendet wird. Bei Hobbyanwendern wird die 50 Ohm Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunk-Systeme (UHF-Band) eingesetzt.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter Koaxial-HF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbaren Antennen zu finden.

Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Innenstift, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenstift, Gewinde außen)

Technische Daten N (m) - RP-SMA (m) Winkelkabel - RG174 - 50 Ohm

• Stecker: N (männlich) - RP-SMA (männlich)
• Steckerausführung: gerade (N) - 90° abgewinkelt (RP-SMA)
• Kabeltyp: RG-174
• Leitermaterial: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2,4 GHz / 3,3 dB @ 5,8 GHz
• minimale Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform zu RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
