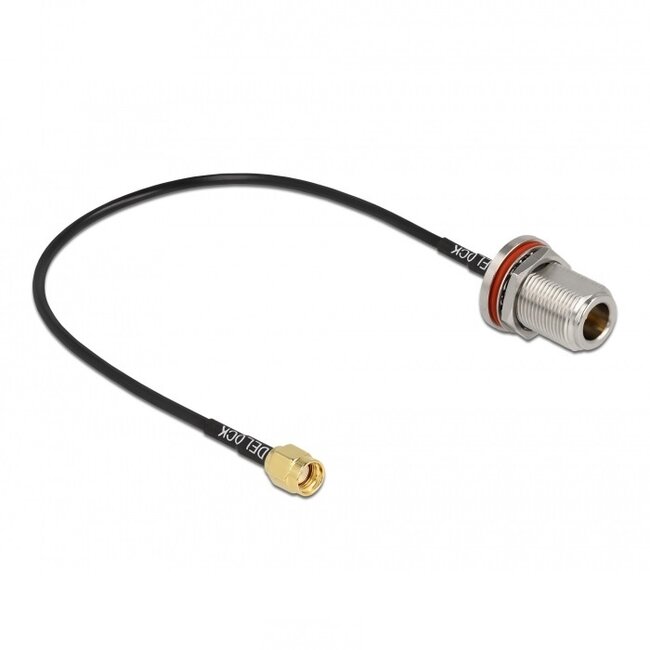

N (w) - RP-SMA (m) Einbaukabel - RG174 - 50 Ohm

Antennekabel, mit der Sie ein Gerät oder Kabel mit N-Stecker mit einem Gerät mit RP-SMA Anschluss verbinden können. RP-SMA Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. N-Antennenanschlüsse kommen bei (professionellen) (Außen-)Antennen zum Einsatz.

Eigenschaften:

• 50 Ohm Impedanz
• RG-174 Kabel
• geeignet für (Panel-)Einbau (inkl. Ring, Mutter und Dichtung)
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

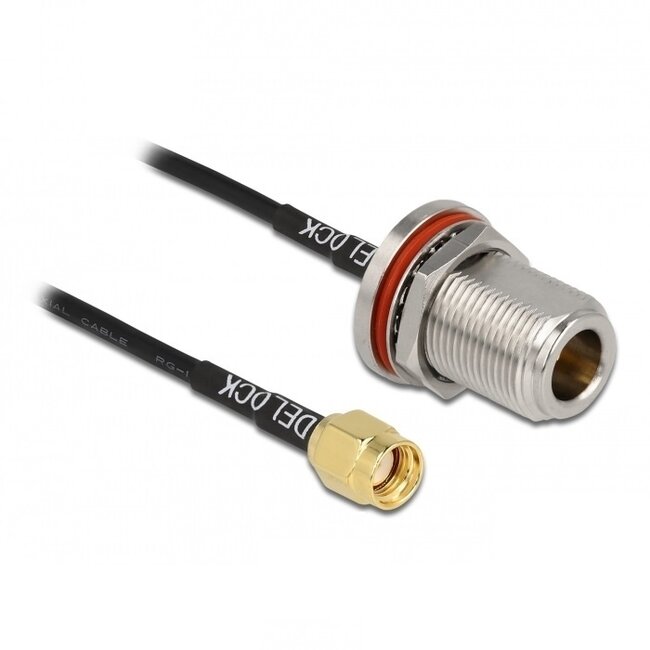

Geeignet für (Panel-)Einbau

Die N (weiblich) Seite dieses Kabels kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie einen Anschluss eines Ihrer Geräte an den von Ihnen gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln.

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene Arten von RG-Kabeln, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

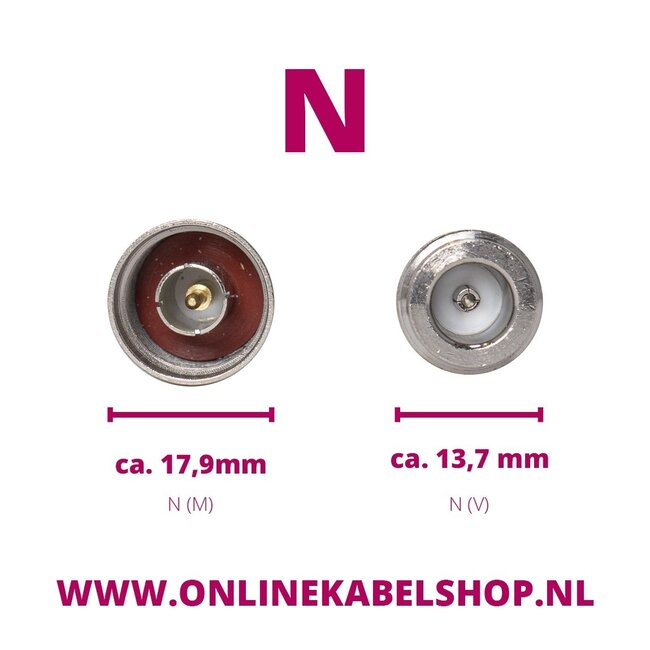

N-Stecker

Der N-Stecker ist ein für militärische Anwendungen entwickelter, verschraubbarer, wetterfester mittelgroßer HF-Stecker, der zum Anschluss von Koaxialkabeln verwendet wird. Der N-Stecker entspricht dem MIL-C-39012 Standard, der vom US-Militär festgelegt wurde. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heute die 50-Ohm-Version am häufigsten verwendet wird. Bei Hobbyisten wird diese 50-Ohm-Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunksysteme (UHF-Band) eingesetzt.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter Koaxial-HF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dies ist eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbarer Antenne zu finden.

Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Technische Daten N (w) - RP-SMA (m) Einbaukabel - RG174 - 50 Ohm

• Stecker: N (weiblich) - RP-SMA (männlich)
• N-Stecker geeignet für (Panel-)Einbau (inkl. Ring, Mutter und Dichtung)
• Kabeltyp: RG-174
• Leitermaterial: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2,4 GHz / 3,3 dB @ 5,8 GHz
• min. Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• geschirmtes Kabel
• vergoldeter Stift
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
