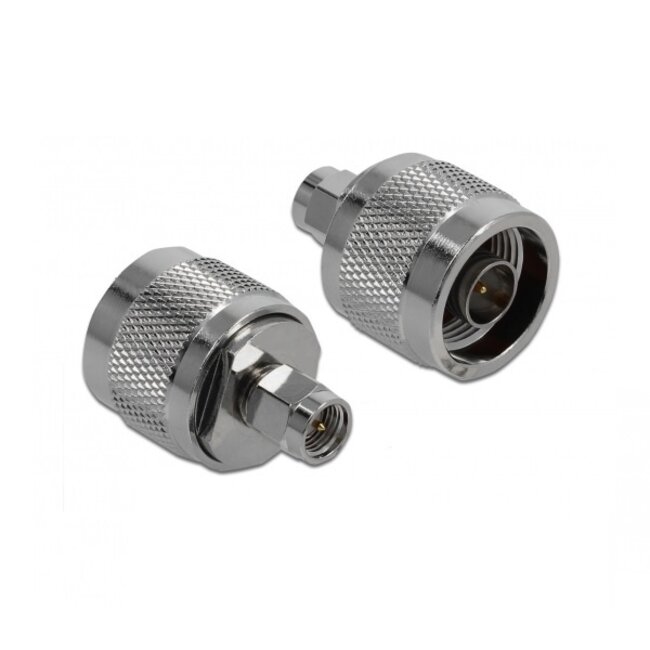

N (m) - SMA (m) Adapter - 50 Ohm / 10 GHz
Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit N-Anschluss mit einem Kabel oder Gerät mit SMA-Anschluss. SMA-Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. N-Antennenanschlüsse kommen bei (professionellen) (Außen-)Antennen zum Einsatz.
Eigenschaften:
- 50 Ohm Impedanz
- Frequenzbereich: 10 GHz
- Betriebstemperatur: -10°C bis +50°C
- Gewindetyp: 1/4'' - 36 UNS - 2B

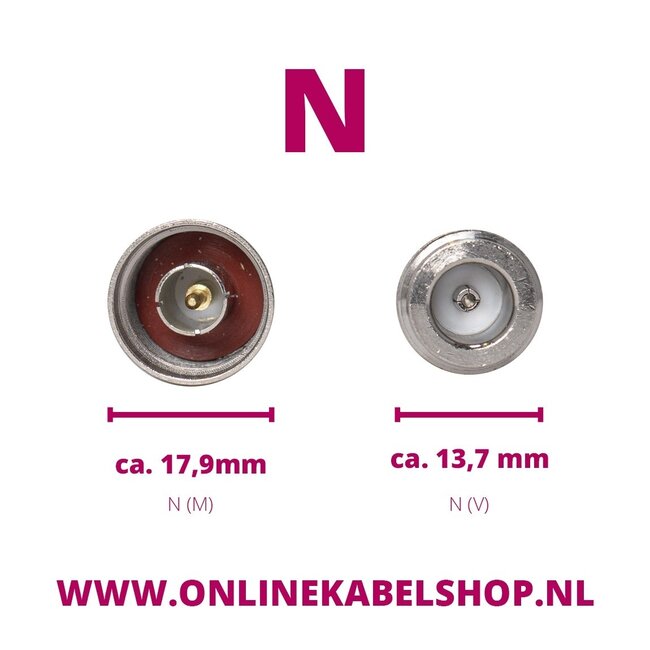

N-Stecker
Der N-Stecker ist ein für militärische Anwendungen entwickelter, verschraubbarer, wetterfester mittelgroßer HF-Steckverbinder, der zum Anschluss von Koaxialkabeln verwendet wird. Der N-Stecker entspricht dem MIL-C-39012 Standard, der vom US-Militär festgelegt wurde. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heutzutage die 50-Ohm-Version am häufigsten verwendet wird. Bei Hobbyanwendern wird diese 50-Ohm-Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunksysteme (UHF-Band) eingesetzt.
SMA-Stecker
Der SMA-Stecker ist ein verschraubbarer, kompakter Koaxial-HF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.
Reverse Polarity SMA-Stecker
Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechter tauscht. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.
Insgesamt gibt es 4 Arten von SMA-Steckern:
- SMA männlich (Innenstift, Gewinde innen)
- SMA weiblich (Innenbuchse, Gewinde außen)
- RP-SMA männlich (Innenbuchse, Gewinde innen)
- RP-SMA weiblich (Innenstift, Gewinde außen)
Technische Daten N (m) - SMA (m) Adapter - 50 Ohm / 10 GHz
- Steckverbinder: N (männlich) - SMA (männlich)
- Ausführung: gerader Adapter
- Impedanz: 50 Ohm
- Frequenzbereich: 10 GHz
- Betriebstemperatur: -10°C bis +50°C
- Gewindetyp: 1/4'' - 36 UNS - 2B
- Material: Messing (Kupfer-Zink-Legierung)
- Lieferumfang: 1x Adapter
- Länge: 28,6 mm
- Durchmesser: 21,0 mm
- Konformität: RoHS
- Farbe: Grau
- Garantie: 2 Jahre
