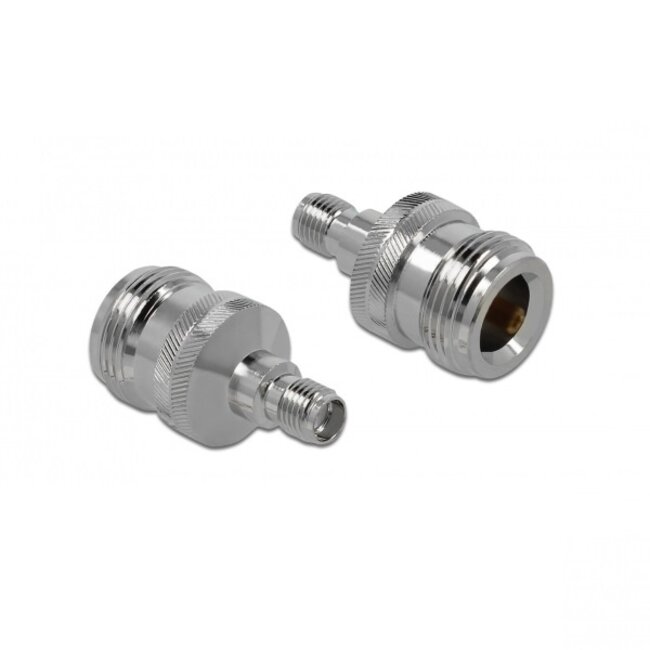

N (w) - SMA (w) Adapter - 50 Ohm / 10 GHz

Dieser 50-Ohm-Adapter ermöglicht die Verbindung eines Geräts oder Kabels mit N-Stecker mit einem Gerät oder Kabel mit SMA-Stecker. SMA-Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. N-Antennenanschlüsse kommen vor allem bei (professionellen) (Außen-)Antennen zum Einsatz.

Eigenschaften:

• 50 Ohm Impedanz
• Frequenzbereich: 10 GHz
• Betriebstemperatur: -10°C bis +50°C
• Gewindetyp: 1/4'' - 36 UNS - 2B

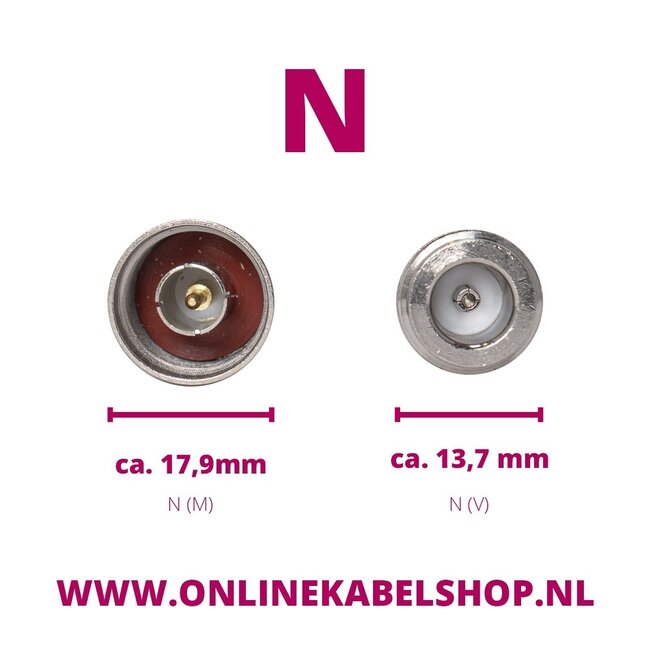

N-Stecker

Der N-Stecker ist ein für militärische Anwendungen entwickelter, verschraubbarer, wetterfester mittelgroßer HF-Stecker, der zum Anschluss von Koaxialkabeln verwendet wird. Der N-Stecker entspricht dem MIL-C-39012 Standard, der vom US-Militär festgelegt wurde. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heutzutage die 50-Ohm-Version am häufigsten verwendet wird. Bei Hobbyanwendern wird diese 50-Ohm-Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunksysteme (UHF-Band) eingesetzt.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter Koaxial-HF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift das Geschlecht wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Innenstift, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenstift, Gewinde außen)

Technische Daten N (w) - SMA (w) Adapter - 50 Ohm / 10 GHz

• Stecker: N (weiblich) - SMA (weiblich)
• Ausführung: gerader Adapter
• Impedanz: 50 Ohm
• Frequenzbereich: 10 GHz
• Betriebstemperatur: -10°C bis +50°C
• Gewindetyp: 1/4'' - 36 UNS - 2A
• Material: Messing (Kupfer-Zink-Legierung)
• Lieferumfang: 1x Adapter
• Länge: 29,0 mm
• Durchmesser: 16,0 mm
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
