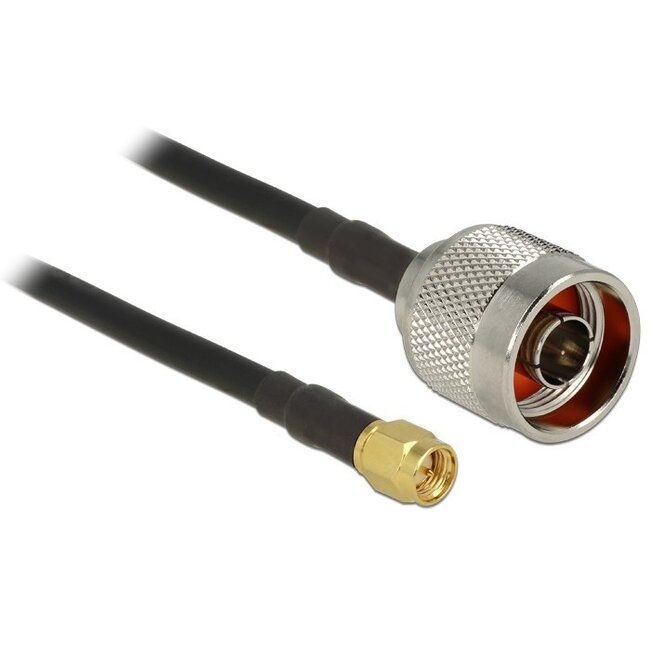

N (m) - SMA (m) Kabel - CFD200/RF200 - 50 Ohm

Antennenkabel zur Verbindung eines Geräts mit N-Anschluss mit einem Gerät mit SMA-Anschluss. SMA-Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. N-Antennenanschlüsse kommen vor allem bei (professionellen) (Außen-)Antennen zum Einsatz.

Eigenschaften:

• 50 Ohm Impedanz
• CFD200 / RF200 Low Loss Kabel
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

Hochwertiges CFD200 / RF200 Kabel

Das CFD200 / RF200 Koaxialkabel zeichnet sich durch sehr geringe Dämpfung aus, nur 0,55 dB pro Meter bei 2,4 GHz und 0,86 dB pro Meter bei 5,7 GHz.

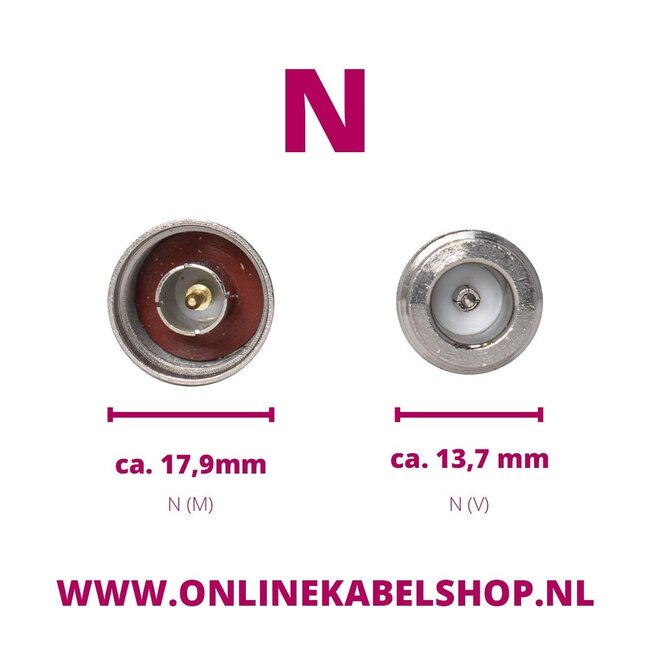

N-Stecker

Der N-Stecker ist ein für militärische Anwendungen entwickelter, wetterfester, mittelgroßer RF-Steckverbinder mit Schraubverschluss zur Verbindung von Koaxialkabeln. Der N-Stecker entspricht dem MIL-C-39012 Standard des US-Militärs. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heute überwiegend die 50-Ohm-Version verwendet wird. Hobbyanwender nutzen diese 50-Ohm-Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunkanlagen (UHF-Band).

SMA-Stecker

Der SMA-Stecker ist ein kompakter, schraubbarer Koaxial-RF-Steckverbinder mit 50 Ohm Impedanz, der in den 1960er Jahren entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Kontaktpol vertauscht ist. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbaren Antennen. Insgesamt gibt es 4 SMA-Steckertypen:

• SMA männlich (Innenkontakt Pin, Gewinde innen)
• SMA weiblich (Innenkontakt Buchse, Gewinde außen)
• RP-SMA männlich (Innenkontakt Buchse, Gewinde innen)
• RP-SMA weiblich (Innenkontakt Pin, Gewinde außen)

Technische Daten N (m) - SMA (m) Kabel - CFD200/RF200 - 50 Ohm

• Steckverbinder: N (männlich) - SMA (männlich)
• Kabeltyp: CFD200 / RF200 Low Loss
• Leiter: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 0,55 dB @ 2,4 GHz / 0,86 dB @ 5,7 GHz
• minimale Biegeradius: 12,7 mm
• Kabeldurchmesser: 4,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
