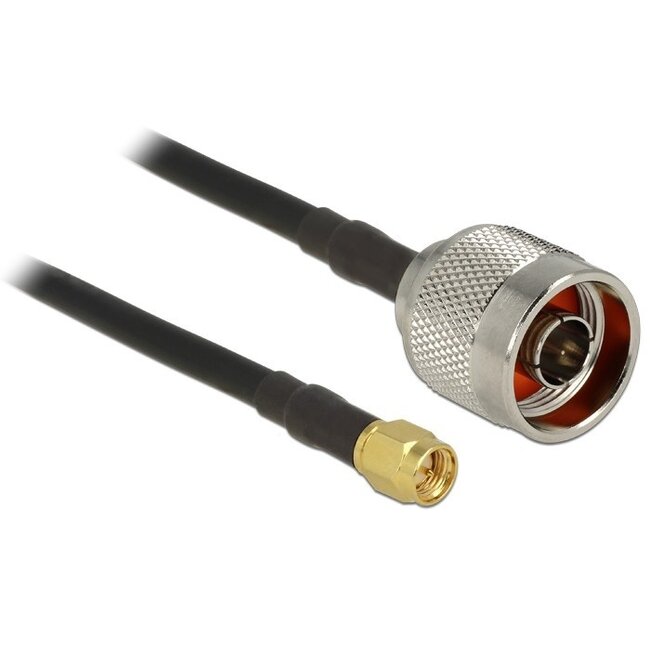

N (m) - SMA (m) Kabel - CFD200/RF200 - 50 Ohm

Antennenkabel, mit der Sie ein Gerät mit N-Anschluss mit einem Gerät mit SMA-Anschluss verbinden können. SMA-Antennenanschlüsse finden Sie an Antennen, Modems, Routern, (Satelliten-)Decodern und verschiedenen anderen Geräten mit Antennen. N-Antennenanschlüsse kommen bei (professionellen) (Außen-)Antennen zum Einsatz.

Eigenschaften:

• 50 Ohm Impedanz
• CFD200 / RF200 Low-Loss Kabel
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

Hochwertiges CFD200 / RF200 Kabel

Das CFD200 / RF200 Koaxialkabel weist eine sehr geringe Dämpfung auf, nur 0,55 dB pro Meter bei 2,4 GHz und 0,86 dB pro Meter bei 5,7 GHz.

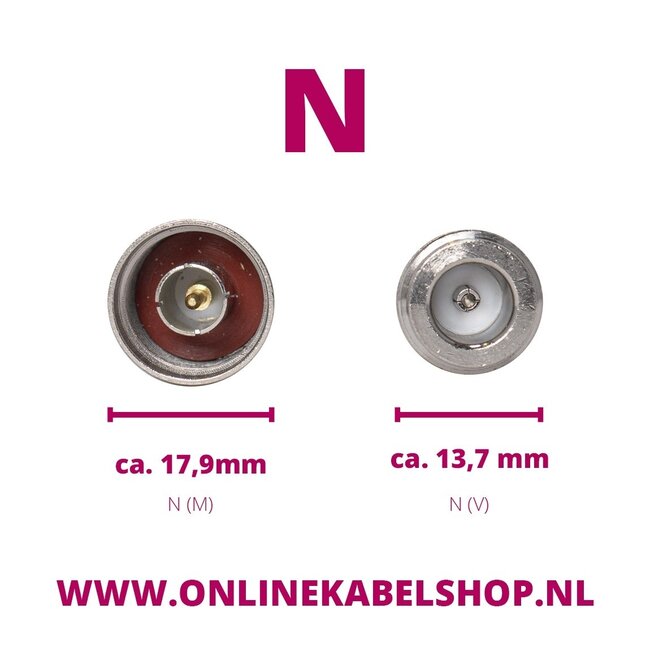

N-Stecker

Der N-Stecker ist ein für militärische Anwendungen entwickelter, verschraubbarer, wetterfester mittelgroßer RF-Stecker, der zum Anschluss von Koaxialkabeln verwendet wird. Der N-Stecker entspricht dem MIL-C-39012 Standard, der vom US-Militär festgelegt wurde. Es gibt N-Stecker in 50 Ohm und 75 Ohm, wobei heute die 50-Ohm-Version am häufigsten verwendet wird. Bei Hobbyanwendern wird diese 50-Ohm-Version für LAN-Antennensysteme (2,4 GHz oder 5 GHz) und Amateurfunksysteme (UHF-Band) eingesetzt.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Pin das Geschlecht wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Pin innen, Gewinde innen)
• SMA weiblich (Pin-Eingang innen, Gewinde außen)
• RP-SMA männlich (Pin-Eingang innen, Gewinde innen)
• RP-SMA weiblich (Pin innen, Gewinde außen)

Technische Daten N (m) - SMA (m) Kabel - CFD200/RF200 - 50 Ohm

• Stecker: N (männlich) - SMA (männlich)
• Kabeltyp: CFD200 / RF200 Low-Loss
• Leiter: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 0,55 dB @ 2,4 GHz / 0,86 dB @ 5,7 GHz
• minimale Biegeradius: 12,7 mm
• Kabeldurchmesser: 4,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
