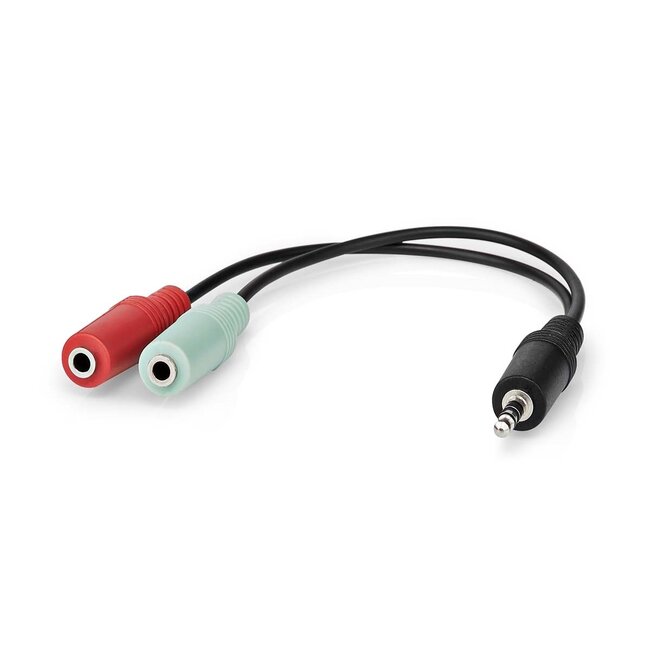

Verwenden Sie diesen Adapter, um ein Headset an ein Notebook, Telefon oder eine Spielkonsole mit 4-poligem 3,5-mm-Klinkenanschluss anzuschließen.

Eigenschaften

• Basisqualität-Kabel für analoge Audioverbindungen
• Geeignet zum Anschluss eines Headsets mit 2x 3,5-mm-Klinkensteckern an ein Notebook, Telefon oder eine Spielkonsole mit 1x 3,5-mm-Klinkenanschluss
• Kompatibel mit Geräten mit CTIA/AHJ-Pinbelegung
• CTIA/AHJ wird u.a. unterstützt von Apple, Android, Microsoft Surface, PS4 DualShock 4 und XBOX One Controllern sowie den meisten (neueren) Notebooks

Spezifikationen

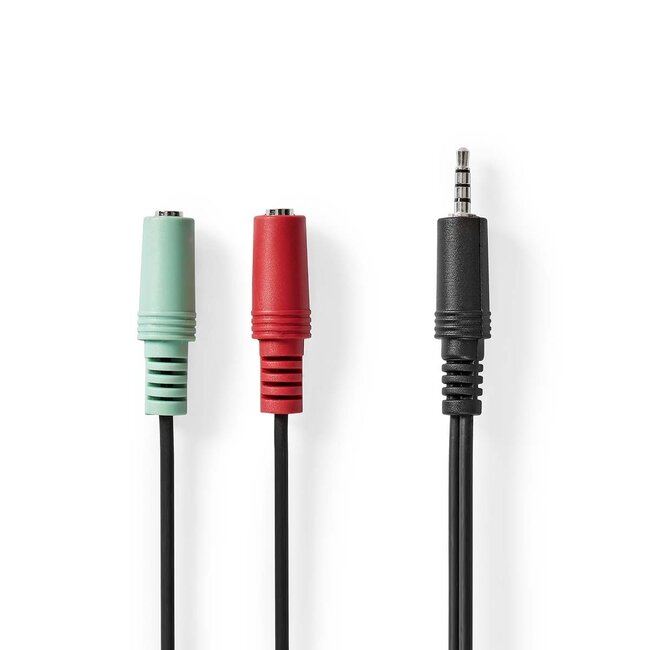

• Anschlüsse: 1x 3,5-mm-Klinke (männlich) - 2x 3,5-mm-Klinke (weiblich)
• Signaltyp: Stereo + Mikrofon (4-polig) > 1x Stereo + 1x Mikrofon
• Ausführung: Standardanschlüsse (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Abschirmung: ja
• Leiter: CCS (Copper Cladded Steel – Stahl mit Kupferbeschichtung)
• American Wire Gauge: 28 AWG
• Kabeldurchmesser: 2,8 mm

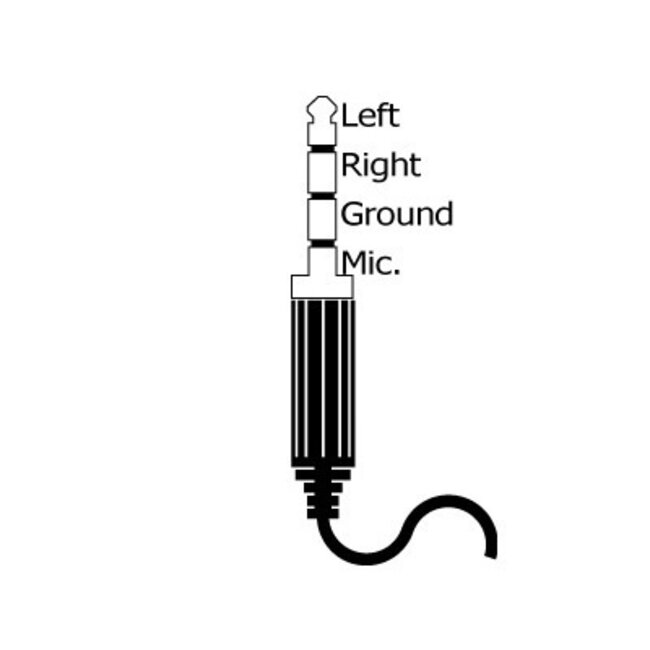

• TRRS-Pinbelegung: Spitze = links / Ring = rechts / Ring = Masse / Ring = Mikrofon
• Kompatibel mit CTIA/AHJ
• Farbkennzeichnung: grün = Audio / rosa = Mikrofon
• Konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

OMTP und CTIA

Bei Telefonen und Headsets sind zwei Pinbelegungen gebräuchlich: OMTP und CTIA/AHJ. OMTP gibt es schon länger und war ursprünglich als Standard für alle mobilen Geräte gedacht. Mit dem Erscheinen des iPhones änderte Apple jedoch die Belegung von Masse und Mikrofonsignal, was zur CTIA/AHJ-Norm führte. Das hatte zur Folge, dass Apple-Kunden im Grunde nur noch Original-Headsets verwenden konnten und Headsets anderer Hersteller plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, angeführt von Samsung, folgten daraufhin ebenfalls dem CTIA/AHJ-Standard.

Welche Geräte unterstützen die CTIA/AHJ-Pinbelegung?

• Fast alle Apple-Geräte mit 3,5-mm-Klinkenanschluss
• Fast alle Android-Smartphones mit 3,5-mm-Klinkenanschluss (z.B. Samsung, HTC, Huawei, LG etc.)
• BlackBerry
• Microsoft Surface
• 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
• Sony PlayStation 4 DualShock 4 (DS4) Controller
• XBOX One Controller
• Die meisten aktuellen Notebooks (z.B. Dell Latitude, Lenovo Thinkpad und HP)

Ist dieser Adapter für mein Gerät geeignet?

Es ist schwierig, genau anzugeben, welche Geräte welche Pinbelegung verwenden. Falls nach dem Lesen der obigen Informationen noch Unklarheiten bestehen, empfehlen wir, die Modellnummer Ihres Geräts zusammen mit „Pinbelegung“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
