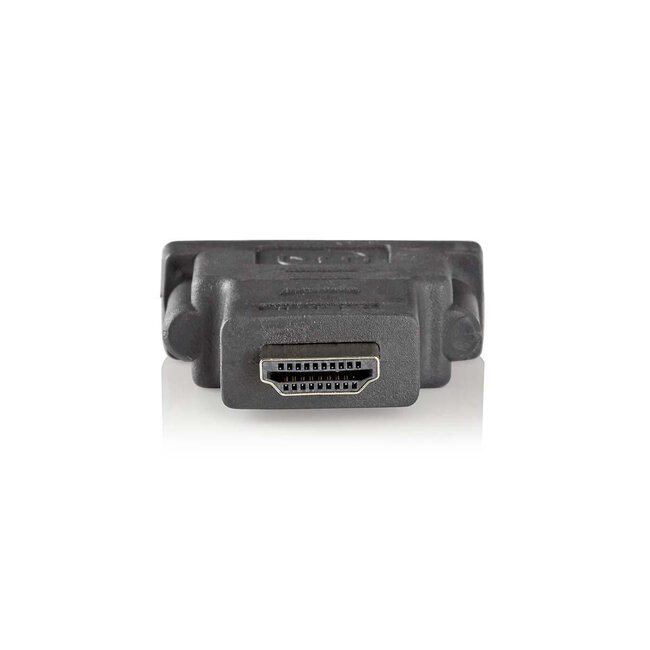

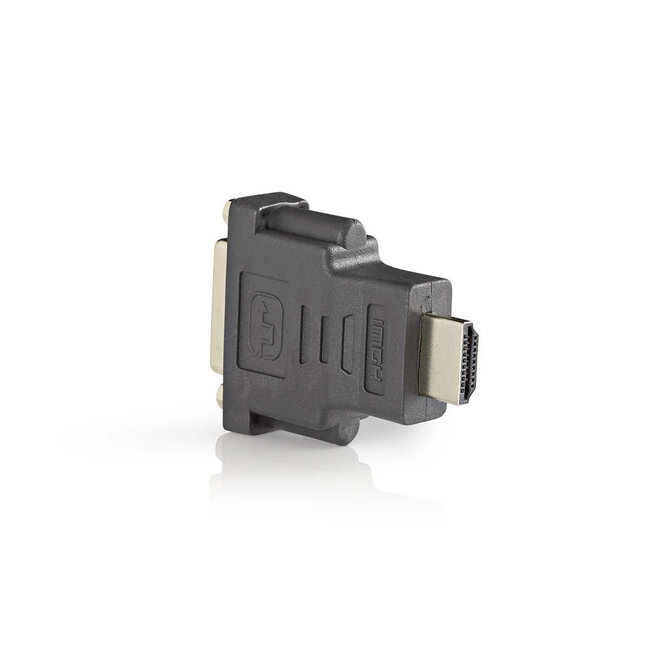

Nedis HDMI (m) - DVI-I Dual Link (w) Adapter

Verwenden Sie diesen Adapter, um einen HDMI-Anschluss für ein DVI-Kabel zugänglich zu machen. Der DVI-Anschluss ist als DVI-I Dual Link (24+5-polig) ausgeführt, jedoch mit DVI-D Dual Link 24+1-polig verbunden. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlust
• Abschirmung zum Schutz vor Datenverlust und Störungen

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Video-Geräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder ein entsprechendes Kabel. Beachten Sie, dass Ihr System über einen DVI-I 24+5-poligen Ausgang verfügen muss.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust und gilt daher als Ersatz für das analoge VGA.

3 verschiedene DVI-Anschlusstypen

DVI-A - 12+5-polig

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5-polig (Single Link) / 24+5-polig (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1-polig (Single Link) / 24+1-polig (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Monitorausgang verfügen oft über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten Nedis HDMI (m) - DVI-I Dual Link (w) Adapter

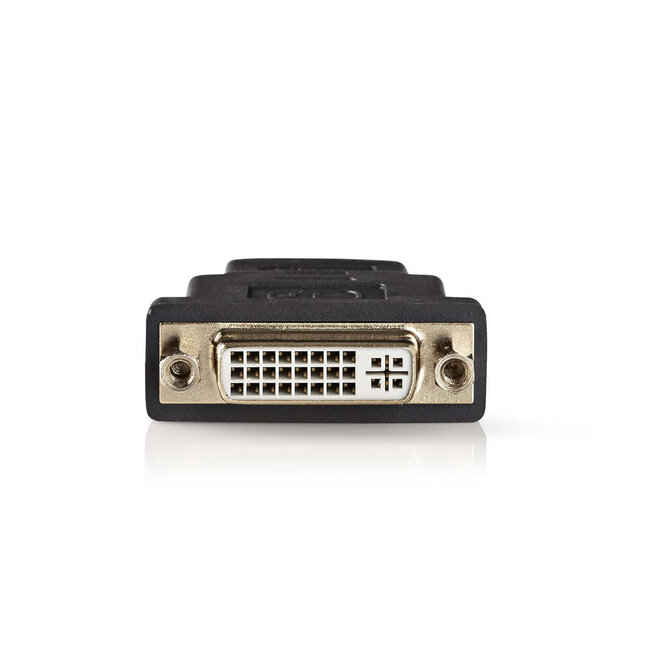

• Anschlüsse: HDMI (männlich) - DVI-I Dual Link (weiblich)
• DVI-I Dual Link 24+5-poliger Anschluss (DVI-D 24+1-polig angeschlossen)
• DVI weiblich: kompatibel mit DVI-I 24+5-polig, DVI-I 18+5-polig, DVI-D 24+1-polig und DVI-D 18+1-polig (DVI-A 12+5-polige Stecker passen, funktionieren jedoch nicht)
• Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht Spezifikation 1.3 (HDMI High Speed)
• geschirmter Adapter
• vergoldete Kontakte
• DVI-Anschluss mit Schraubverbindung
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Bildübertragung. Für Ton ist ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
