4x HDMI-A - 2x HDMI-A + 2x Toslink + 2x 3,5mm + DC
Richtung: 4 Geräte > 2 Bildschirme + Audio
HDMI 2.0 / HDR / HDCP2.2 / max. 4K@60Hz / EDID
HDMI Audio Extractor und ARC D/A Wandler
Umschaltung über Tasten oder Fernbedienung
Stromversorgung über
Lesen Sie mehr.

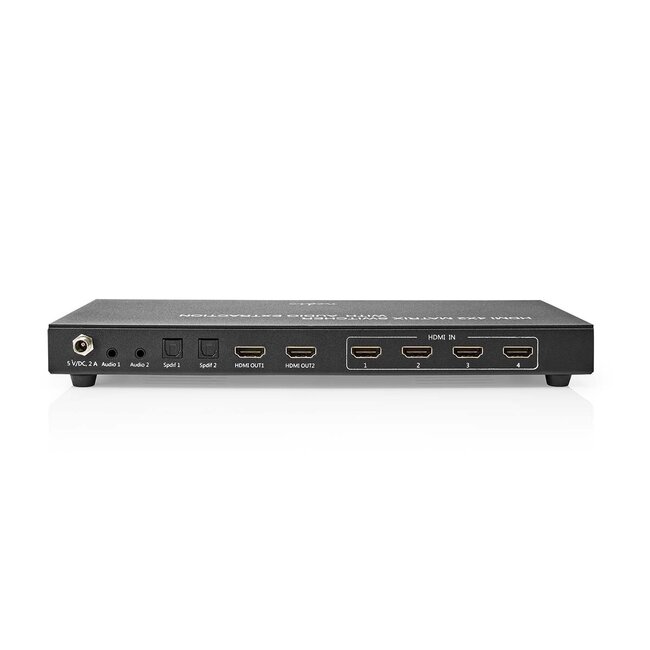

Verwenden Sie diesen HDMI Matrix-Umschalter der Version 2.0, um bis zu 4 HDMI-Ausgabegeräte mit 2 Fernsehern, Monitoren oder Beamern zu verbinden. Über die Tasten an der Vorderseite oder die Infrarot-Fernbedienung können Sie manuell auswählen, welches Gerät auf welchem Bildschirm angezeigt werden soll.

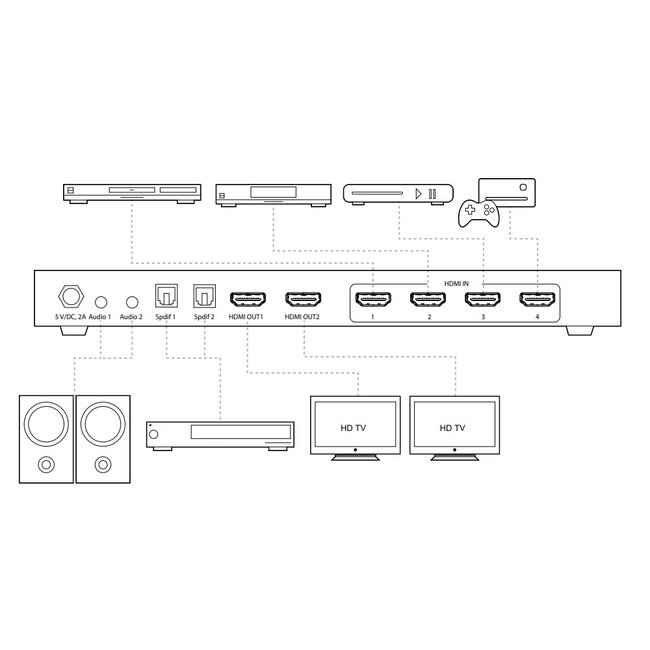

Mit diesem Matrix-Umschalter können Sie 4 Geräte mit 2 Bildschirmen verbinden. Die Matrix-Schaltung ermöglicht es, auf mehreren Bildschirmen gleichzeitig unterschiedliche Eingangssignale anzuzeigen. So können Sie beispielsweise Eingang 1 auf Ausgang 1 anzeigen, während Eingang 2, 3 und 4 auf Ausgang 2 wiedergegeben werden. In der Praxis bedeutet das, dass der Vater im Wohnzimmerfernseher (z.B. Ausgang 1) ein Fußballspiel über die Set-Top-Box (z.B. Eingang 1) sieht, während die Kinder im Nebenraum auf dem Monitor (z.B. Ausgang 2) einen Film über den Blu-Ray-Player (z.B. Eingang 3) schauen.
Dieser HDMI-Matrix-Umschalter verfügt über einen integrierten HDMI-Audio-Extractor. Dieser filtert die Audiospur aus dem HDMI-Kabel heraus. Über die HDMI-Ausgänge werden Audio und Video an Ihre Bildschirme weitergeleitet, gleichzeitig können Sie das Audiosignal separat digital und analog an Kopfhörer, Verstärker, Receiver, aktive Lautsprechersets und/oder Soundbars ausgeben. Ein integrierter Digital-zu-Analog-Wandler (D/A-Wandler) sorgt dafür, dass das digitale Audiosignal in ein analoges Signal umgewandelt wird.
Sie können diesen HDMI-Matrix-Umschalter auch verwenden, um das Audiosignal vom HDMI ARC-Port an eine Soundbar, einen Receiver oder Verstärker weiterzuleiten. Verbinden Sie den Ausgang dieses Umschalters mit dem HDMI ARC-Port Ihres Fernsehers. ARC aktivieren Sie über die ARC-Tasten, danach wird das Audiosignal vom Fernseher empfangen. Achtung! Bei Aktivierung dieser Funktion wird nur der Ton vom Fernseher empfangen. Audio wird in diesem Modus nur über die Toslink- und 3,5-mm-Klinkenausgänge ausgegeben (Audio wird nicht an den Fernseher weitergeleitet).

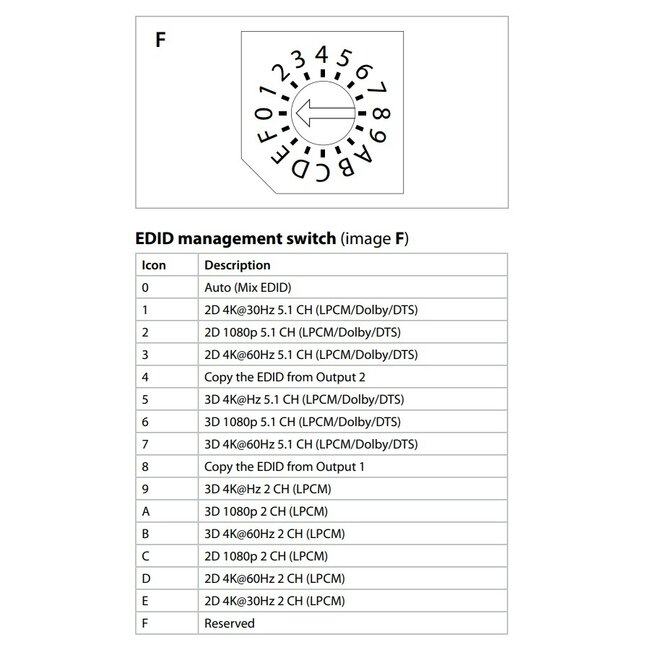

Dieser HDMI-Matrix-Umschalter verfügt über EDID-Management mit Lernfunktion. Das bedeutet, dass die EDID-Spezifikationen aller Geräte gespeichert werden. Die Geräte werden dann gezwungen, über ein Signal zu kommunizieren, das von allen angeschlossenen Geräten unterstützt wird.
Das HDMI-Signal wird verstärkt ausgegeben, sodass größere Entfernungen mit diesem HDMI-Matrix-Umschalter problemlos überbrückt werden können. Es wird jedoch empfohlen, bei längeren Kabeln hochwertige Kabel zu verwenden.
Dieser HDMI-Matrix-Umschalter schaltet elektronisch. Das bedeutet, dass intern eine elektronische Schaltung aktiviert wird, wenn Sie die 'Source Selection'-Tasten drücken oder über die Fernbedienung umschalten.

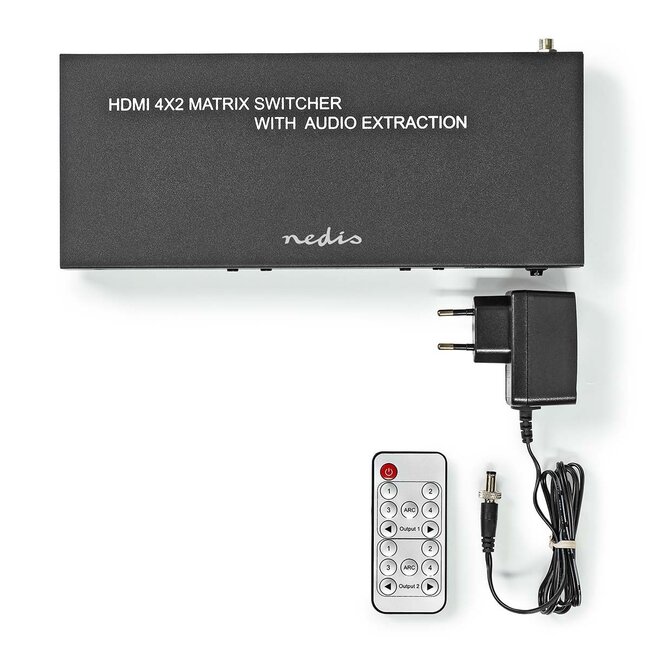

Dieser HDMI-Umschalter wird mit einem externen Netzteil geliefert. So sind Sie nicht auf die Stromversorgung der HDMI-Geräte angewiesen.
EDID kann am besten als ein Übereinstimmungsprotokoll (Handshake) beschrieben werden. Es ist die Kommunikation zwischen 2 HDMI-Geräten mit dem Ergebnis der besten Auflösung und besten Audioeinstellungen, die beide unterstützen. Wenn geschaltet oder gesplittet wird und somit mehr als 2 Geräte angeschlossen sind, kann es schwierig werden, besonders wenn ein oder mehrere Geräte nicht exakt dieselben Spezifikationen haben. Denken Sie an mehrere Bildschirme mit unterschiedlichen Spezifikationen, wie z.B. ein HD Ready TV (720p), Full HD TV (1080p) und 4K TV (2160p). Aber auch mehrere Abspielgeräte wie ein HDTV-Decoder (1080i), ein Blu-Ray-Player (4K) und ein Full HD Mediaplayer (1080p). In manchen Fällen wird die niedrigste Videoauflösung gewählt, oder es kommt gar kein Bild oder Ton.
HDMI 2.0 bietet folgende Verbesserungen gegenüber HDMI 1.4:
Während HDMI 1.4 maximal eine Auflösung von 3840 x 2160 (2160p) bei 30 Bildern pro Sekunde unterstützt, kann HDMI 2.0 die Ultra HD 4K-Auflösung 3840 x 2160 (2160p) bei 60 Bildern pro Sekunde darstellen. Dadurch werden bewegte Bilder in höchster Auflösung noch flüssiger wiedergegeben.
HDMI 2.0 unterstützt einen größeren Farbraum, nämlich 12-Bit-Farbe. Dadurch wirken Bilder bei Ultra HD noch realistischer.
Die HDR-Funktion verbessert die Darstellung von dunklen und hellen Bildern (Kontrastverbesserung). Wenn beide Geräte dies unterstützen, können Sie die Funktion bei Bedarf an einem oder beiden Geräten aktivieren.
Der Fernseher kann, sofern er ARC unterstützt, Audiosignale zurück an einen Receiver senden, um den Ton dort abzuspielen. Dies ist besonders praktisch beim analogen oder digitalen Fernsehen über ein TV-Modul. Ein HDMI-Kabel reicht dann aus, um das Videosignal zum Fernseher zu übertragen und das Audiosignal vom Fernseher zum Receiver zurückzuleiten. Dieser Matrix-Umschalter verfügt über ARC-Tasten sowohl an der Vorderseite als auch auf der mitgelieferten Fernbedienung. Über diese Tasten können Sie ARC pro HDMI-Ausgang ein- und ausschalten. Aktivieren Sie ARC für den HDMI-Ausgang, an dem Sie Ihren Receiver oder Ihre Soundbar mit ARC-Unterstützung angeschlossen haben.
HDCP steht für High-bandwidth Digital Content Protection und ist eine von Intel entwickelte Spezifikation zum Schutz digitaler Audio- und Videoinhalte, die über digitale Videoverbindungen übertragen werden. Es handelt sich um ein digitales Rechtemanagement (DRM). Das Signal wird vom HDCP-fähigen Gerät verschlüsselt und vom empfangenden Gerät mit HDCP entschlüsselt. Jedes HDCP-Gerät besitzt einen Chip mit einer eindeutigen Identifikationsnummer (ID). HDCP verwendet eine Blacklist, auf der Chips mit IDs vermerkt sind, die für illegale Wiedergabe verwendet wurden. Diese Blacklist wird aktuell gehalten und über Filme oder Geräte-Updates verteilt. Geräte mit HDCP-Chips auf der Blacklist können somit unbrauchbar gemacht werden. Unterstützt ein Umschalter oder Konverter HDCP, bedeutet dies, dass die ID-Nummern überprüft und der Verschlüsselungs- und Entschlüsselungsprozess über diesen Umschalter oder Konverter erfolgen kann. Bei Kabeln oder Adaptern wird das Signal 1:1 weitergeleitet; die HDCP-Unterstützung ist besonders wichtig bei Konvertern, Umschaltern, Splittern und anderen Anwendungen mit internen Schaltungen oder Konvertierungen, meist mit Netzteil.
