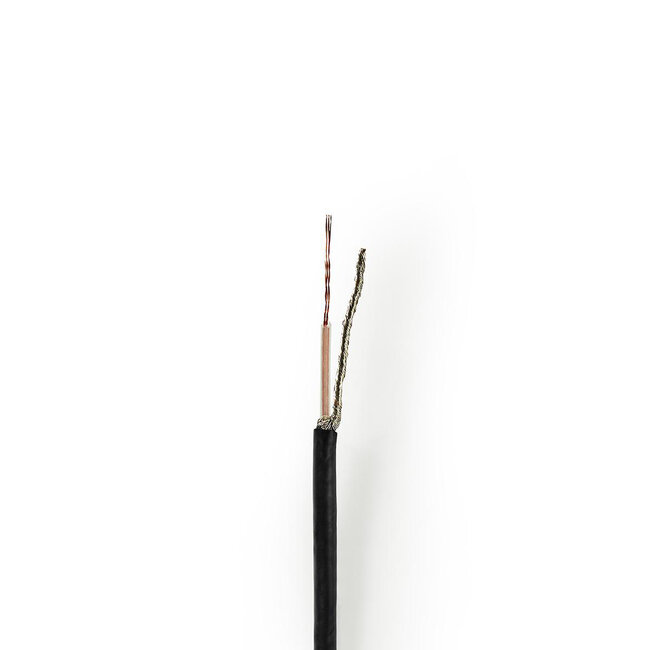

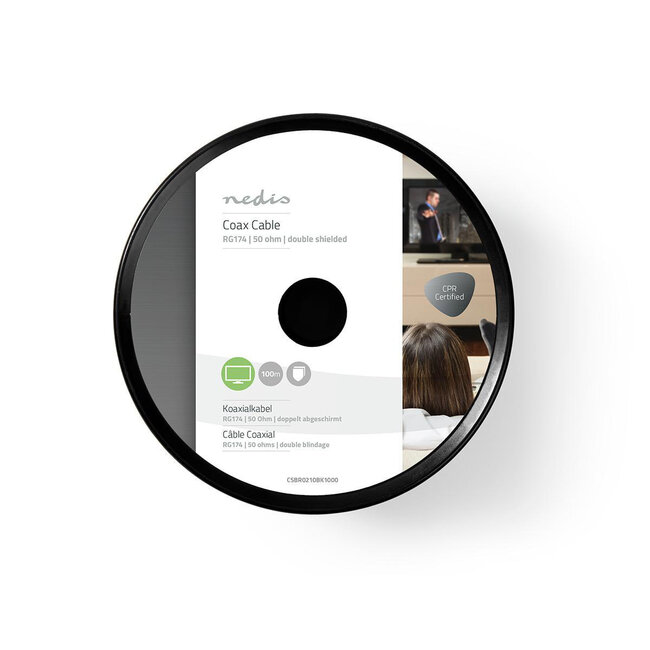

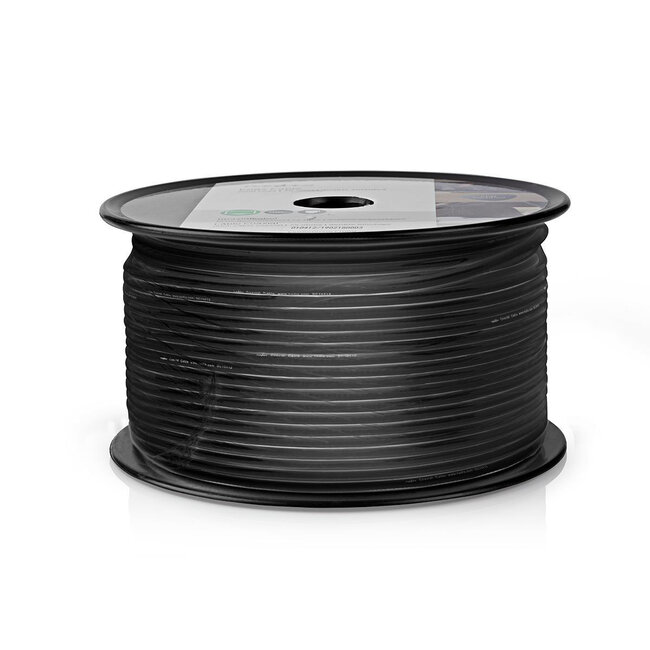

Nedis RG174 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

Antennenkabel, das Sie für Installationszwecke verwenden können. Dieses Kabel eignet sich hervorragend zum Anschluss von WLAN-Antennen, GSM-Antennen, GPS-Antennen und anderen Antennentypen.

Eigenschaften:

• 50 Ohm Impedanz
• Doppelte Abschirmung
• hochwertige, flexible Leiter aus sauerstofffreiem Kupfer
• hauptsächlich verwendet zum Anschluss von WLAN-, GSM-, GPS- und anderen Antennen
• CPR-zertifiziert: Brandklasse Eca

CPR-zertifiziert / Eca

Die Europäische Kommission hat am 1. Juli 2016 die Bauproduktenverordnung (Construction Products Regulation, CPR) eingeführt. Diese Verordnung zielt darauf ab, Brandrisiken in Wohnungen und Gebäuden zu reduzieren. Die CPR schreibt vor, dass Hersteller das Brandverhalten aller Kabel, die in gebäudebundenen Installationen verwendet werden, bis zum 1. Juli 2017 testen, klassifizieren und zertifizieren lassen müssen. Nedis hat diese europäische Vorschrift eingehalten und Kabel, die dieser Norm entsprechen, erhalten eine entsprechende Klassifizierung. Eca ist die Brandklasse für Kabel gemäß CPR und NEN 8012. Bei Fca ist keine Brandklasse definiert, diese wird in der Regel für Kabel verwendet, die nicht im Innenbereich eingesetzt werden.

RG-Kabel

Viele Koaxialkabel tragen eine RG-(Radio Guide) Kennzeichnung. Diese Kennzeichnung steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach dem RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

RG174 Kabel

Das RG174 Kabel ist ein äußerst flexibles Koaxialkabel, das häufig zum Anschluss von Antennen verwendet wird. An das RG174 werden meist kleinere Steckverbinder angebracht, wie z.B. SMA, SMB, MCX, MMCX usw. Die Impedanz beträgt 50 Ohm.

Achtung! Es gibt 50 Ohm, 75 Ohm und 93 Ohm Kabel!

50 Ohm und 75 Ohm Kabel sind am gebräuchlichsten, 93 Ohm Kabel kommen nur in speziellen Situationen vor. Wichtig ist, stets die richtige Impedanz zu verwenden. 50 Ohm Kabel werden bei Frequenzen bis 4 GHz eingesetzt, 75 Ohm bis 2 GHz. Die 93 Ohm Variante findet man hauptsächlich in der Luftfahrt und wurde in den 70er und frühen 80er Jahren in Computernetzwerken verwendet.

Spezifikationen Nedis RG174 50 Ohm Koaxialkabel auf Rolle für den Innenbereich

• Installationskabel für den Innenbereich: wird ohne Steckverbinder geliefert
• Kabeltyp: RG-174
• Leitermaterial: Kupfer (CU)
• Abschirmung: doppelt
• Impedanz: 50 Ohm
• Isolierung: PE
• Außenmantel: PVC
• Leiterdurchmesser: 7 x 0,16 mm (flexibel)
• Durchmesser Dielektrikum (innerer Teil): 2,4 mm
• Außendurchmesser Mantel: 2,65 mm
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Dämpfung:

• 50 MHz: 20,1 dB / 100 m
• 100 MHz: 25,9 dB / 100 m
• 200 MHz: 36,8 dB / 100 m
• 400 MHz: 52,4 dB / 100 m
• 800 MHz: 74,7 dB / 100 m
• 950 MHz: 81,7 dB / 100 m
