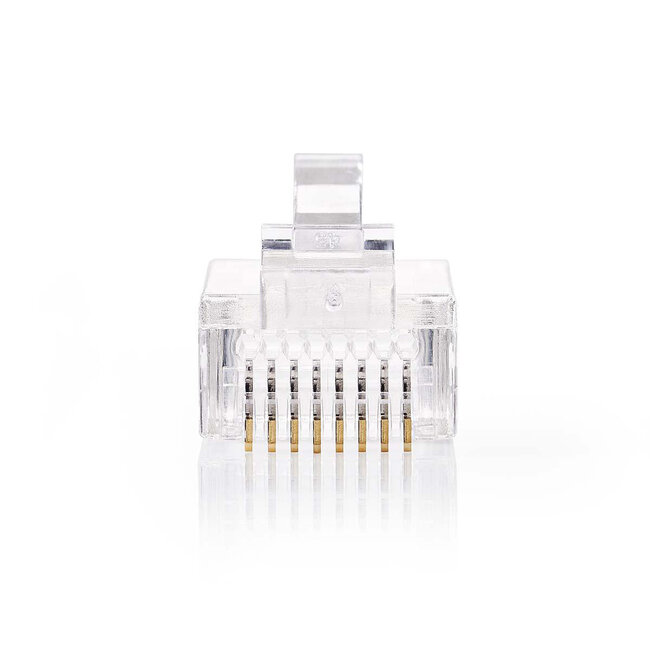

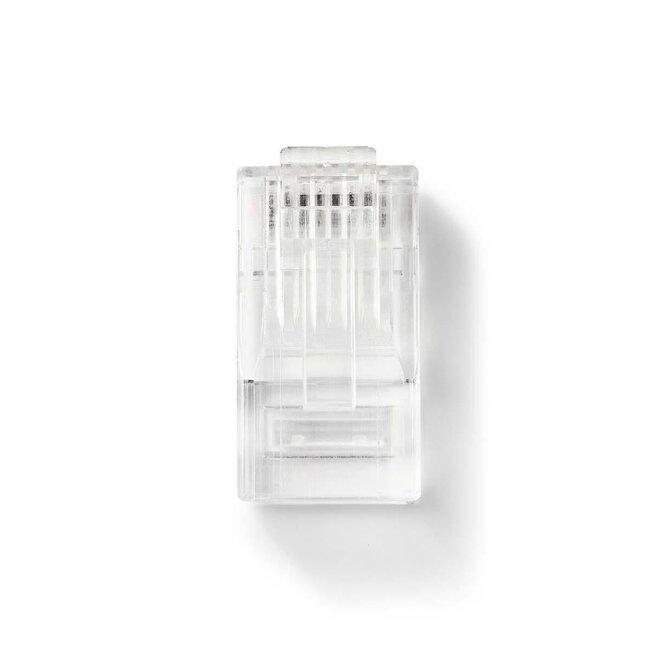

Verwenden Sie diese RJ-45 Crimpstecker, um Ihr Netzwerkkabel mit Steckverbindern auszustatten. Dank der Durchsteckmontage lassen sie sich einfach befestigen.

Technische Daten

• Steckverbinder: RJ45 (männlich)
• Ethernet-Version: CAT5e (Gigabit Ethernet, 10/100/1000 Mbit/s)
• maximale Bandbreite: 100 MHz
• Abschirmung: nein (UTP)
• Aderstärke: min. 28 AWG / max. 26 AWG
• Aderaufbau: massive Leiter (solid)
• Material: PVC
• Lieferumfang: 10 Steckverbinder
• konform: RoHS
• Farbe: transparent
• Garantie: 2 Jahre

Steckverbinder mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel und entfernen Sie dann ca. 5 cm der Kabelisolierung
• Trennen Sie die verdrillten Aderpaare, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge an und schieben Sie sie gleichzeitig in den Steckverbinder

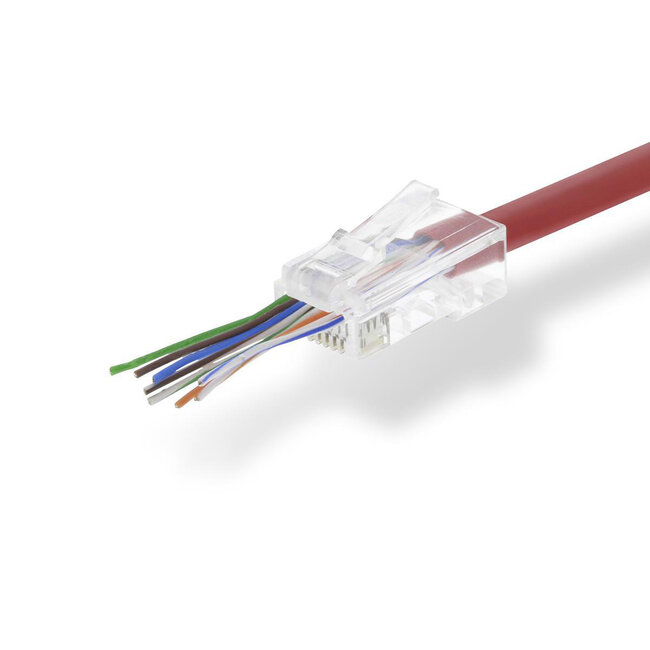

• Führen Sie die Kabel vollständig durch den Steckverbinder, sodass sie an der Vorderseite wieder herauskommen, und achten Sie darauf, dass die Außenisolierung des Kabels nahezu an den Steckverbinder anschließt
• Crimpen Sie den Steckverbinder nun mit einer Crimpzange

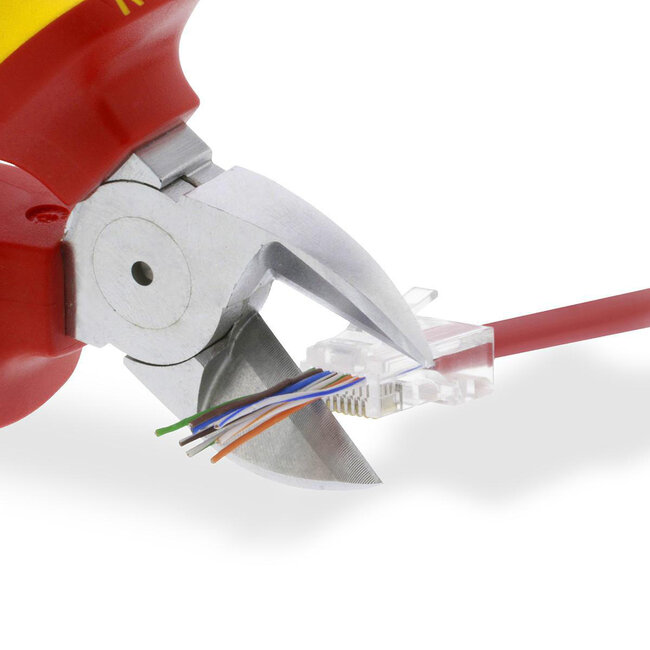

• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Schieben Sie die Hülse über den Steckverbinder – der Steckverbinder ist nun einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckverbinders ab.

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Normen für die Farbcodierung von Netzwerkkabeln: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich die EIA/TIA-568A vorgeschrieben ist, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Steckverbinder oder einer Wandsteckdose.
