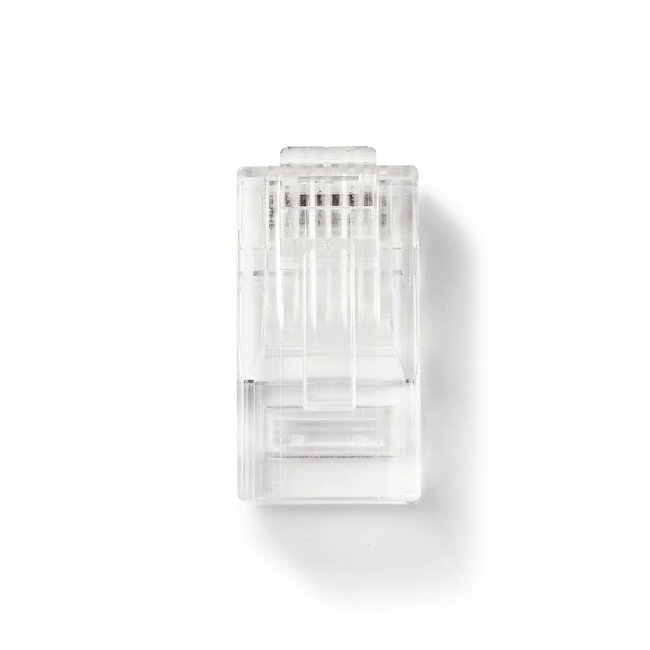

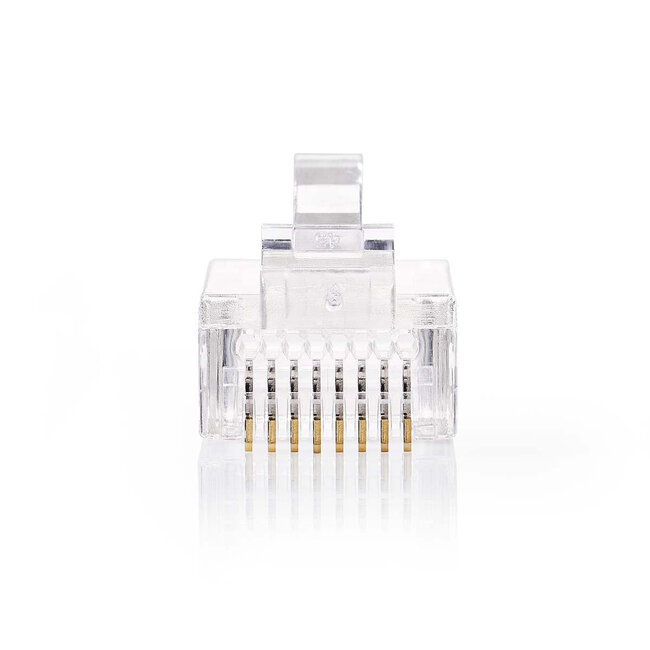

Verwenden Sie diese RJ-45 Crimpstecker, um Ihre Netzwerkkabel mit Steckverbindern auszustatten. Dank der Durchsteckmontage lassen sie sich einfach befestigen.

Technische Daten

• Steckverbinder: RJ45 (männlich)
• Ethernet-Version: CAT5e (Gigabit Ethernet, 10/100/1000 Mbit/s)
• maximale Bandbreite: 100 MHz
• Abschirmung: nein (UTP)
• Aderstärke: min. 28 AWG / max. 26 AWG
• Aderaufbau: flexible Litzen (stranded)
• Material: PVC
• Lieferumfang: 10 Stecker
• konform: RoHS
• Farbe: transparent
• Garantie: 2 Jahre

Stecker mit Durchsteckmontage

Diese Stecker sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel und entfernen Sie dann die Isolierung (ca. 5 cm)
• Trennen Sie die verdrillten Aderpaare, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge an und schieben Sie sie gleichzeitig in den Stecker

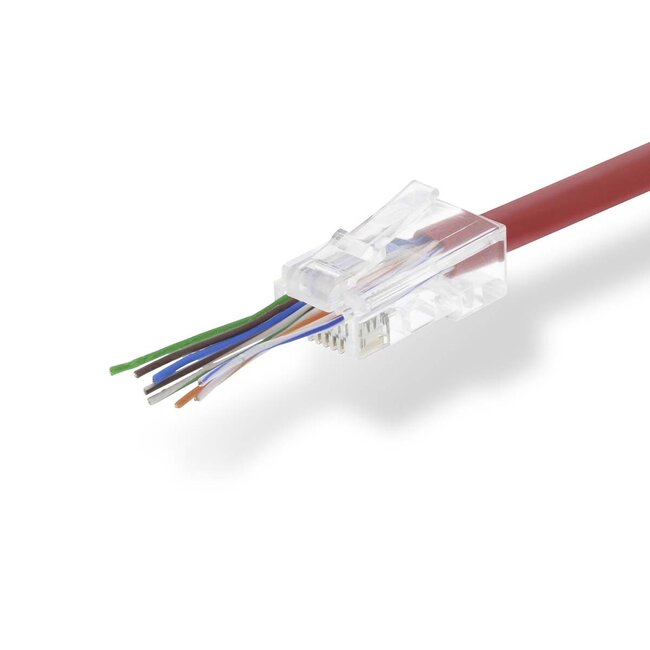

• Führen Sie die Kabel vollständig durch den Stecker, sodass sie an der Vorderseite wieder herauskommen, und achten Sie darauf, dass die Außenmantel des Kabels nahezu bündig am Stecker anliegt
• Crimpen Sie den Stecker nun mit einer Crimpzange

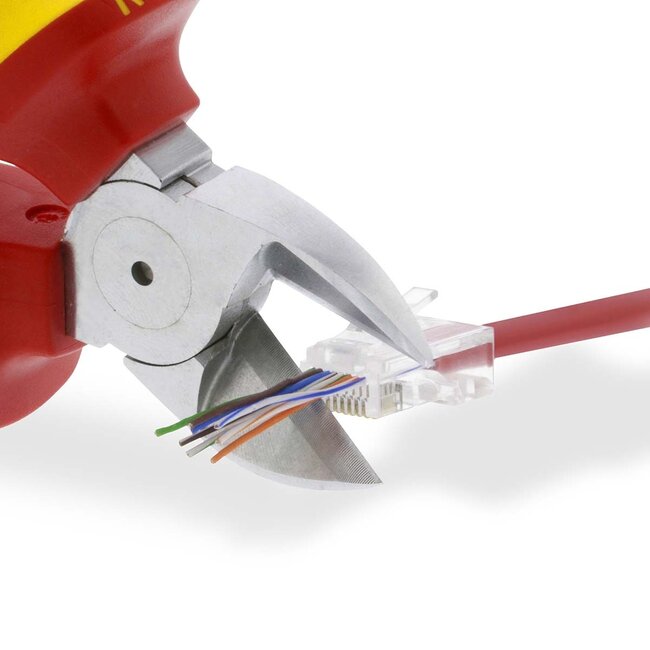

• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Schieben Sie die Hülse über den Stecker – der Stecker ist nun einsatzbereit

Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich die EIA/TIA-568A vorgeschrieben ist, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose.
