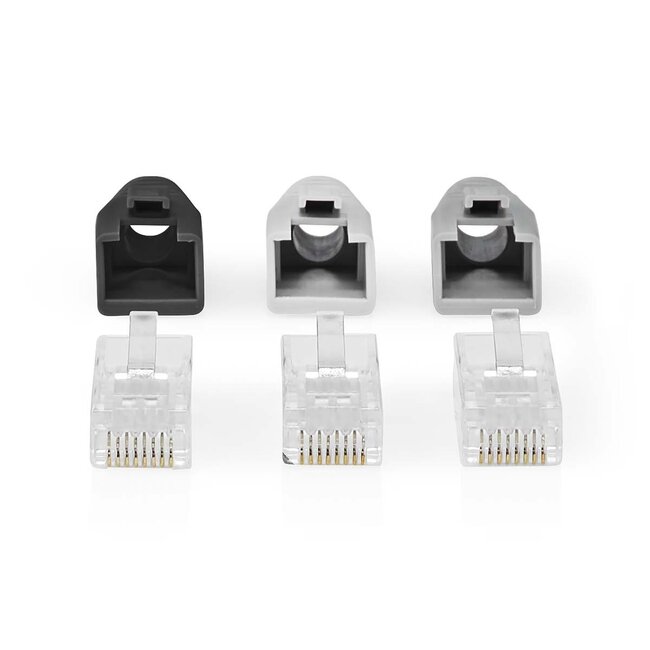

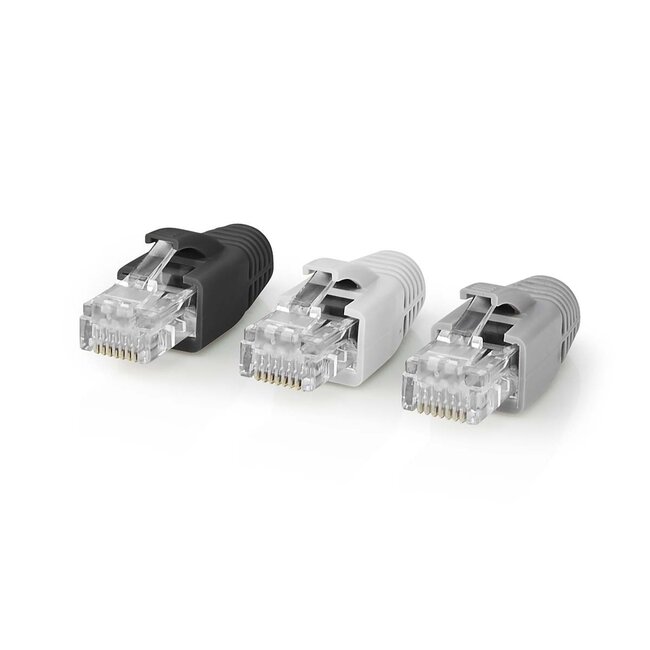

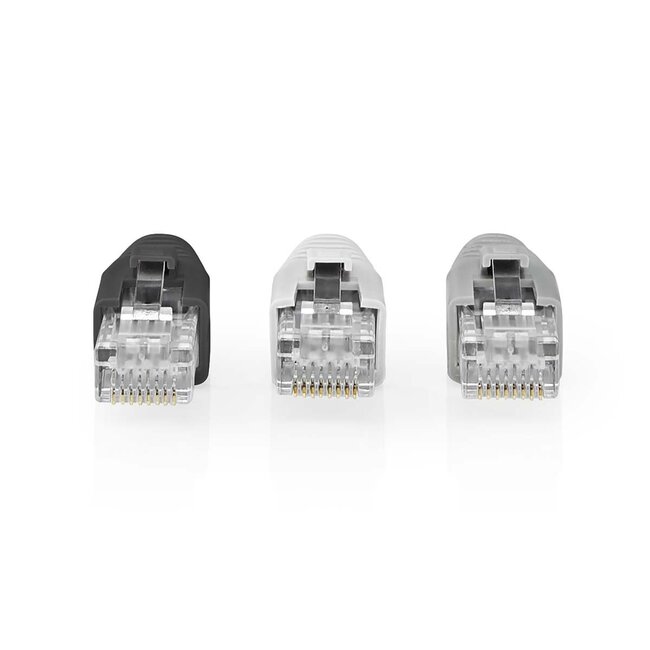

Nedis RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckern zu versehen.

Eigenschaften:

• geeignet für AWG24-26 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6 Netzwerkkabeln
• geeignet für die Befestigung an ungeschirmten Kabeln (UTP)
• für die Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage

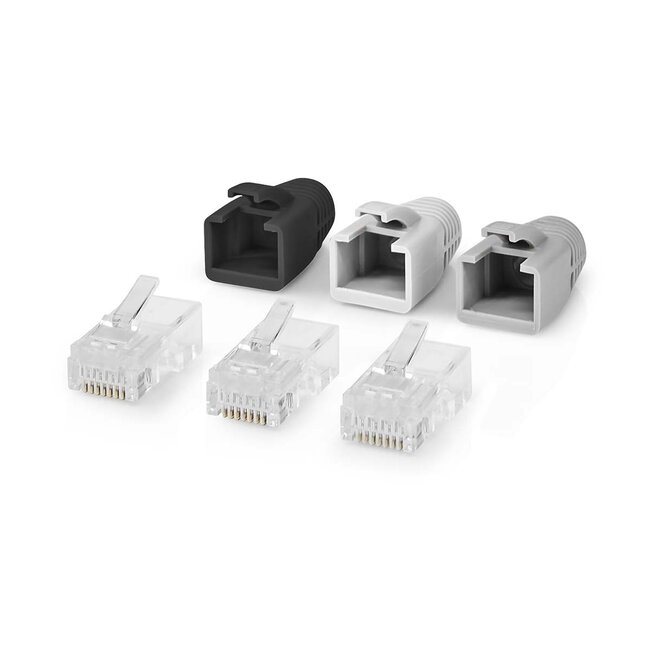

• Lieferumfang: 1 Beutel mit 10 Steckverbindern und 10 Hülsen

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcodierung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich angegeben, immer die B-Variante (EIA/TIA-568B) zum Anschließen der Adern an einen RJ45-Stecker oder eine Wandsteckdose.

Die Farbcodierung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

Steckverbinder mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel und entfernen Sie dann die Isolierung (ca. 5 cm)
• Trennen Sie die verdrillten Aderpaare, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge an und schieben Sie sie gleichzeitig in den Steckverbinder
• Führen Sie die Kabel vollständig durch den Steckverbinder, sodass sie vorne wieder herauskommen, und achten Sie darauf, dass die Außenmantel des Kabels nahezu am Steckverbinder anliegt
• Crimpen Sie den Steckverbinder nun mit einer Crimpzange
• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel vorne ab
• Schieben Sie die Hülse über den Steckverbinder – der Stecker ist jetzt einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.

Massive (solid) und flexible (stranded) Aderaufbau

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt im Aufbau der 8 Anschlusskabel im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Rohre erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Außerdem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Diese Steckverbinder entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6 Kabel und Steckverbinder zu verwenden.

UTP

Diese Steckverbinder sind ungeschirmt und werden ausschließlich für ungeschirmte Netzwerkkabel empfohlen. Ein Netzwerkkabel ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.

Technische Daten Nedis RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-26 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6 Netzwerkkabeln
• geeignet für ungeschirmte Kabel (UTP)
• für die Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 1 Beutel mit 10 Steckverbindern und 10 Hülsen
• Farbe: transparent (Steckverbinder) / schwarz, weiß und grau (Kabelhülsen)
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.
