Nedis RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6a Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6a Netzwerkkabel mit Steckverbindern auszustatten.

Eigenschaften:

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6a Netzwerkkabeln
• geeignet zur Befestigung an geschirmten Kabeln (STP)
• zur Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage

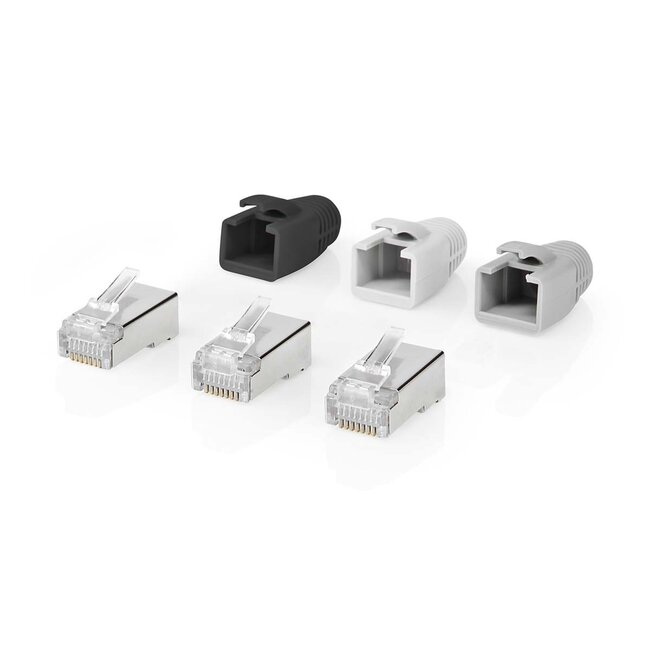

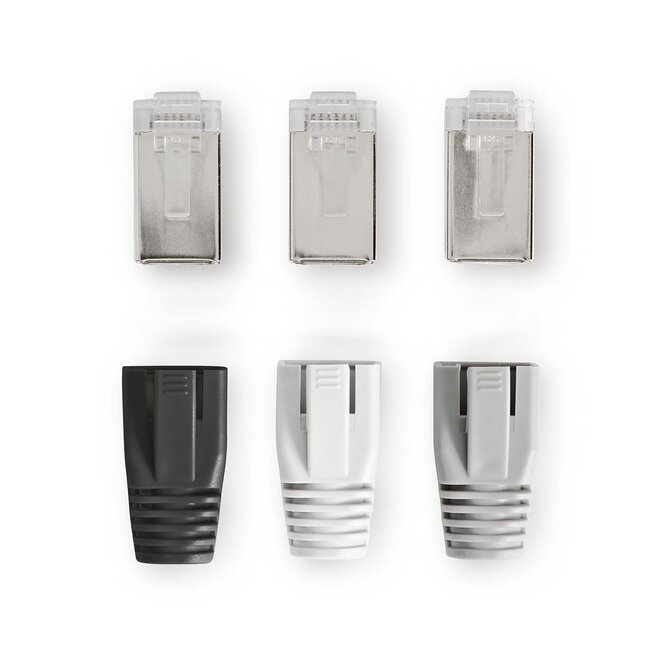

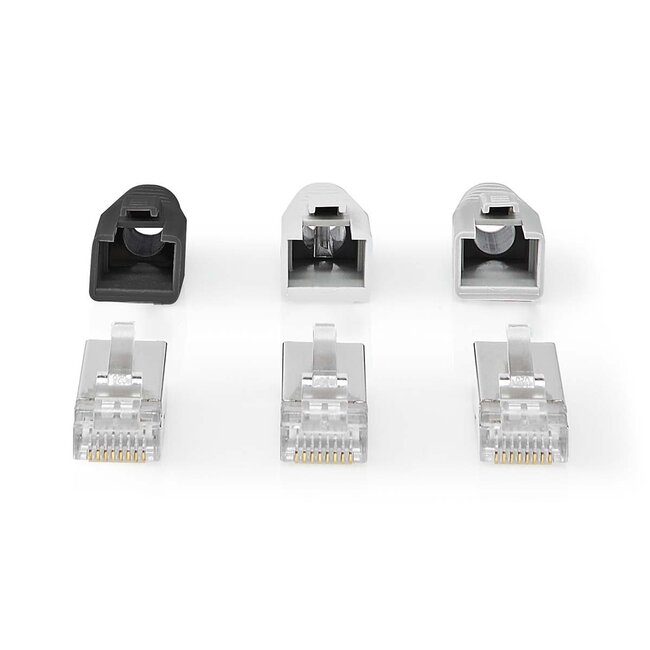

• Lieferumfang: 1 Beutel mit 10 Steckverbindern und 10 Hülsen

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbkennzeichnung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich EIA/TIA-568A vorgeschrieben ist, immer die B-Variante (EIA/TIA-568B) zur Belegung der Adern in einem RJ45-Steckverbinder oder einer Wanddose.

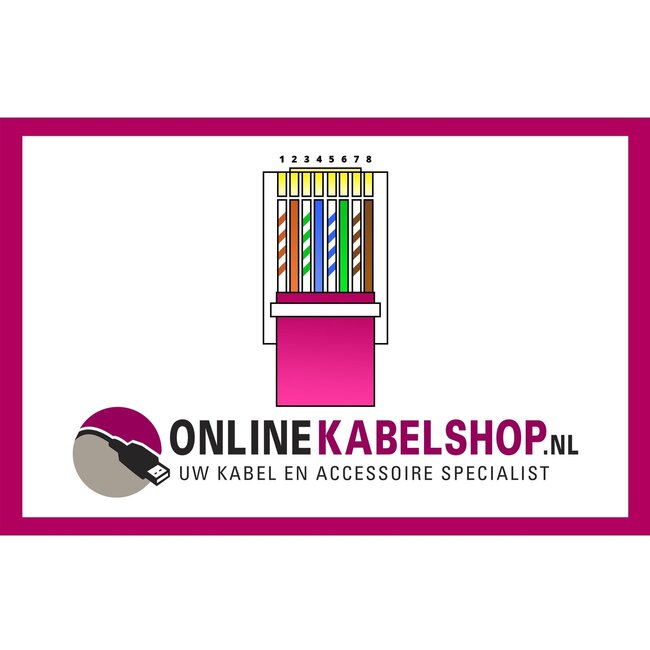

Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

Steckverbinder mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. Die Montage erfolgt wie folgt:

• zuerst eine Hülse über das Kabel schieben und anschließend das Kabel ca. 5 cm abmanteln
• die verdrillten Aderpaare auseinanderziehen, sodass 8 einzelne Drähte vorliegen, diese in der richtigen Reihenfolge anordnen und gleichzeitig in den Steckverbinder schieben
• die Kabel vollständig durch den Steckverbinder führen, sodass sie vorne wieder herauskommen, und darauf achten, dass die Außenmantel des Kabels nahezu bündig am Steckverbinder anliegt
• den Steckverbinder mit einer Crimpzange crimpen
• mit einem scharfen Messer die überstehenden Kabel vorne abschneiden

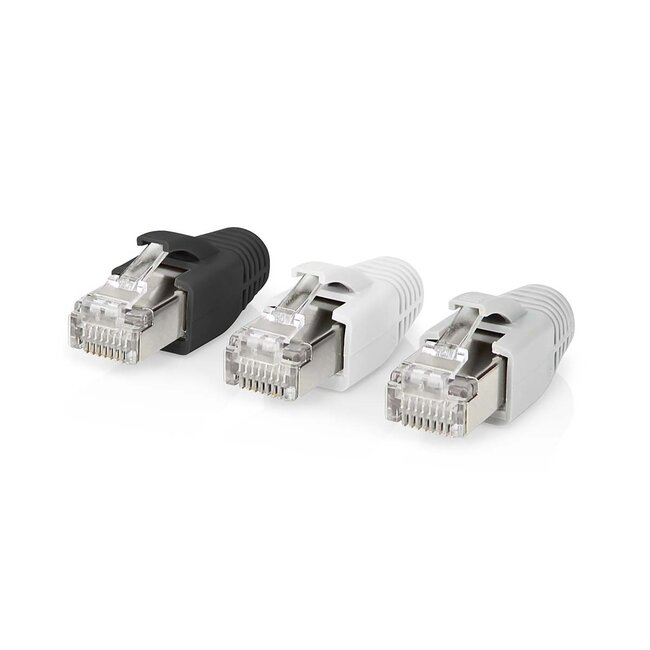

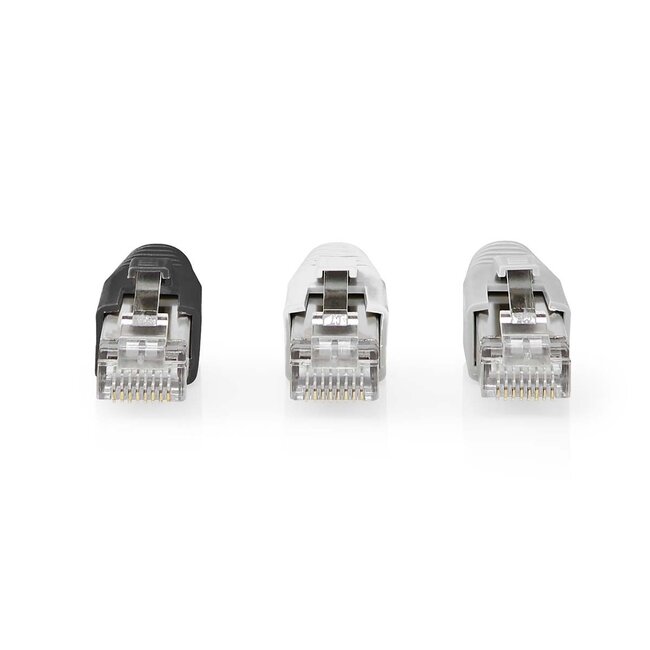

• die Hülse über den Steckverbinder schieben – der Steckverbinder ist nun einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine spezielle Crimpzange für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Steckverbinder schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die leichter an RJ45-Steckverbinder anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif.

CAT6a

Diese Steckverbinder entsprechen der CAT6a-Spezifikation, was bedeutet, dass sie in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) eingesetzt werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerke geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6a Kabel und Steckverbinder zu verwenden.

STP

Diese Steckverbinder sind geschirmt (STP) und somit geeignet für die Befestigung an geschirmten Netzwerkkabeln (z.B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung zu erhalten, muss die Schirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckverbinders verbunden werden.

Technische Daten Nedis RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6a Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23-24 Kabel mit massiven (solid) und flexiblen (stranded) Adern
• geeignet zur Befestigung an CAT6a Netzwerkkabeln
• geeignet zur Befestigung an geschirmten Kabeln (STP)
• zur Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 1 Beutel mit 10 Steckverbindern und 10 Hülsen
• Farbe: silber (Steckverbinder) / schwarz, weiß und grau (Kabelhülsen)
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.
