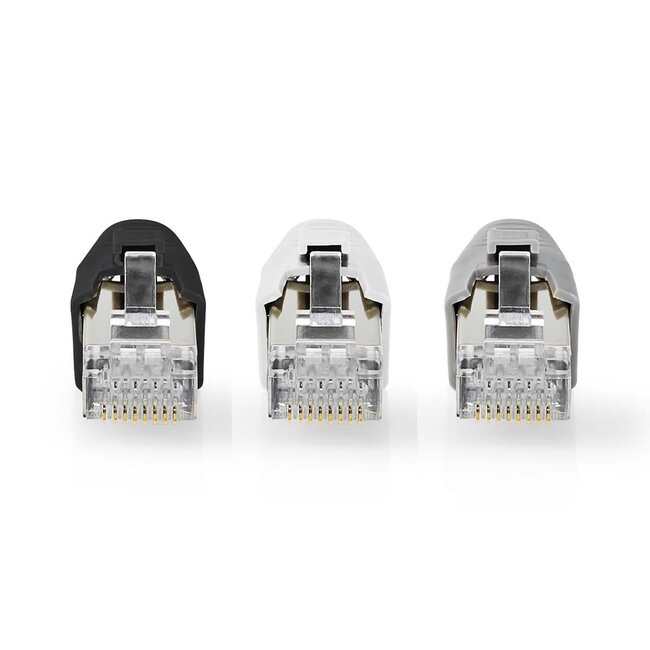

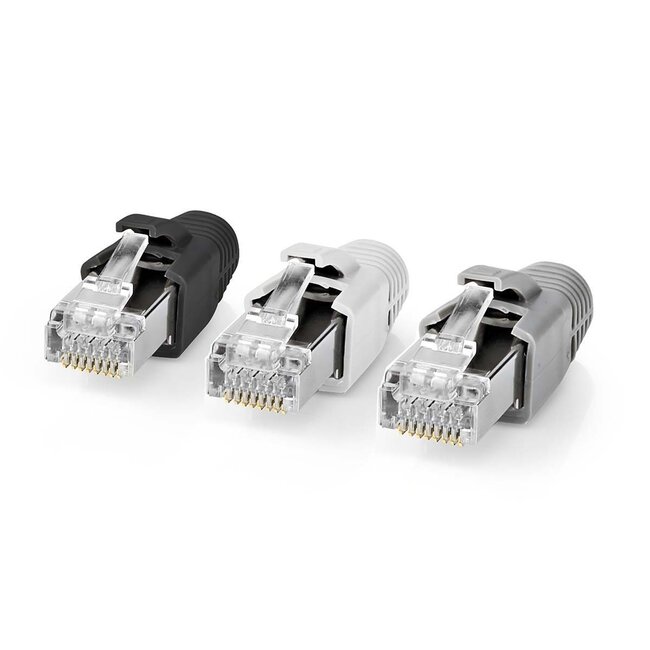

Nedis RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT7 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT7 Netzwerkkabel mit Steckern zu versehen.

Eigenschaften:

• geeignet für AWG23 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Befestigung an CAT7 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 1 Beutel mit 10 Steckverbindern, 10 Kabelmanagern und 10 Hülsen

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose.

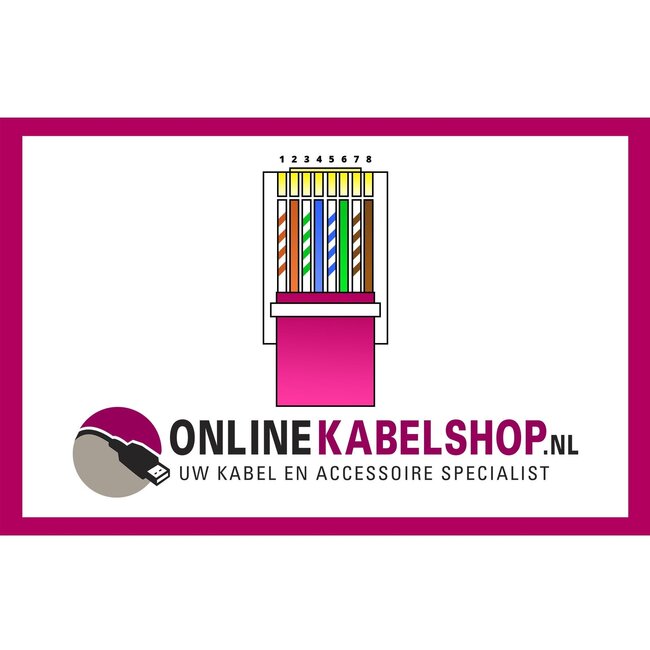

Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

Stecker mit Durchsteckmontage

Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel und entfernen Sie dann die Isolierung (ca. 5 cm)
• Trennen Sie die verdrillten Aderpaare, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge im Kabelmanager an und schieben Sie diesen in den Stecker
• Führen Sie die Kabel vollständig durch den Stecker, sodass sie an der Vorderseite wieder herauskommen, und sorgen Sie dafür, dass die Außenmantel des Kabels nahezu bündig am Stecker anliegt
• Crimpen Sie den Stecker nun mit einer Crimpzange
• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Klemmen Sie die Kabelklemme fest um das Kabel, schieben Sie die Hülse über den Stecker – der Stecker ist jetzt einsatzbereit

Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.

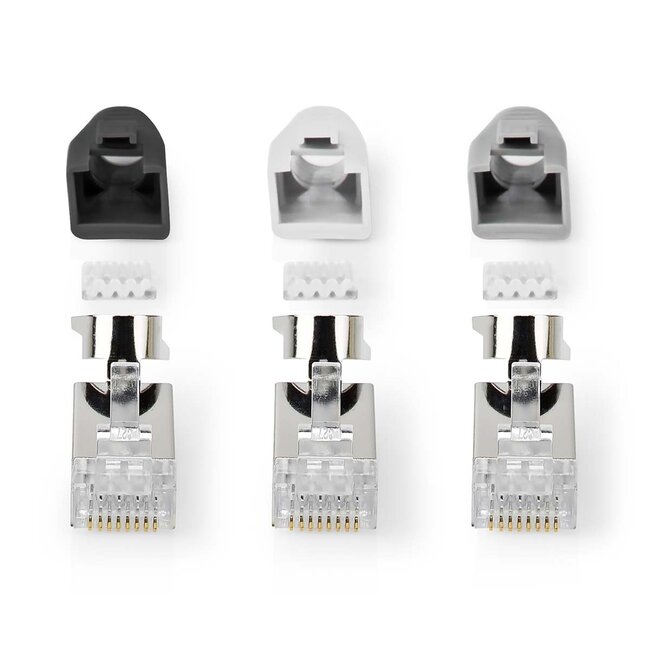

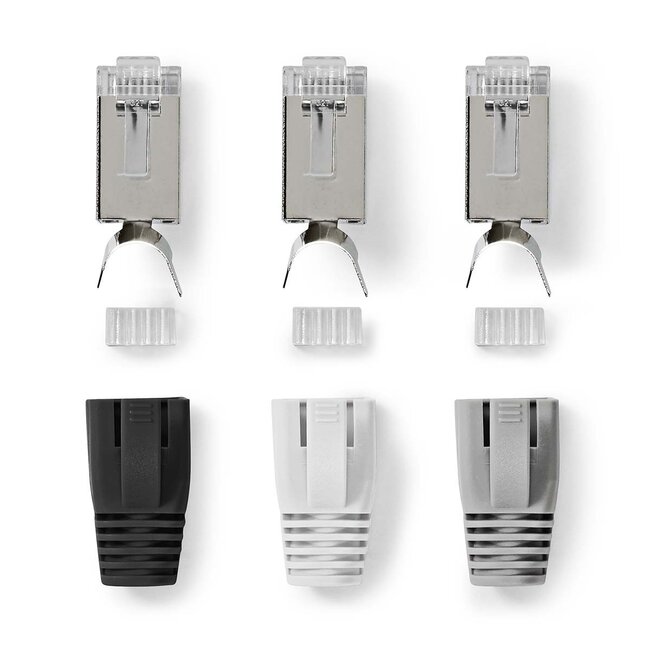

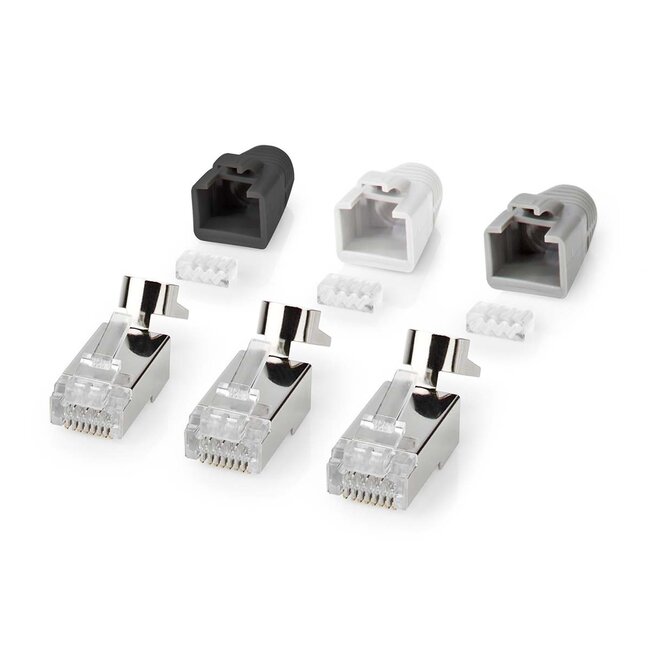

3-teiliges Steckverbinder-Set mit Kabelmanager

Wenn Sie häufig Crimp-Steckverbinder anbringen, wird es immer einfacher und Sie verschwenden weniger Steckverbinder. Wenn Sie es jedoch nur gelegentlich tun, ist es oft schwierig, den Stecker korrekt zu crimpen. Dieser geschirmte Steckverbinder ist eine ideale Erfindung, denn Sie müssen nicht mehr „fummeln“. Sie können die Adern einfach im mitgelieferten Kabelmanager sortieren. Diesen schieben Sie dann in den Stecker und crimpen ihn mit der Crimpzange. Einen RJ45-Stecker herzustellen war noch nie so einfach!

Massive (solid) und flexible (stranded) Aderaufbau

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Rohre erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexiblem Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Außerdem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT7

Diese Steckverbinder entsprechen der CAT7-Spezifikation, was bedeutet, dass sie in Netzwerken bis 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 600 MHz verwendet werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5 (bis 100 Mbit/s), CAT6 (bis 1000 Mbit/s) und CAT6a (bis 10 Gbit/s) Netzwerke geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6a- oder CAT7-Kabel und Steckverbinder zu verwenden. CAT7 und CAT6a sind beide für Netzwerke bis 10 Gbit/s geeignet, wobei CAT7 über eine höhere Bandbreite verfügt und die 10 Gbit/s Geschwindigkeit auch über längere Strecken (getestet bis 100 Meter) realisierbar ist.

STP

Diese Steckverbinder sind geschirmt (STP) und daher geeignet für geschirmte Netzwerkkabel (z. B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckers verbunden werden.

Technische Daten Nedis RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT7 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG23 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Befestigung an CAT7 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• zur Befestigung wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 1 Beutel mit 10 Steckverbindern, 10 Kabelmanagern und 10 Hülsen
• Farbe: Silber (Stecker) / Schwarz, Weiß und Grau (Kabelhülsen)
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.
