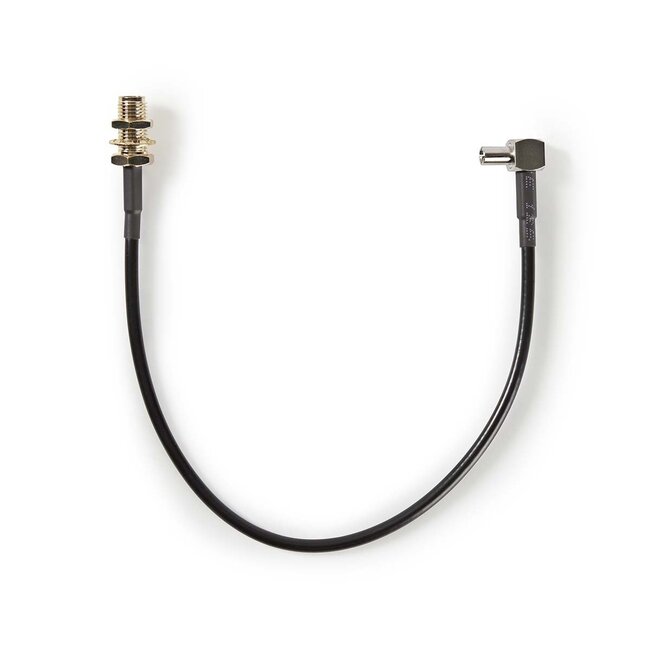

Verwenden Sie dieses Kabel, um ein Gerät oder Zubehör mit SMA-Anschluss mit einem Gerät oder Zubehör mit TS9-Anschluss zu verbinden. Dieses Kabel eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennen.

Geeignet für (Panel-)Einbau

Die weibliche SMA-Seite dieses Kabels kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie einen Anschluss eines Ihrer Geräte an den von Ihnen gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln.

Technische Daten

• Steckverbinder: SMA (weiblich) - TS9 (männlich)

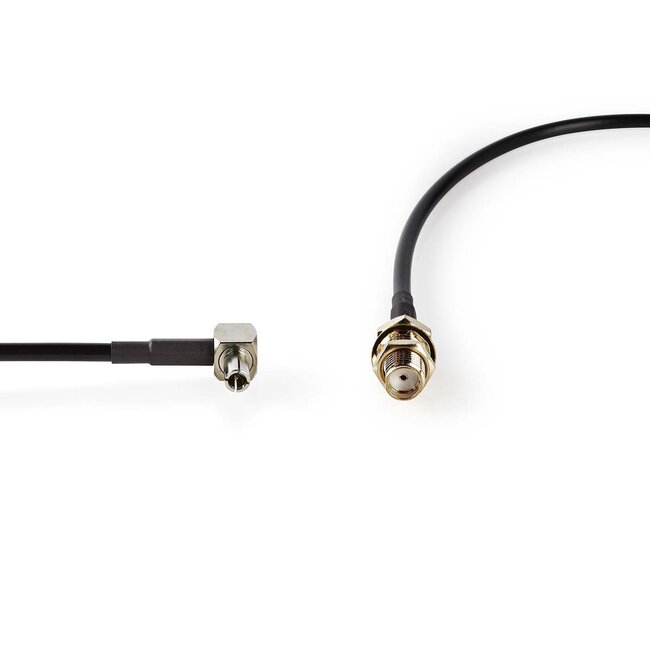

• Ausführung der Steckverbinder: Einbau-SMA / gewinkelter TS9
• Kabeltyp: RG-174
• Leiter: Kupfer (7x 0,16 mm)
• Impedanz: 50 Ohm
• Kabelmantel: PVC
• Kontaktflächen: vergoldet
• Abschirmung: ja
• Kabeldurchmesser: 2,8 mm
• Lieferumfang: 1 Kabel
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach „RG“ folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

SMA-Steckverbinder

Der SMA-Steckverbinder ist ein schraubbarer, kompakter Koaxial-RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Steckverbinder

Neben Standard-SMA-Steckverbindern gibt es auch Reverse Polarity SMA-Steckverbinder (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckverbinders, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Steckverbinder sind nicht kompatibel mit RP-SMA-Steckverbindern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.

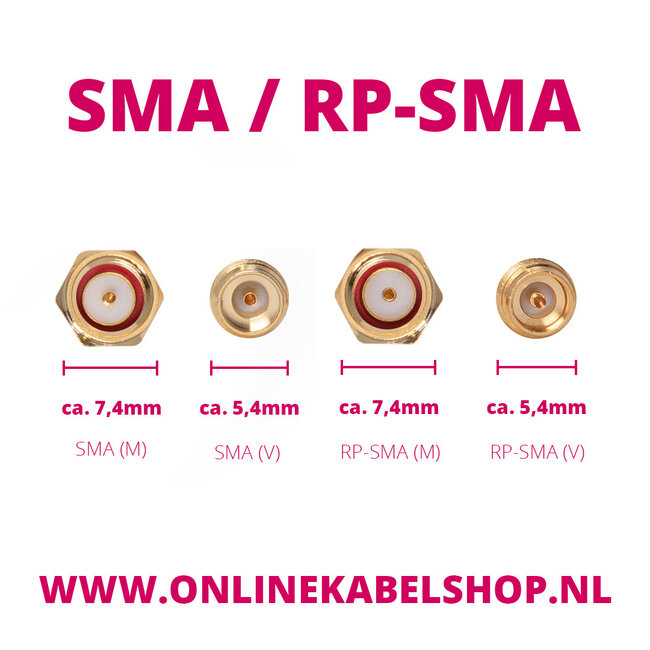

Insgesamt gibt es 4 Arten von SMA-Steckverbindern:

• SMA männlich (Innenstift, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenstift, Gewinde außen)

TS9-Steckverbinder

Der TS9 (TS-9) Steckverbinder ist ein kleiner Steckverbinder, der häufig bei mobilen Geräten verwendet wird, darunter diverse Geräte von Huawei, Novatel, Sierra Wireless und ZTE. Er findet sich an (älteren) GSM-Geräten, 3G- und 4G-Dongles, Datenkarten und Modems. Meist dient dieser Steckverbinder zum Anschluss einer Antenne. Der TS9-Steckverbinder ähnelt dem CRC9-Steckverbinder, ist jedoch nicht identisch. Der TS9-Steckverbinder eignet sich zur Montage an RG174-, RG178- und RG316-Kabeln.
