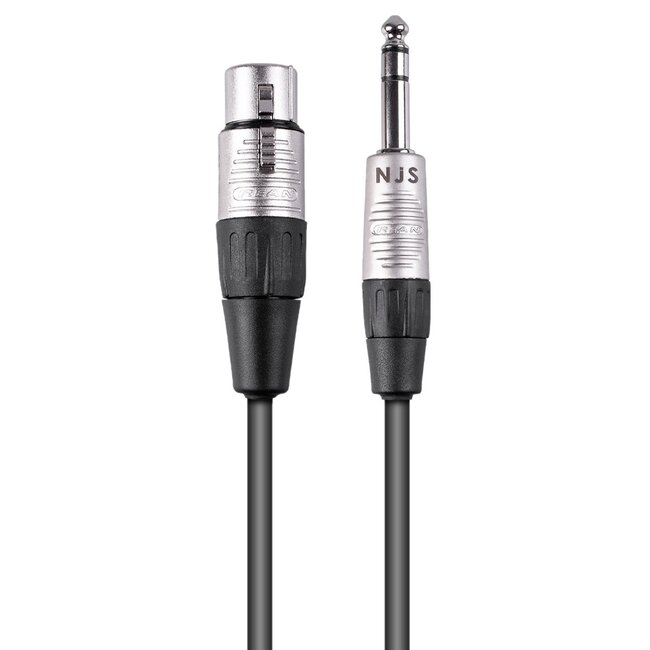

• XLR 3-polig (w) - 6,35 mm Klinke (m)
• Signaltyp: analoges Mono-Audio (symmetrisch)
• Stecker: gerade
• Ausführung: Rundkabel
• Leiter: sauerstofffreier Kupfer
Lesen Sie mehr.
Verwenden Sie dieses Audiokabel, um ein Gerät oder Zubehör mit XLR-Ausgang, beispielsweise ein Instrument oder Mikrofon, mit einem Mischpult, Verstärker oder Lautsprecher mit Mono-6,35-mm-Klinkeneingang zu verbinden. Wenn sowohl Ihr Gerät oder Zubehör mit XLR-Ausgang als auch Ihr Gerät mit 6,35-mm-Klinkeneingang für jeden Kanal (links und rechts) einen separaten Anschluss haben, müssen Sie 2 Kabel anschließen, um ein Stereo-Signal zu übertragen.
Dieses Kabel ist für symmetrische Mono-Anwendungen geeignet. Ein symmetrischer 6,35 mm Klinkenstecker (TRS) hat 3 Pole, erkennbar an 2 schwarzen Ringen am Metallteil des Steckers. Bei einem symmetrischen Anschluss werden diese Pole für Hot, Cold und Masse verwendet, wodurch Störungen reduziert werden.
Achtung: Ein 6,35 mm Klinkenstecker mit 2 schwarzen Ringen kann auch für Stereo (links/rechts) verwendet werden. Prüfen Sie daher immer, ob Ihr Gerät einen symmetrischen Mono-Anschluss unterstützt.
Hat Ihr Gerät separate 6,35 mm Klinkenanschlüsse für den linken und rechten Kanal? Dann verwenden Sie zwei Mono-Kabel (je eins pro Kanal), um ein Stereo-Signal zu übertragen.
Der Unterschied zwischen einem symmetrischen und einem unsymmetrischen Kabel liegt hauptsächlich in der Art der Signalübertragung und dem Schutz vor Störungen. Ein unsymmetrisches Kabel verwendet einen Leiter für das Audiosignal und einen Leiter für Masse/Erde. Dadurch ist ein unsymmetrisches Kabel anfälliger für Störungen wie Brummen, Rauschen und Interferenzen. Ein symmetrisches Kabel verfügt über zwei Signalleiter (Hot und Cold) und einen Masseleiter. Das Audiosignal wird doppelt übertragen, wobei ein Signal phaseninvertiert gesendet wird. Störungen, die unterwegs aufgenommen werden, werden am Kabelende herausgefiltert. Dieses Prinzip nennt man Common Mode Noise Rejection. Symmetrische Kabel sind besonders geeignet für längere Kabellängen, Mikrofone, PA-Systeme sowie professionelle Studio- und Live-Anwendungen.
Wichtig: Die Vorteile eines symmetrischen Kabels kommen nur zum Tragen, wenn sowohl der Ausgang als auch der Eingang des angeschlossenen Geräts symmetrisch ausgeführt sind.
In den Vereinigten Staaten wurden früher Pin 2 und 3 vertauscht, wodurch die Polarität des Signals umgekehrt wurde. Seit einigen Jahren wird in den USA auch das 2+ und 3- System verwendet, sodass Sie bei vor allem neueren Geräten keine Probleme beim Anschluss haben. Bei älteren (vor allem amerikanischen) Geräten kann es jedoch zu Problemen kommen, wenn die Polarität umgekehrt ist. Verwenden Sie in diesem Fall einen speziellen Adapter (XLR Phase Shifter), der die Polarität tauscht.
XLR-Stecker werden häufig bei professioneller Audioausrüstung verwendet. Durch die Verriegelung des Steckers entsteht eine stabile Verbindung, ideal für Lautsprecher, Mischpulte etc. Der XLR-Stecker wurde Mitte des letzten Jahrhunderts erstmals von der Marke Cannon eingeführt. Aus diesem Grund wird der XLR-Stecker auch Cannon-Stecker genannt.
REAN ist eine Marke der Neutrik Group. Neutrik ist ein Unternehmen aus Liechtenstein, das sich auf die Herstellung von Steckverbindern spezialisiert hat, die in Aufnahmestudios und professionellen Audiosystemen verwendet werden. Seit 1975 hat Neutrik zahlreiche Patente angemeldet und erhalten und ist durch seine innovativen und kreativen Leistungen führender Hersteller professioneller Audio-Steckverbinder.
