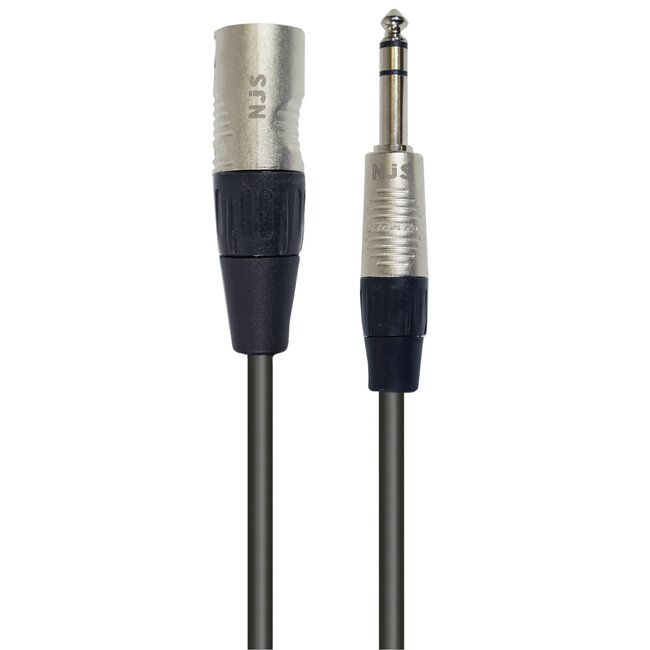

• XLR 3-polig (m) - 6,35 mm Klinke (m)
• Signaltyp: analoges Mono-Audiosignal (symmetrisch)
• Anschlüsse: gerade
• Ausführung: Rundkabel
• Leiter: sauerstofffreier Kupfer
Lesen Sie mehr.
Verwenden Sie dieses Audiokabel, um ein Gerät oder Zubehör mit einem Mono-6,35-mm-Klinkenausgang, beispielsweise einen Mikrofonempfänger, eine Karaoke-Anlage oder ein Instrument, mit einem Mischpult, (Gitarren-)Verstärker oder Lautsprechersystem mit XLR-Eingang zu verbinden. Wenn sowohl Ihr Gerät oder Zubehör mit 6,35-mm-Klinkenausgang als auch Ihr Gerät mit XLR-Eingang für jeden Kanal (links und rechts) einen separaten Anschluss haben, müssen Sie für ein Stereo-Signal zwei Kabel anschließen.
Dieses Kabel ist für symmetrische Mono-Anwendungen geeignet. Ein symmetrischer 6,35 mm Klinkenstecker (TRS) verfügt über 3 Pole, erkennbar an 2 schwarzen Ringen am Metallteil des Steckers. Bei einem symmetrischen Anschluss werden diese Pole für Hot, Cold und Masse verwendet, wodurch Störungen reduziert werden.
Achtung: Ein 6,35 mm Klinkenstecker mit 2 schwarzen Ringen kann auch für Stereo (links/rechts) verwendet werden. Prüfen Sie daher immer, ob Ihr Gerät einen symmetrischen Mono-Anschluss unterstützt.
Hat Ihr Gerät separate 6,35 mm Klinkenanschlüsse für den linken und rechten Kanal? Dann verwenden Sie zwei Monokabel (jeweils eins pro Kanal), um ein Stereo-Signal zu übertragen.
Der Unterschied zwischen einem symmetrischen und einem unsymmetrischen Kabel liegt hauptsächlich in der Art und Weise, wie das Audiosignal übertragen und vor Störungen geschützt wird. Ein unsymmetrisches Kabel verwendet einen Leiter für das Audiosignal und einen Leiter für Masse/Erde. Dadurch ist ein unsymmetrisches Kabel anfälliger für Störungen wie Brummen, Rauschen und Interferenzen. Ein symmetrisches Kabel verfügt über zwei Signalleiter (Hot und Cold) und einen Masseleiter. Das Audiosignal wird doppelt übertragen, wobei ein Signal phaseninvertiert gesendet wird. Störungen, die unterwegs aufgenommen werden, werden am Kabelende herausgefiltert. Dieses Prinzip nennt man Common Mode Noise Rejection. Symmetrische Kabel sind besonders geeignet für längere Kabellängen, Mikrofone, PA-Systeme sowie professionelle Studio- und Live-Anwendungen.
Wichtig: Die Vorteile eines symmetrischen Kabels kommen nur dann zum Tragen, wenn sowohl der Ausgang als auch der Eingang des angeschlossenen Geräts symmetrisch ausgeführt sind.
In den Vereinigten Staaten wurden früher die Pins 2 und 3 vertauscht, wodurch die Polarität des Signals umgekehrt wurde. Seit einigen Jahren wird in den USA auch das 2+ und 3- System verwendet, sodass Sie bei vor allem neueren Geräten keine Probleme beim Anschluss haben. Bei älteren (vor allem amerikanischen) Geräten kann es jedoch zu Problemen kommen, wenn die Polarität umgekehrt ist. Verwenden Sie in diesem Fall einen speziellen Adapter (XLR Phase Shifter), der die Polarität umkehrt.
XLR-Stecker werden häufig bei professioneller Audioausrüstung verwendet. Durch die Verriegelung des Steckers entsteht eine stabile Verbindung, ideal für Lautsprecher, Mischpulte usw. Der XLR-Stecker wurde Mitte des letzten Jahrhunderts erstmals von der Marke Cannon eingeführt. Aus diesem Grund wird der XLR-Stecker auch Cannon-Stecker genannt.
REAN ist eine Marke der Neutrik Group. Neutrik ist ein Unternehmen aus Liechtenstein, das sich auf die Herstellung von Steckverbindern spezialisiert hat, die in Aufnahmestudios und professionellen Audiosystemen verwendet werden. Seit 1975 hat Neutrik zahlreiche Patente angemeldet und erhalten und ist durch seine innovativen und kreativen Leistungen der führende Hersteller professioneller Audio-Steckverbinder.
