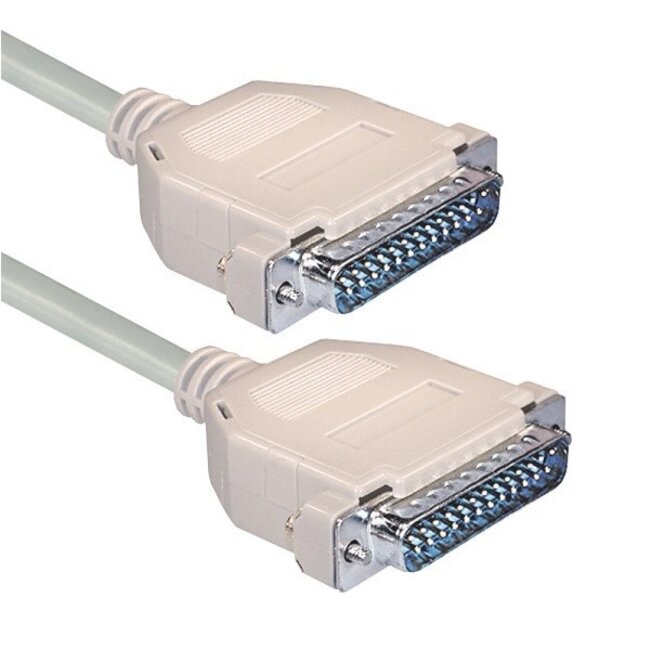

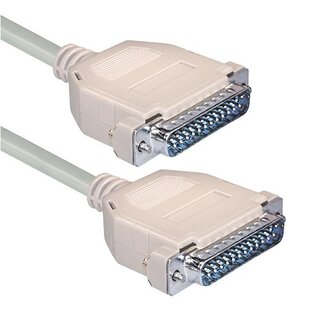

Paralleles LapLink / InterLink Kabel 25-poliger SUB-D Stecker (m) - 25-poliger SUB-D Stecker (m)

Verwenden Sie dieses 25-polige LapLink / InterLink Datenkabel, um eine Verbindung zwischen zwei Computern herzustellen. Funktioniert mit LapLink von Travelling Software, MS-DOS v6.0 InterLink von Microsoft, Windows 95 Direct Kabelverbindung von Microsoft sowie Norton Commander v4.0 & v5.0 von Symantec.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker sind erhältlich mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern bestehen meist aus 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins haben. Die COM1- und COM2-Anschlüsse am Computer sind seriell, während der LPT1-Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann also auch für parallele Zwecke verwendet werden – dies wird durch die Anschlüsse bestimmt, an die das Kabel angeschlossen wird.

USB zu seriell oder parallel

Falls Ihr System über keinen seriellen oder parallelen Anschluss verfügt, können Sie einen USB-Anschluss in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell- oder USB-zu-Parallel-Konverter.

25-poliger SUB-D Stecker

Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist an einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100) zu finden. Es handelt sich um eine kleinere Version des Standard IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.

Technische Daten Paralleles LapLink / InterLink Kabel 25-poliger SUB-D Stecker (m) - 25-poliger SUB-D Stecker (m)

• Anschlüsse: 25-poliger SUB-D Stecker (männlich) - 25-poliger SUB-D Stecker (männlich)
• Kabeltyp: LapLink / InterLink paralleles Kabel
• Pinbelegung: 2:15 / 3:13 / 4:12 / 5:10 / 6:11 / 10:5 / 11:6
• Anwendung: Host > Host / Gerät > Gerät (LapLink / InterLink)
• Ausführung: Klickbare Kunststoffstecker mit Schrauben
• Adern: nicht bekannt
• AWG (American Wire Gauge): nicht bekannt
• Abgeschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
