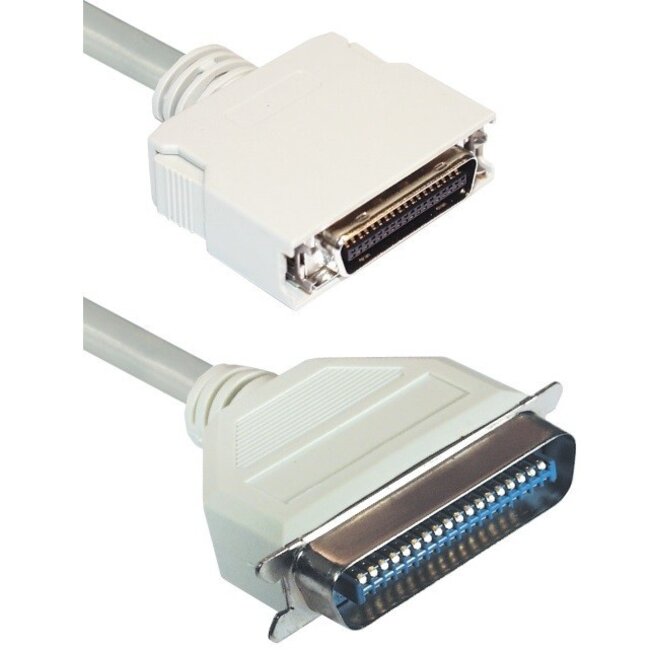

Paralleler Druckerkabel 36-polig Centronics - HP 36-polig Mini Centronics / vergossene Stecker
Dieses bidirektionale parallele Druckerkabel können Sie verwenden, um ein Gerät oder Zubehör mit 36-poligem Mini Centronics Anschluss mit einem Gerät oder Zubehör mit 36-poligem Centronics Anschluss zu verbinden. Das Kabel ist bidirektional und kann somit für Drucker, Druckerserver, Systeme etc. mit sowohl Mini Centronics als auch Centronics Anschluss genutzt werden.
Serielle und parallele Kabel
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Ein serieller Anschluss an Computern besteht meist aus 9 oder 25 Pins, während ein paralleler Anschluss fast immer 25 Pins hat. Die COM1- und COM2-Anschlüsse am Computer sind seriell, während der LPT1-Anschluss (der Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch RS232 (Recommended Standard 232) genannt. Ein serielles Kabel kann also auch für parallele Zwecke verwendet werden, dies hängt von den Anschlüssen ab, an die Sie das Kabel anschließen.
USB zu seriell oder parallel
Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-seriell oder USB-zu-parallel Konverter.
IEEE1284
IEEE1284 ist weniger ein Stecker, sondern eher ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Arten von Steckern, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
IEEE1284-A
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
IEEE1284-B
Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, findet sich an parallelen Druckern. Ein großer Stecker mit zwei „Klick“-Klemmen an den Seiten.
IEEE1284-C
Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100). Es ist eine kleinere Version des Standard IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
Technische Daten Paralleler Druckerkabel 36-polig Centronics - HP 36-polig Mini Centronics / vergossene Stecker
- Stecker: 36-poliger HP Mini Centronics (männlich) - 36-poliger Centronics (männlich)
- Kabeltyp: IEEE 1284-C - IEEE 1284-B paralleles bidirektionales Druckerkabel
- Anwendung: u.a. Anschluss älterer Drucker an ältere Drucker, Computer, Druckerserver, Systeme etc.
- Ausführung: vergossene Stecker mit Klemmen
- Adern: nicht bekannt
- AWG (American Wire Gauge): nicht bekannt
- Doppelt geschirmtes Kabel mit verdrillten Adernpaaren
- Geeignet für EPP-Ports: High Speed (bis zu 15x schneller)
- Kabeldurchmesser: nicht bekannt
- Konform: RoHS
- Farbe: beige / elfenbein
- Garantie: 2 Jahre
Folgende HP Drucker verfügen über einen Mini Centronics 36-poligen Anschluss:
Bitte beachten Sie! Diese Liste ist nicht vollständig. Auch wenn Ihr Hewlett Packard (HP) Drucker hier nicht aufgeführt ist, kann er über einen Mini Centronics 36-poligen Anschluss verfügen.
HP Business Inkjet 3000 / 3000dtn / 3000n
HP Color LaserJet 3500 / 3500n
HP Color LaserJet 3700 / 3700dn / 3700dtn / 3700n
HP Color LaserJet 4500 / 4500dn / 4500n
HP Color LaserJet 4550 / 4550dn / 4550hdn / 4550n
HP Color LaserJet 4600 / 4600dn / 4600dtn / 4600hdn / 4600n
HP Color LaserJet 4650 / 4650dn / 4650dtn / 4650hdn / 4650n
HP Color LaserJet 5500 / 5500dn / 5500dtn / 5500hdn / 5500n
HP Color LaserJet 5550 / 5550dn / 5550dtn / 5550hdn / 5550n
HP Color LaserJet 8500 / 8500dn / 8500n
HP Color LaserJet 8550 / 8550dn / 8550gn / 8550mfp / 8550n
HP Color LaserJet 9500gp / 9500hdn / 9500n
HP DesignJet 5500 / 5500 uv / 5500ps / 5500ps uv
HP LaserJet 1100 / 1100a se / 1100a xi / 1100se / 1100xi
HP LaserJet 3100 HP / 3100se / 3100xi
HP LaserJet 3150se / 3150xi
HP LaserJet 3200 / 3200m
HP LaserJet 6mp / 6p / 6pse / 6pxi
HP LaserJet 8000 / 8000dn / 8000n
HP LaserJet 8100 / 8100dn / 8100mfp / 8100n
HP LaserJet 8150 / 8150dn / 8150mfp / 8150n
HP LaserJet 8550mfp
HP LaserJet 9000 / 9000dn / 9000n
HP LaserJet 9050 / 9050dn / 9050n
HP Mopier 240 / 320
HP OfficeJet D125xi
HP OfficeJet D135
HP OfficeJet D145
HP OfficeJet D155xi
HP OfficeJet G55
HP OfficeJet G85
HP OfficeJet G95
HP OfficeJet R40 / R40xi
HP OfficeJet R45
HP OfficeJet R60
HP OfficeJet R80 / R80xi
