Anschlüsse: 1x 25-poliger SUB-D (männlich)
Zur Installation in einem PCI-Steckplatz
Typ: Parallel IEEE 1284
Chipset: Ja (Typ unbekannt)
Für Windows geeignet
Lesen Sie mehr.

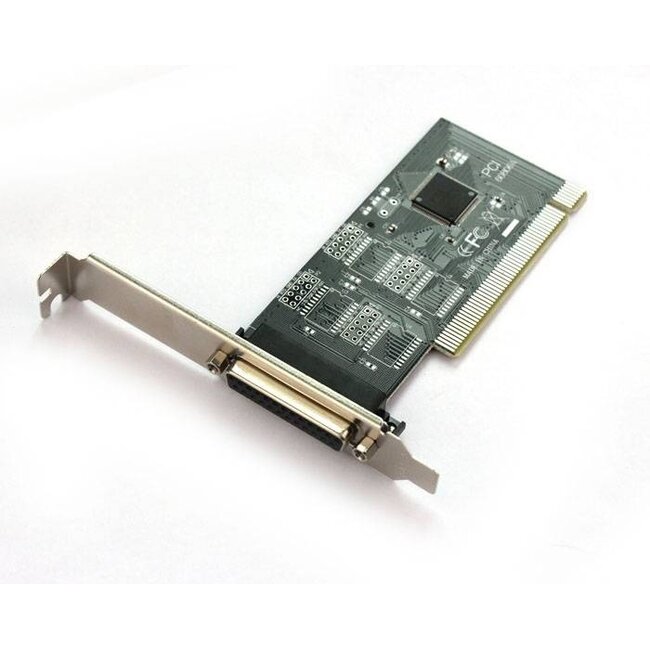

Erweitern Sie Ihren Computer mit dieser PCI-Karte um einen parallelen Druckeranschluss, auch bekannt als LPT-Port oder IEEE 1284 Schnittstelle. Dieser 25-polige Anschluss wurde bei älteren Systemen hauptsächlich zum Anschluss von Druckern oder Scannern verwendet. Die Installation der Karte in einen freien PCI-Steckplatz ist einfach.
SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
PCI (Peripheral Component Interconnect) ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.
Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert das nicht.
MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.
Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten das Gehäuse und schauen Sie auf das Motherboard. Meist muss die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze befinden sich unten links auf dem Motherboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1- und COM2-Ports sind seriell, der LPT1-Port (Druckeranschluss) ist parallel. Serielle Anschlüsse werden auch RS232 (Recommended Standard 232) genannt. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden – entscheidend sind die Anschlüsse, an die das Kabel angeschlossen wird.
Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port mit einem USB-zu-seriell- oder USB-zu-parallel-Konverter erweitern.
Der 25-polige SUB-D Anschluss wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Steckertyp, sondern eine Norm für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diese Norm unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Es handelt sich um einen großen Anschluss mit zwei „Klick“-Klemmen an den Seiten.
IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einigen HP-Druckern (z.B. HP Laserjet 1100). Es ist eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
