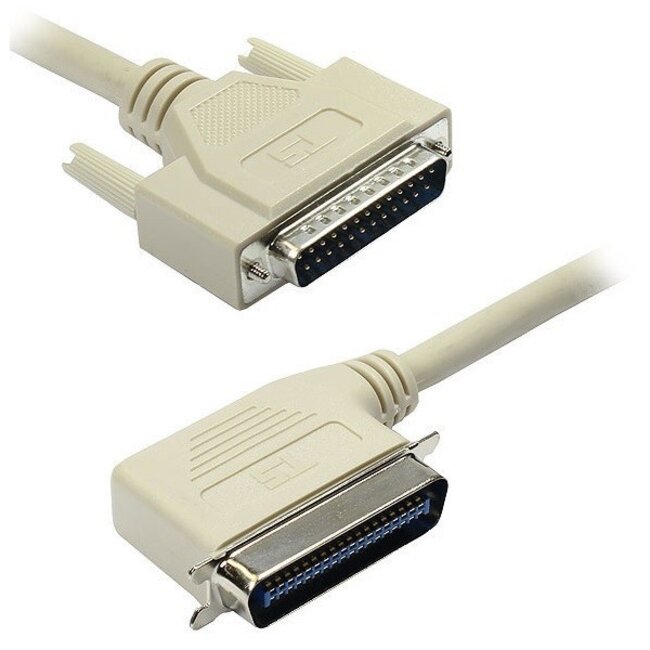

Paralleles Druckerkabel 25-poliger SUB-D - gewinkelter 36-poliger Centronics / vergossene Stecker

Dieses bidirektionale Druckerkabel können Sie verwenden, um einen älteren Drucker mit 36-poligem Centronics-Anschluss an einen 25-poligen parallelen Anschluss (LPT-Port) Ihres PCs anzuschließen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt von einem Code, der die genaue Anzahl der Pins angibt. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Ein serieller Anschluss an Computern besteht meist aus 9 oder 25 Pins, während ein paralleler Anschluss fast immer 25 Pins hat. Die COM1- und COM2-Ports des Computers sind seriell, während der LPT1-Port (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann also auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-seriell- oder USB-zu-parallel-Konverter.

25-poliger SUB-D Stecker

Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100). Es handelt sich um eine kleinere Version des Standard IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini-Centronics mitgeliefert.

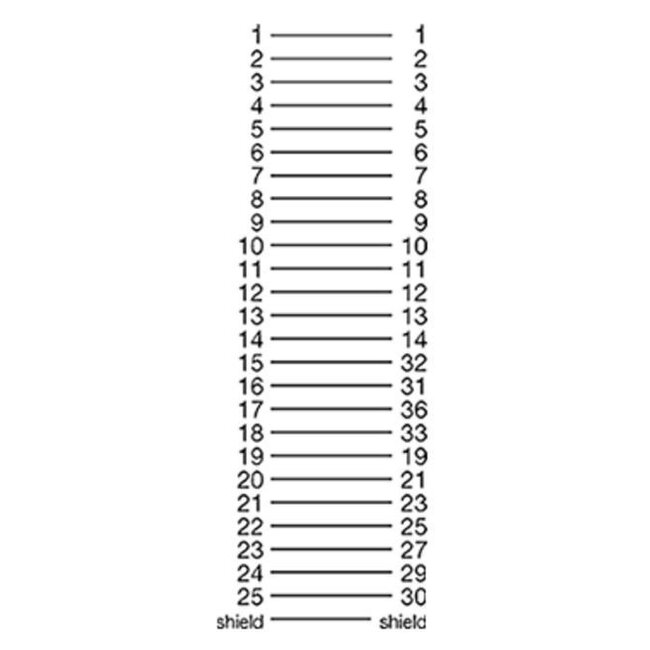

Technische Daten Paralleles Druckerkabel 25-poliger SUB-D - gewinkelter 36-poliger Centronics / vergossene Stecker

• Stecker: 25-poliger SUB-D (männlich) - 36-poliger Centronics (männlich)
• 90° gewinkelter Centronics Stecker
• Kabeltyp: IEEE 1284-B paralleles bidirektionales Druckerkabel
• Anwendung: u.a. Anschluss älterer Drucker an ältere Computer
• Ausführung: vergossene Stecker mit Schrauben/Klemmen
• Adern: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): nicht bekannt
• geschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• konform: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
