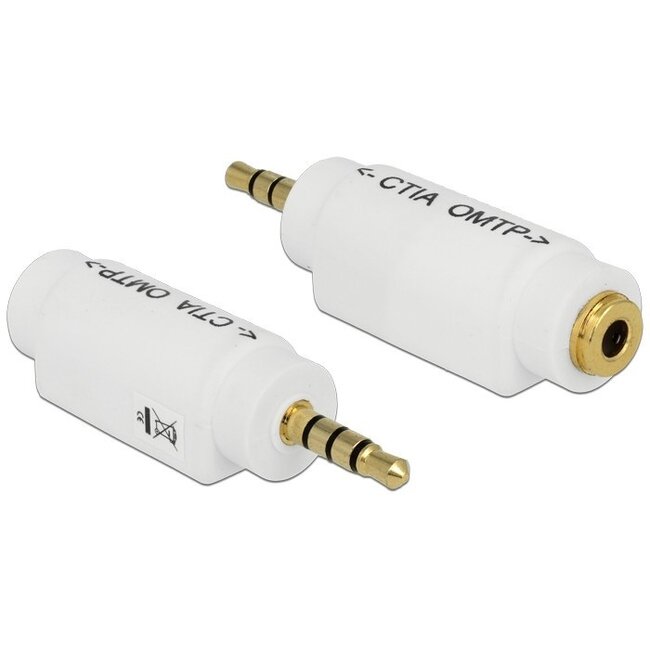

Pin Changing Adapter (CTIA/AHJ > OMTP)

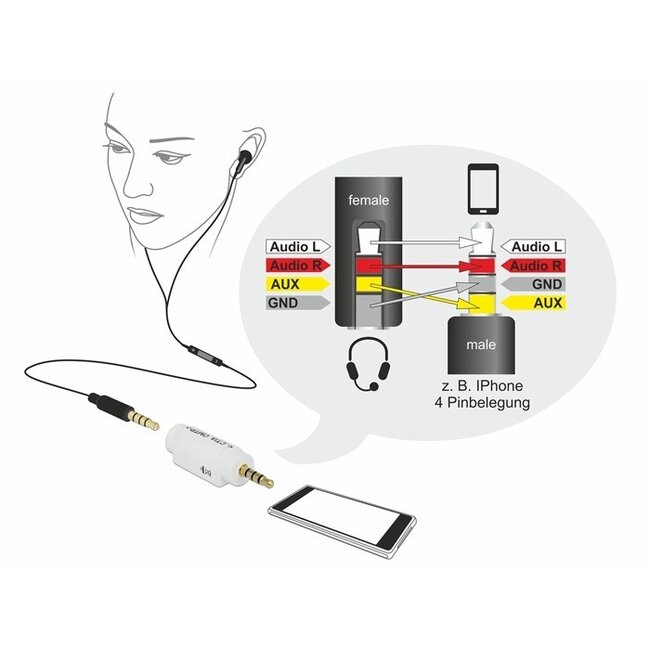

Verwenden Sie diesen Adapter, um ein (älteres) Headset an ein (neuere) tragbares Gerät anzuschließen. Mit diesem Adapter funktioniert es garantiert, da Masse und Mikrofon vertauscht werden. So können Sie das ältere Headset problemlos verwenden, auch wenn es von einer anderen Marke als Ihr Gerät stammt.
OMTP und CTIA
Es gibt zwei gängige Pinbelegungen bei Telefonen und Headsets: die OMTP-Pinbelegung und die CTIA/AHJ-Pinbelegung. OMTP gibt es schon viel länger und diese Pinbelegung war ursprünglich als Standard für alle mobilen Geräte vorgesehen. Bis Apple mit dem iPhone kam und beschloss, Masse und Mikrofonsignal zu vertauschen, was dann zum CTIA/AHJ-Standard wurde. Das führte dazu, dass Apple-Kunden eigentlich nur noch ein originales Headset verwenden konnten und Headsets anderer Marken plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, allen voran Samsung, entschieden sich daraufhin ebenfalls, dem CTIA/AHJ-Standard zu folgen.
Welche Geräte unterstützen die CTIA/AHJ-Pinbelegung?
- fast alle Apple-Geräte
- fast alle Android-Smartphones (u.a. Samsung, HTC, Huawei, LG etc.)
- BlackBerry
- Microsoft Surface
- 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
- Sony PlayStation 4 DualShock 4 (DS4) Controller
- XBOX One Controller mit Chat-Adapter
- Dell Latitude Notebooks
- Lenovo Thinkpad Notebooks
Welche Geräte unterstützen die OMTP-Pinbelegung?
- ältere Nokia-Geräte ohne Windows-Betriebssystem
- Nokia-Geräte mit Symbian-Betriebssystem
- Nokia Lumia Windows 8 Geräte ab der 2. Generation (außer Nokia Lumia 620)
- Samsung Chromebooks (2012)
- Samsung-Geräte ohne Android-Betriebssystem (einschließlich Samsung Windows-Telefone)
- Sony Ericsson (Xperia Modelle 2010-2011)
- Sony PlayStation Vita (PS Vita)
Es ist recht schwierig, genau anzugeben, welche Geräte welche Pinbelegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, welche Pinbelegung Ihr Gerät nutzt, empfehlen wir Ihnen, die Modellnummer oder den Typ Ihres Geräts zusammen mit „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
Technische Daten Pin Changing Adapter (CTIA/AHJ > OMTP)
- Anschlüsse: 3,5 mm Klinke (männlich) - 3,5 mm Klinke (weiblich)
- Signaltyp: Stereo + Mikrofon (4-polig) > Stereo + Mikrofon (4-polig)
- Ausführung: Adapter ohne Kabel
- vergoldete Kontakte
- geschirmter Adapter

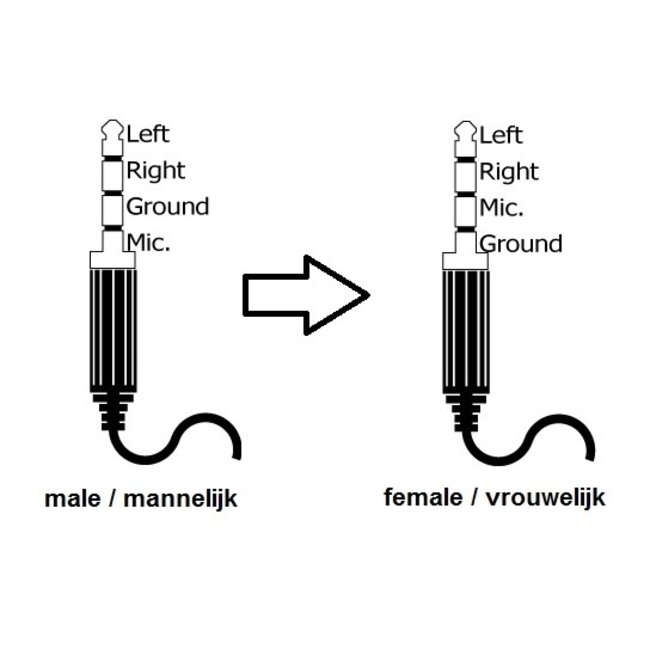

- Pinbelegung 3,5 mm (m): Links / Rechts / Masse / Mic (CTIA/AHJ)
- Pinbelegung 3,5 mm (w): Links / Rechts / Mic / Masse (OMTP)
- konform: RoHS
- Farbe: Weiß
- Garantie: 2 Jahre
Dieses Produkt ist geeignet für:
Achtung! Dies ist ein universelles Produkt, das für viele verschiedene Gerätetypen geeignet ist. Die untenstehende Liste ist daher nicht vollständig. Auch wenn Ihr Gerät nicht aufgeführt ist, ist es sehr gut möglich, dass dieses Produkt kompatibel ist.
Game-Konsolen
Sony PlayStation
Sony PlayStation 4 DualShock 4 (DS4) Controller
Microsoft XBOX
Microsoft XBOX One (XBOX One Controller mit Chat-Adapter)
Microsoft XBOX One Controller mit integriertem 3,5 mm Klinkenausgang
Smart Media
Apple iPhone
Apple iPhone 6s Plus
Apple iPhone 6s
Apple iPhone 6 Plus
Apple iPhone 6
Apple iPhone SE
Apple iPhone 5s
Apple iPhone 5c
Apple iPhone 5
Apple iPhone 4s
Apple iPhone 4
Apple iPhone 3GS
Apple iPhone 3G
Apple iPhone (1. Generation) / Apple iPhone 2G
Apple MacBook
Apple MacBook Pro - 15 Zoll (2017)
Apple MacBook Pro - 13 Zoll (2017 - mit 2 Thunderbolt-Anschlüssen)
Apple MacBook Pro - 13 Zoll (2017 - mit 4 Thunderbolt-Anschlüssen)
Apple MacBook Pro - 15 Zoll (2016)
Apple MacBook Pro - 13 Zoll (2016 - mit 2 Thunderbolt-Anschlüssen)
Apple MacBook Pro - 13 Zoll (2016 - mit 4 Thunderbolt-Anschlüssen)
Apple MacBook Retina - 12 Zoll (2017)
Apple MacBook Retina - 12 Zoll (Anfang 2016)
Apple MacBook Retina - 12 Zoll (Anfang 2015)
Apple MacBook Pro Retina - 15 Zoll (Mitte 2015)
Apple MacBook Pro Retina - 13 Zoll (Anfang 2015)
Apple MacBook Pro Retina - 12 Zoll (Anfang 2015)
Apple MacBook Pro Retina - 15 Zoll (Mitte 2014)
Apple MacBook Pro Retina - 13 Zoll (Mitte 2014)
Apple MacBook Pro Retina - 15 Zoll (Ende 2013)
Apple MacBook Pro Retina - 13 Zoll (Ende 2013)
Apple MacBook Pro Retina - 15 Zoll (Anfang 2013)
Apple MacBook Pro Retina - 13 Zoll (Anfang 2013)
Apple MacBook Pro Retina - 13 Zoll (Ende 2012)
Apple MacBook Pro Retina - 15 Zoll (Mitte 2012)
Apple MacBook Pro - 13 Zoll (Mitte 2012)
Apple MacBook Pro - 13 Zoll (Ende 2011)
Apple MacBook Pro - 13 Zoll (Anfang 2011)
Apple MacBook Pro - 15 Zoll (Mitte 2010)
Apple MacBook Pro - 13 Zoll (Mitte 2010)
Apple MacBook Air - 13 Zoll (2017)
Apple MacBook Air - 13 Zoll (Anfang 2015)
Apple MacBook Air - 11 Zoll (Anfang 2015)
Apple MacBook Air - 13 Zoll (Anfang 2014)
Apple MacBook Air - 11 Zoll (Anfang 2014)
Apple MacBook Air - 13 Zoll (Mitte 2013)
Apple MacBook Air - 11 Zoll (Mitte 2013)
Apple MacBook Air - 13 Zoll (Mitte 2012)
Apple MacBook Air - 11 Zoll (Mitte 2012)
Apple MacBook Air - 13 Zoll (Ende 2010)
Apple MacBook Air - 11 Zoll (Ende 2010)
Apple MacBook - 13 Zoll (Mitte 2010)
Apple MacBook - 13 Zoll (Ende 2009)
Welches MacBook-Modell habe ich?
Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook-Modell Sie genau besitzen.
1. Wählen Sie im Apple-Menü oben links auf dem Bildschirm „Über diesen Mac“. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer als Betriebssystem verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook-Typ, gefolgt von der Bildschirmgröße und dem Modelljahr.
2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple-Website eingeben.
Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen. Klicken Sie dort auf „Nach Produkt suchen“, geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
