für AWG22-26 Kabel mit festen Adern
zur Befestigung wird eine LSA-Zange benötigt
zum Durchverbinden von CAT6 Netzwerkkabel
zum Durchverbinden von geschirmtem Kabel (S/FTP / F/UTP)

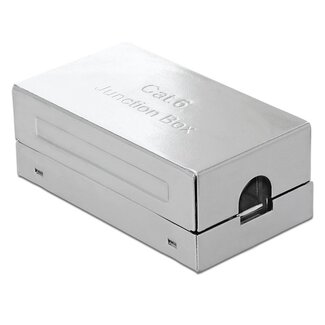

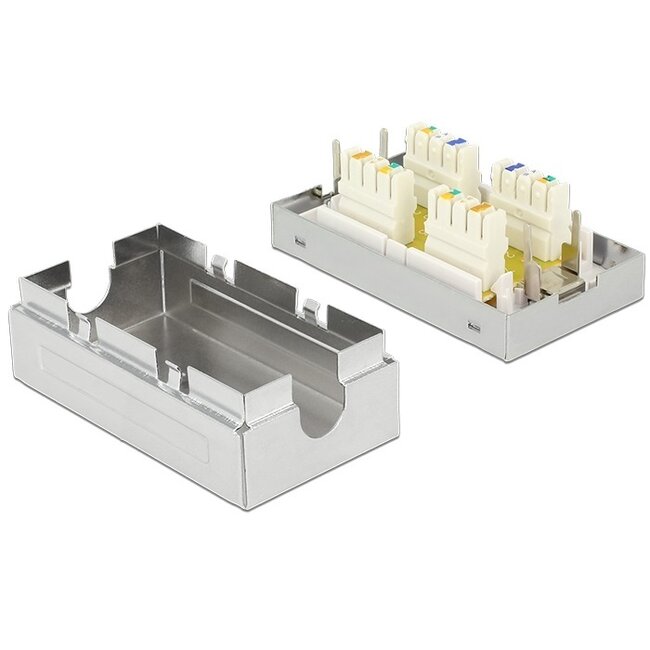

1 Verbindungsbox zur Kopplung von 2 Kabeln
Lesen Sie mehr.
Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt zu koppeln. So können Sie größere Distanzen überbrücken.
Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Reihenfolge lautet wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun
Der Unterschied zwischen festem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei festem Aderaufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aderaufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckern montieren lassen. Zudem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif.
Dieser Verbindungsadapter entspricht der CAT6-Spezifikation, was bedeutet, dass er in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden kann. Selbstverständlich eignet sich dieser Verbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s). Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, einen CAT6-Verbinder zu verwenden.
Dieses Verbindungsteil ist geschirmt und daher geeignet für die Befestigung an geschirmten Netzwerkkabeln (S/FTP und F/UTP). Diese Abschirmung verbessert Ihre Netzwerkverbindung deutlich im Vergleich zu UTP / U/UTP-Kabeln, die ungeschirmt sind (Unshielded Twisted Pair). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels ebenfalls durchverbunden werden.
