für AWG22-26 Kabel mit festen Adern
kein Werkzeug erforderlich (toolless)
zum Durchverbinden von CAT6a Netzwerkkabel
für das Durchverbinden von geschirmtem Kabel (S/FTP / F/UTP)
1 Verbindungsbox zur Kopplung von 2 Kabeln
Lesen Sie mehr.
Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt zu koppeln. So können Sie größere Distanzen überbrücken.

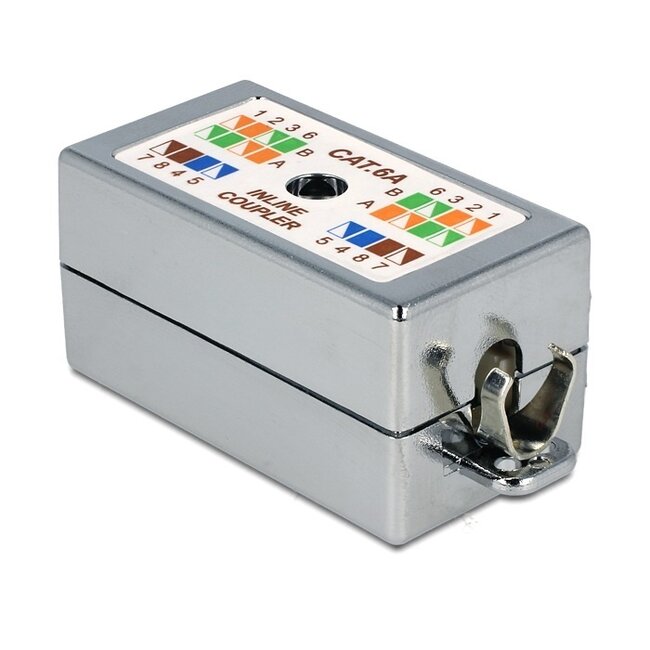

Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in RJ45-Steckern oder Wanddosen. Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange, 2 = Orange, 3 = Weiß-Grün, 4 = Blau, 5 = Weiß-Blau, 6 = Grün, 7 = Weiß-Braun, 8 = Braun

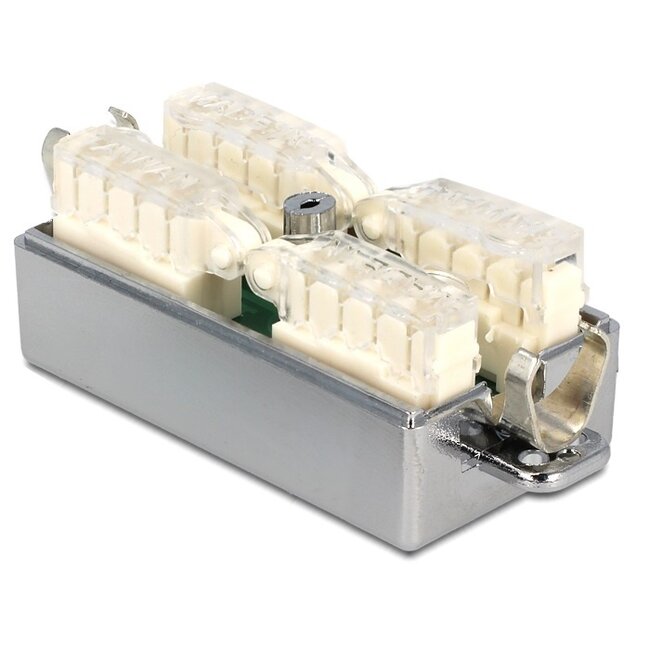

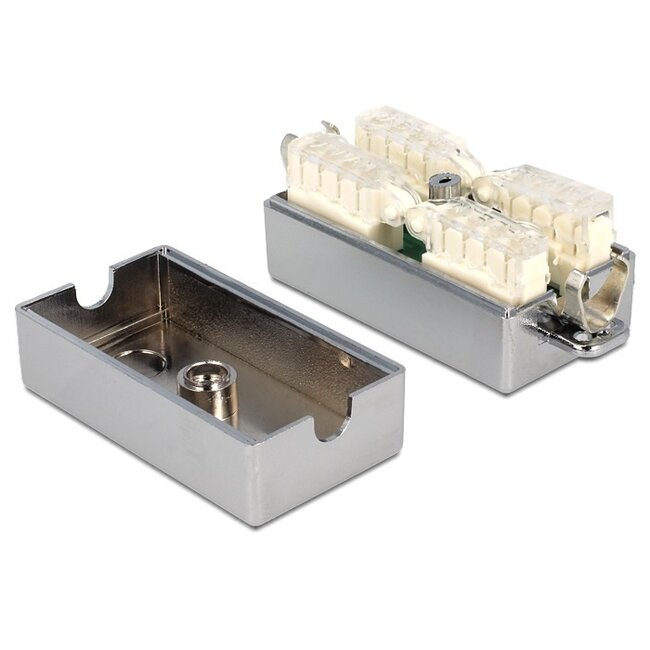

Für die Montage des Kabels benötigen Sie keine LSA-Zange oder anderes Werkzeug. Die transparente Abdeckung über jedem LSA-Block dient als Punch-Down-Werkzeug. Durch Herunterdrücken der Abdeckung werden die Adern nach unten gedrückt und stellen so den Kontakt her.
Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Verlegung). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig ist, dass die Montage an RJ45-Steckern schwieriger sein kann. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, was die Montage an RJ45-Steckern erleichtert. Zudem ist ein Kabel mit flexiblem Aufbau weniger steif.
Dieser Verbindungsadapter entspricht der CAT6a-Spezifikation und kann in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) eingesetzt werden. Selbstverständlich ist er auch ideal für CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerke geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung von CAT6a-Kabeln und -Steckern.
Dieses Verbindungsteil ist geschirmt und somit geeignet für den Anschluss an geschirmte Netzwerkkabel (S/FTP und F/UTP). Die Abschirmung verbessert die Netzwerkverbindung deutlich im Vergleich zu UTP / U/UTP Kabeln (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels ebenfalls durchverbunden werden.
