für AWG22-26 Kabel mit festen Adern
kein Werkzeug erforderlich (toolless)
zum Durchverbinden von CAT6 Netzwerkkabel
für das Durchverbinden von ungeschirmtem Kabel (U/UTP)
1 Verbindungsbox zur Verbindung von 2 Kabeln
Lesen Sie mehr.
Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt zu koppeln. So können Sie größere Distanzen überbrücken.

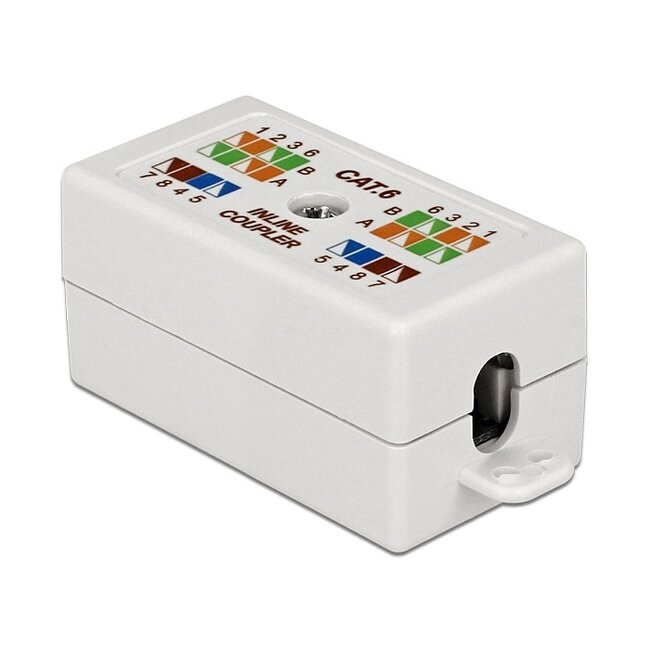

Es gibt zwei verschiedene Farbcode-Standards für Netzwerkkabel: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in RJ45-Steckern oder Wanddosen. Der Farbcode lautet wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange, 2 = Orange, 3 = Weiß-Grün, 4 = Blau, 5 = Weiß-Blau, 6 = Grün, 7 = Weiß-Braun, 8 = Braun

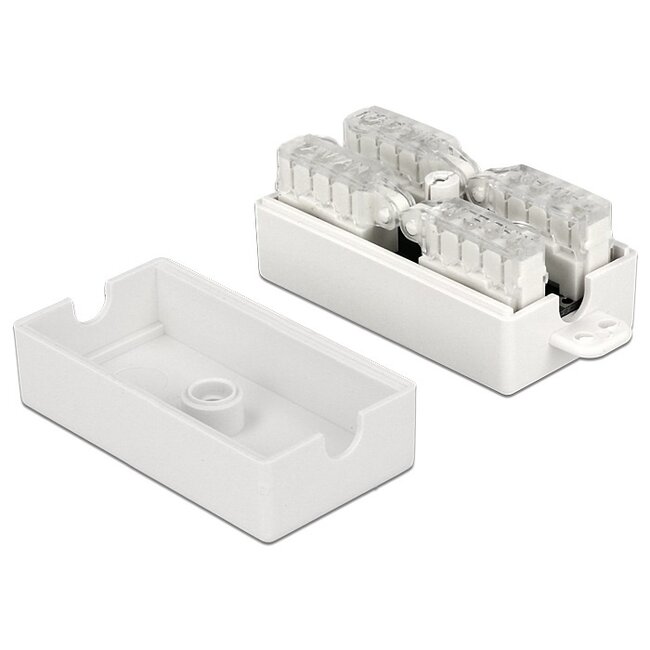

Für die Montage des Kabels benötigen Sie keine LSA-Zange oder anderes Werkzeug. Die transparente Abdeckung über jedem LSA-Block dient als Punch-Down-Werkzeug. Durch Herunterdrücken der Abdeckung werden die Adern nach unten gedrückt und stellen so den Kontakt her.
Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Massive Adern bestehen aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern schwieriger ist. Flexible Adern bestehen aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Stecker anschließen lassen. Zudem sind Kabel mit flexiblem Aderaufbau weniger steif.
Dieser Verbindungsadapter entspricht der CAT6-Spezifikation und kann in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden. Selbstverständlich ist der Adapter auch für CAT5-Netzwerke (bis 100 Mbit/s) bestens geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6-Verbinders.
Dieses Verbindungsstück ist ungeschirmt und sollte ausschließlich für ungeschirmte Netzwerkkabel verwendet werden. Ein ungeschirmtes Netzwerkkabel wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
