DisplayPort (m) - DisplayPort (w)
DisplayPort 1.3/1.4 / HDCP2.2
Bildschirm mit DSC: 8K@60Hz / 5K@120Hz / 4K@240Hz
Bildschirm ohne DSC: 8K@30Hz / 5K@60Hz / 4K@120Hz

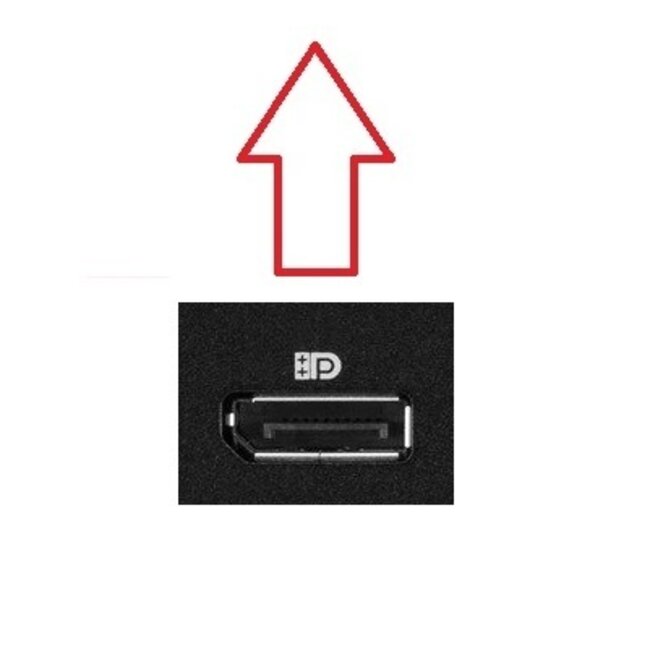

90° Winkeladapter (Winkel nach oben)
unterstützt DP_PWR (Pin 20)
Lesen Sie mehr.

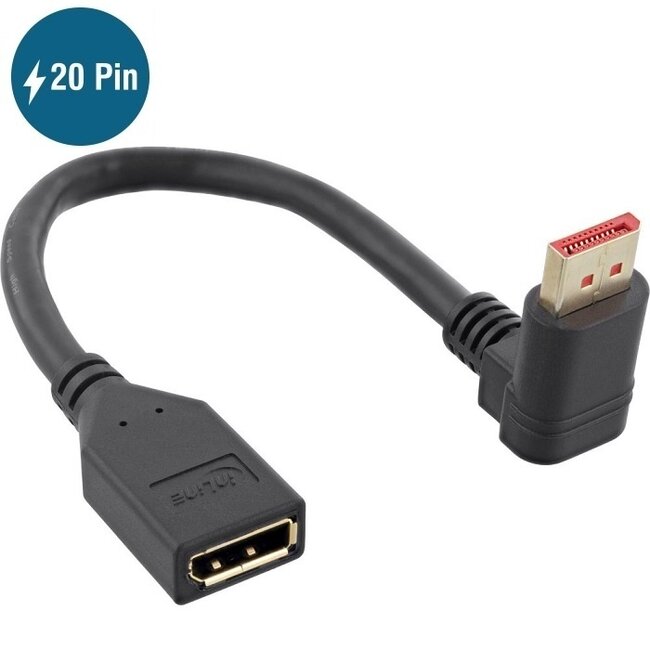

Verwenden Sie diesen DisplayPort Version 1.4 Adapter, um einen DisplayPort-Anschluss im rechten Winkel mit einem herkömmlichen DisplayPort-Kabel zu erreichen. Dieser Adapter eignet sich für Geräte mit DisplayPort-Eingang, wie beispielsweise Monitore, aber auch für Geräte mit DisplayPort-Ausgang, wie Computer oder Notebooks. Unterstützt Auflösungen bis zu 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz oder 3840 x 2160 @ 120 Hz. Dank Unterstützung für Display Stream Compression 1.2 (DSC) ist dieses Kabel auch für Auflösungen bis zu 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz oder 3840 x 2160 @ 240 Hz geeignet.
Dieser Adapter verwandelt einen geraden Stecker in einen Winkelstecker. So können Sie bei Geräten mit wenig Platz an der Rückseite einen Winkelstecker verwenden. Durch den 90° Winkel kann beispielsweise Ihr Monitor oder Computer besonders nah an der Wand platziert werden. Bitte prüfen Sie sorgfältig, ob der Anschluss und die Winkelrichtung des Adapters für Ihre Anwendung passend sind.
Pin 20 ist bei diesem Adapter angeschlossen. Daher unterstützt dieser Adapter DP_PWR. Wenn das an den Adapter angeschlossene Kabel ebenfalls DP_PWR unterstützt, wird DP_PWR über Pin 20 weitergeleitet. Unterstützt das Kabel kein DP_PWR, funktioniert der Adapter wie ein Adapter ohne DP_PWR und es wird keine Stromversorgung über Pin 20 übertragen.
Es gibt zwei Arten von DisplayPort-Kabeln: solche, die Stromversorgung über Pin 20 führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA) und solche, bei denen Pin 20 nicht verbunden ist und somit keine Stromversorgung übertragen wird. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann jedoch Probleme (sogar Kurzschlüsse) verursachen, wenn die Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 verbunden ist oder DP_PWR unterstützt wird. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht verbunden ist.
HDCP steht für High-bandwidth Digital Content Protection und ist eine von Intel entwickelte Spezifikation zum Schutz digitaler Audio- und Videoinhalte, die über digitale Videoverbindungen übertragen werden. Es handelt sich um eine Form des digitalen Rechtemanagements (DRM). Das Signal wird vom HDCP-fähigen Gerät verschlüsselt und vom empfangenden Gerät mit HDCP entschlüsselt. Jedes HDCP-Gerät besitzt einen Chip mit einer einzigartigen Identifikationsnummer (ID). HDCP verwendet eine Blacklist, auf der Chips mit IDs stehen, die für illegale Wiedergabe verwendet wurden. Diese Liste wird aktuell gehalten und über Filme oder Geräte-Updates verbreitet. Geräte mit HDCP-Chips auf der Blacklist können somit unbrauchbar gemacht werden. Wenn ein Schalter oder Konverter HDCP unterstützt, bedeutet dies, dass die ID-Nummern überprüft und der Verschlüsselungs- und Entschlüsselungsprozess über dieses Gerät erfolgen kann. Bei Kabeln oder Adaptern wird das Signal 1:1 durchgereicht; die HDCP-Unterstützung ist besonders wichtig bei Konvertern, Schaltern, Splittern und anderen Anwendungen mit Stromversorgung, bei denen Signalverarbeitung stattfindet.
DisplayPort ist ein Audio- und Video-Standard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard existiert seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Monitor. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger zu implementieren. Außerdem wird ein DisplayPort-Kabel häufig als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante ist das Mini DisplayPort-Kabel.
Viele neue Notebooks verfügen über einen Mini DisplayPort-Anschluss. Hier können Kabel oder Adapter angeschlossen werden, die zu (Mini) DisplayPort, HDMI, DVI oder VGA führen.
