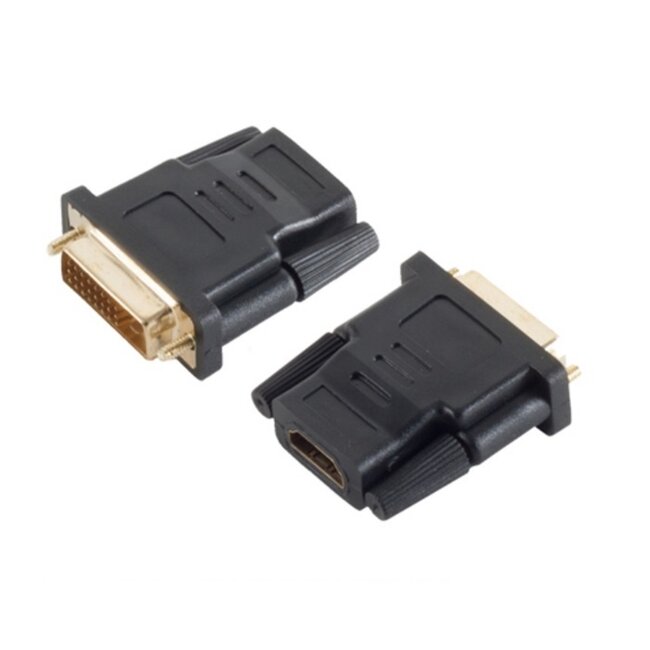

Premium DVI-D Dual Link (m) - HDMI (w) Adapter

Verwenden Sie diesen Adapter, um einen DVI-Anschluss für ein HDMI-Kabel zugänglich zu machen. Der DVI-Stecker ist ein DVI-D Dual Link (24+1-polig). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlusten
• Abschirmung zum Schutz vor Datenverlust und Störungen

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Video-Geräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder ein entsprechendes Kabel. Achtung! Ihr System muss dafür über einen DVI-I 24+5-poligen Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5-polig

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzulegen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5-polig (Single Link) / 24+5-polig (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen über diese Schnittstelle. Sie können damit sowohl analoge (VGA) als auch digitale DVI-D oder HDMI Monitore anschließen.

DVI-D - 18+1-polig (Single Link) / 24+1-polig (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

UL-zertifiziert

UL-Zertifizierungen sind in der Regel nur relevant, wenn Sie in die USA und/oder nach Kanada exportieren. UL (Underwriters Laboratories Inc.) ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsnormen für elektrische Geräte und Komponenten erstellt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Tests im Auftrag der US-amerikanischen Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und wird als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Technische Daten Premium DVI-D Dual Link (m) - HDMI (w) Adapter

• Anschlüsse: DVI-D Dual Link (männlich) - HDMI (weiblich)
• DVI-D Dual Link 24+1-poliger Stecker
• DVI männlich: kompatibel mit DVI-I 24+5-poligen und DVI-D 24+1-poligen Anschlüssen
• für die Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht HDMI Spezifikation 1.3 (High Speed)
• geschirmter Adapter
• vergoldete Kontakte
• DVI-Stecker mit Schrauben
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Bildübertragung. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Dieses Produkt ist u.a. kompatibel mit:

Apple MacBook Pro - 17 Zoll (Ende 2008)
Apple MacBook Pro - 15 Zoll (Ende 2008)
Apple MacBook Pro - 17 Zoll (Anfang 2008)
Apple MacBook Pro - 15 Zoll (Anfang 2008)
Apple MacBook Pro - 17 Zoll (Mitte / Ende 2007)
Apple MacBook Pro - 15 Zoll (Mitte / Ende 2007)
Apple MacBook Pro - 17 Zoll (Ende 2006)
Apple MacBook Pro - 15 Zoll (Ende 2006)
Apple MacBook Pro - 17 Zoll (Anfang 2006)
Apple MacBook Pro - 15 Zoll (Anfang 2006)

Welches MacBook-Modell habe ich?

Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook-Modell Sie genau besitzen.

1. Wählen Sie im Apple-Menü oben links „Über diesen Mac“. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook-Typ, gefolgt von der Bildschirmgröße und dem Modelljahr.

2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple-Website eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen, klicken Sie dann auf „Produkt suchen“. Geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
