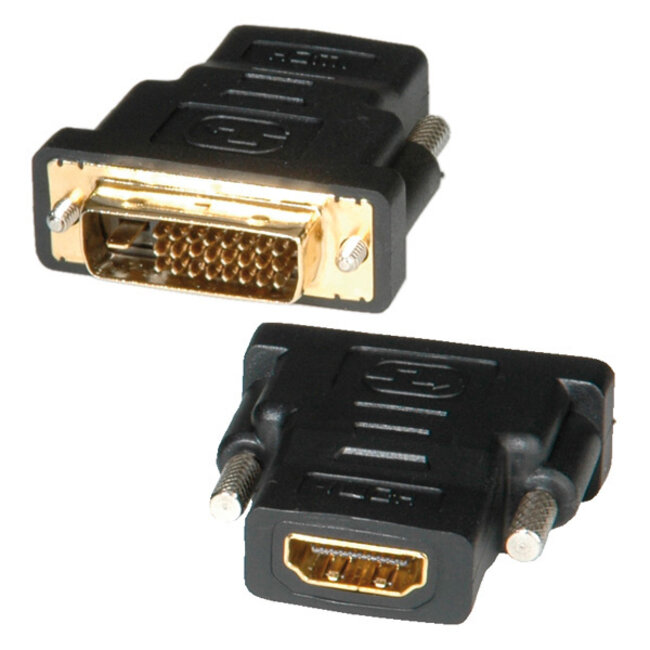

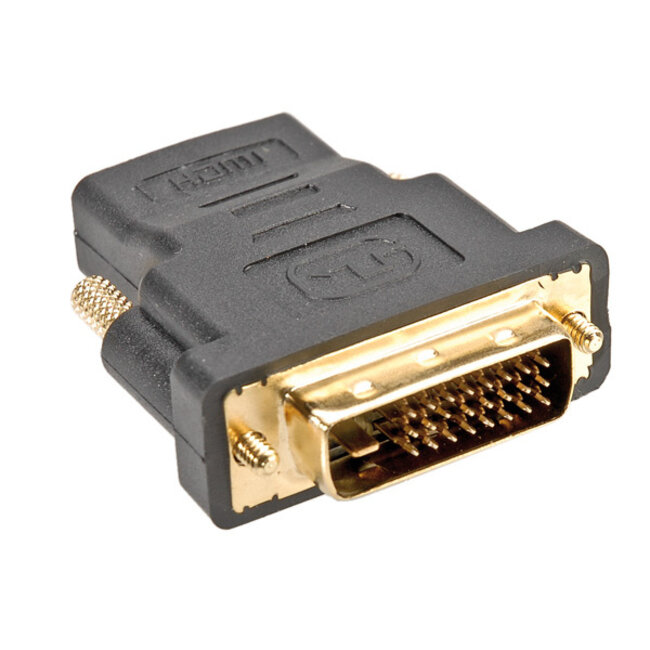

Premium DVI-D Dual Link (m) - HDMI (w) Adapter / UL

Verwenden Sie diesen Adapter, um einen DVI-Anschluss für ein HDMI-Kabel zugänglich zu machen. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlust
• Abschirmung zum Schutz vor Datenverlust und Störungen

UL-zertifiziert

UL-Zertifizierungen sind in der Regel nur relevant, wenn Sie in die Vereinigten Staaten und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten festlegt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Tests im Auftrag der US-amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und ist als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder ein entsprechendes Kabel. Achtung! Ihr System muss über einen DVI-I 24+5 Pins Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit DVI- und VGA-Monitorausgang besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

UL-zertifiziert

UL-Zertifizierungen sind in der Regel nur relevant, wenn Sie in die Vereinigten Staaten und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten festlegt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Tests im Auftrag der US-amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und ist als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Technische Daten Premium DVI-D Dual Link (m) - HDMI (w) Adapter / UL

• Anschlüsse: DVI-D Dual Link (männlich) - HDMI (weiblich)
• DVI-D Dual Link 24+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
• Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht HDMI 1.3 Spezifikationen (High Speed)
• abgeschirmter Adapter
• vergoldete Kontakte
• DVI-Stecker mit Schrauben
• konform mit RoHS und UL (UL 20276)
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
