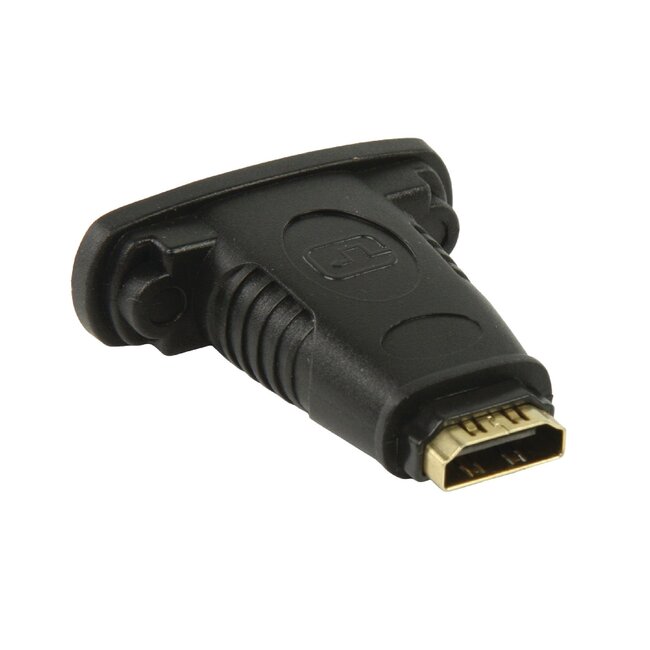

HDMI (v) - DVI-I Dual Link (v)
DVI-I Dual Link Anschluss (DVI-D 24+1 Pins angeschlossen)
Auflösungen bis zu 1920x1200@60Hz
HDMI 1.3
Bei Dreamcast und einigen Grafikkarten ist die Audioübertragung möglich
Lesen Sie mehr.

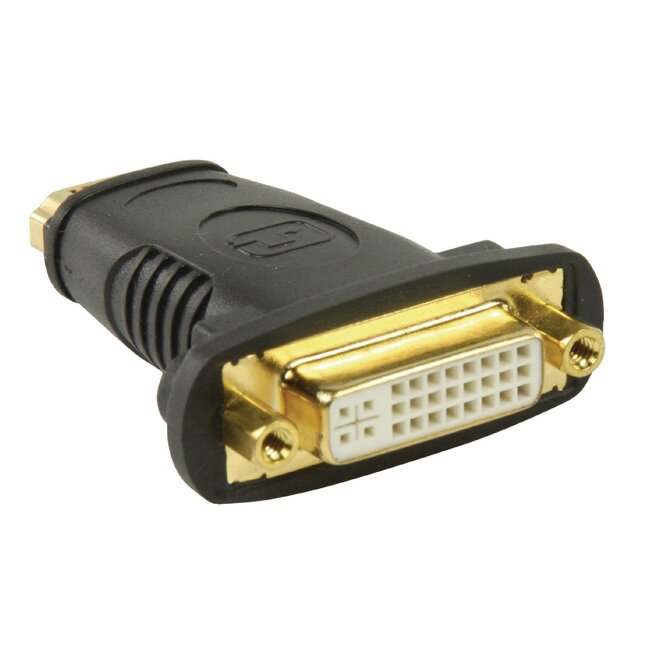

Verwenden Sie diesen Adapter, um einen HDMI-Stecker mit einem DVI-Anschluss zu verbinden. Der DVI-Anschluss ist als DVI-I Dual Link (24+5-polig) ausgeführt, jedoch mit DVI-D Dual Link 24+1-polig angeschlossen. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).
Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses verwendet werden, um Audio zu übertragen. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller Ihrer Grafikkarte.
Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Möchten Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder ein entsprechendes Kabel. Beachten Sie, dass Ihr System über einen DVI-I 24+5-poligen Ausgang verfügen muss.
DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust, weshalb es oft als Ersatz für das analoge VGA angesehen wird.
Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.
Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) als auch einen digitalen DVI-D oder HDMI Monitor anschließen.
DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit DVI- und VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.
Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses verwendet werden, um Audio zu übertragen. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller Ihrer Grafikkarte.
