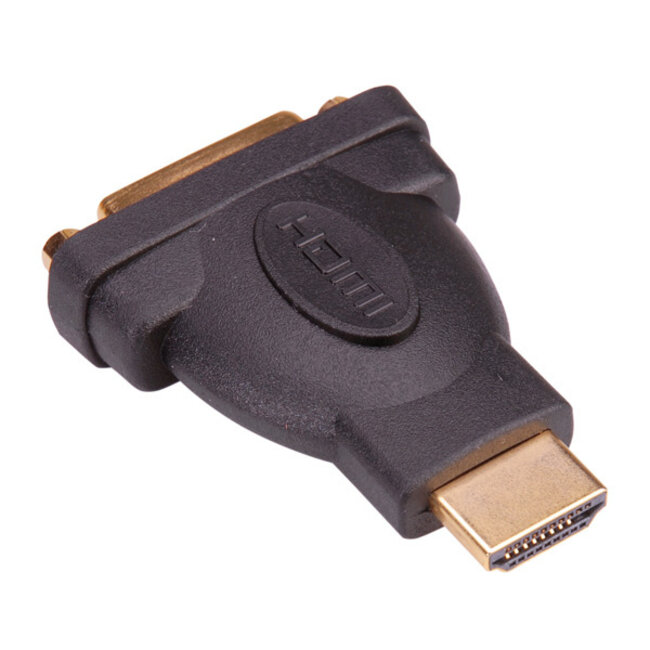

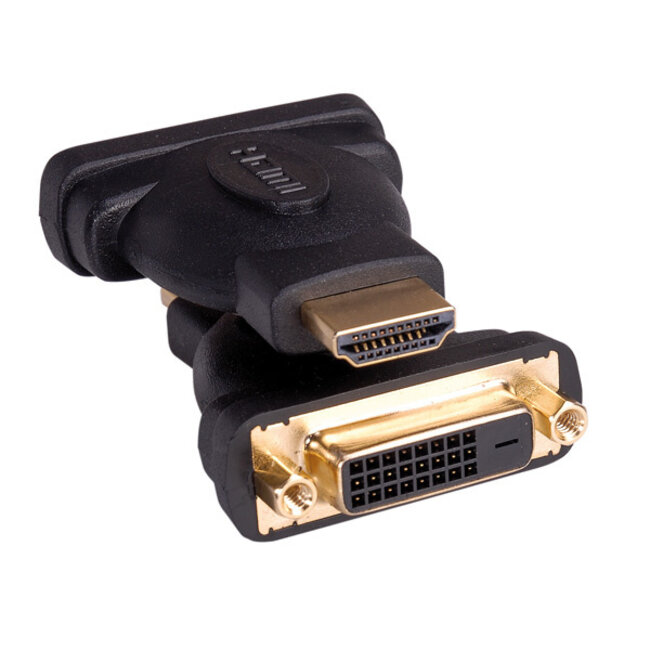

Premium HDMI (m) - DVI-D Dual Link (w) Adapter / UL

Verwenden Sie diesen Adapter, um einen HDMI-Anschluss für ein DVI-Kabel zugänglich zu machen. Der DVI-Anschluss ist DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlust
• Abschirmung zum Schutz vor Datenverlust und Störungen

UL-zertifiziert

Mit UL-Zertifizierungen haben Sie in der Regel nur zu tun, wenn Sie in die Vereinigten Staaten und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten festlegt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem befugt, Tests im Auftrag der amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), des American National Standards Institute (ANSI), des Standards Council of Canada (SCC) durchzuführen und ist als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Video-Geräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei begrenzten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss dann über einen DVI-I 24+5 Pins Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust und gilt daher als Ersatz für das analoge VGA.

3 verschiedene DVI-Anschlusstypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl analoge (VGA) als auch digitale DVI-D oder HDMI Monitore anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Technische Daten Premium HDMI (m) - DVI-D Dual Link (w) Adapter / UL

• Anschlüsse: HDMI (männlich) - DVI-D Dual Link (weiblich)
• DVI-D Dual Link 24+1 Pins Anschluss
• DVI weiblich: kompatibel mit DVI-D 24+1 Pins und DVI-D 18+1 Pins (nicht geeignet für DVI-I 24+5 Pins, DVI-I 18+5 Pins und DVI-A 12+5 Pins Stecker)
• für die Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht der Version 1.3 Spezifikation (HDMI High Speed)
• geschirmter Adapter
• vergoldete Kontakte
• DVI-Anschluss mit Schrauben
• konform: RoHS und UL (UL 20276)
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei begrenzten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
