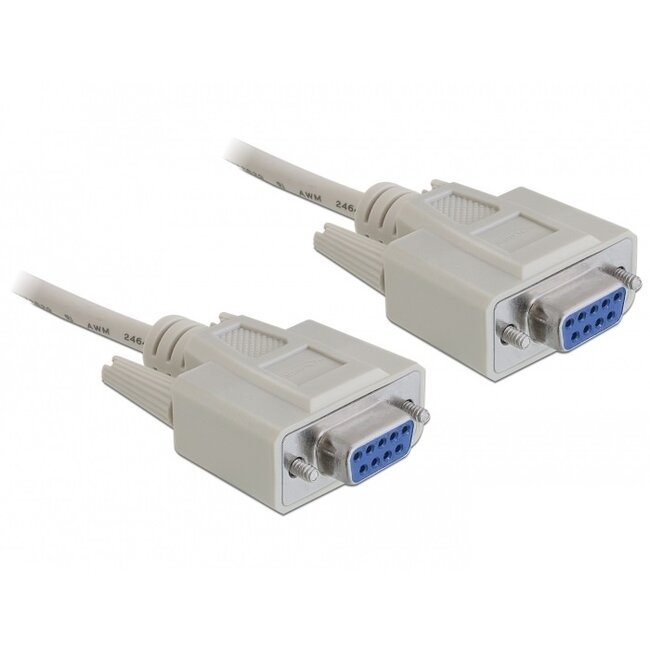

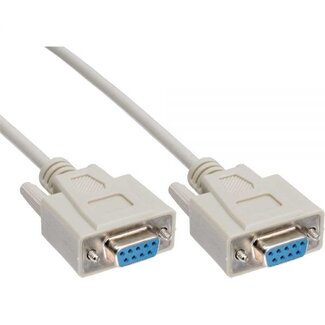

Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten mit RS-232 Schnittstellen herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel (Standardausführung)

Bei einem Nullmodemkabel werden einzelne Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass ein Host (Computer) und ein Device (Gerät) unterschieden werden müssen. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt miteinander kommunizieren. Hierfür werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden.

USB auf seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dazu einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1+6:4 = DTR > DCD + DSR 2:3 = Rx < Tx 3:2 = Tx > Rx 4:1+6 = DCD + DSR < DTR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6+1:4 = DTR > DCD + DSR 7:8 = RTS > CTS 8:7 = CTS < RTS 9:-

Technische Daten Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1+6:4 / 2:3 / 3:2 / 4:1+6 / 5:5 / 6+1:4 / 7:8 / 8:7 / 9:-
• Anwendung: Host <-> Host / Gerät <-> Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel (Standardausführung)
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: Beige
• Garantie: 2 Jahre
