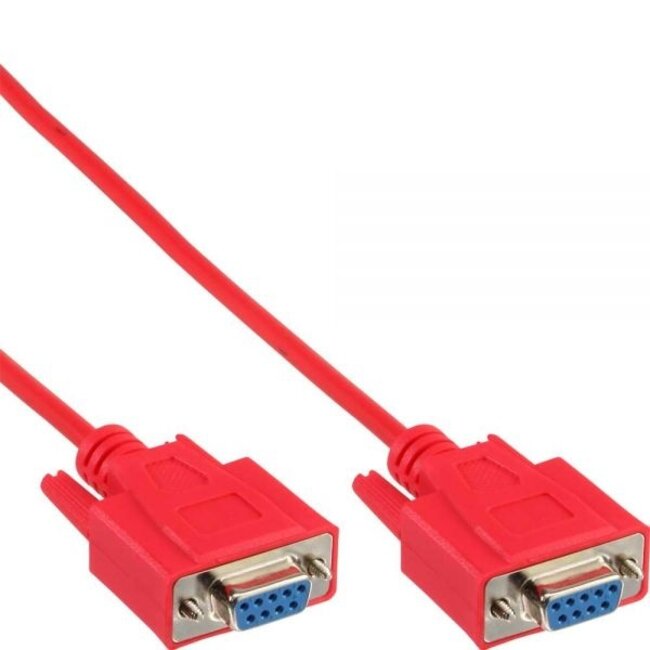

Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten (mit RS-232 Schnittstellen) herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbinder, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel ohne DSR (Pin 6 nicht belegt)

Bei einem Nullmodemkabel sind einige Adern so verdrahtet, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Hierbei werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden. Dieses Kabel hat Pin 6 (DSR-Signal) nicht belegt. In manchen Situationen ist dies von Vorteil, zum Beispiel wenn das DSR-Signal (Data Set Ready) Störungen verursacht. Andererseits kann dies auch ein Nachteil sein, da bei DCE-Kommunikation das DSR-Signal benötigt wird, um anzuzeigen, dass Informationen empfangen werden können.

USB zu seriell

Falls Ihr System keine serielle Schnittstelle besitzt, können Sie einen USB-Anschluss in eine serielle Schnittstelle umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:4 = DTR > DCD 2:3 = Rx < Tx 3:2 = Tx > Rx 4:1 = DCD < DTR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:- 7:8 = RTS > CTS 8:7 = CTS < RTS 9:9

Technische Daten Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:4 / 2:3 / 3:2 / 4:1 / 5:5 / 6:- / 7:8 / 8:7 / 9:9
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel ohne DSR (Pin 6 nicht belegt)
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
