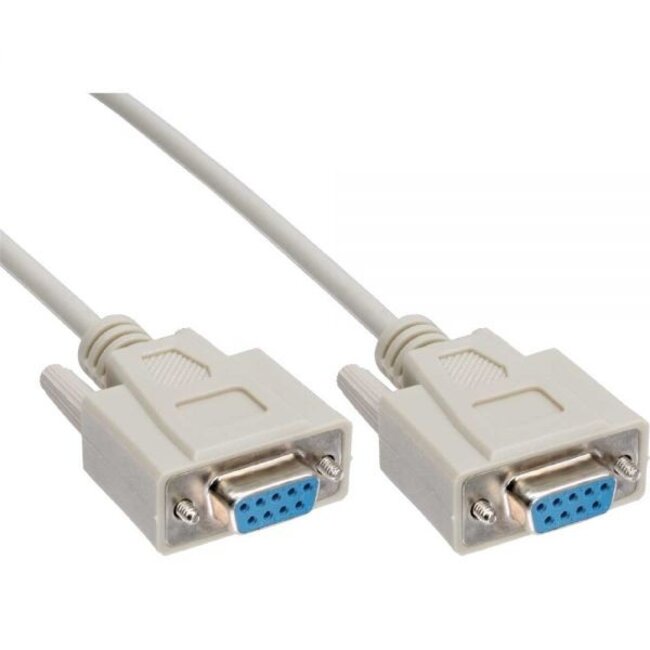

Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten mit RS-232 Schnittstellen herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbinder, die vor allem in Computern eingesetzt werden. Der Name „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel mit teilweiser Handshaking-Unterstützung

Bei einem Nullmodemkabel werden einige Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Hierfür werden die Pins 2 und 3 an beiden Steckern miteinander verbunden. Das Kabel mit teilweiser Handshaking-Unterstützung unterstützt zudem die Flusskontrolle. Dieses Kabel ist daher besonders empfehlenswert bei DTE/DCE-kompatibler Hardware-Flusskontrolle mit hoher Geschwindigkeit.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:7+8 = RTS2 > CTS2 + DCD1 2:3 = Rx > Tx 3:2 = Tx < Rx 4:6 = DTR > DSR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:4 = DSR < DTR 7+8:1 = RTS1 > CTS1 + DCD2 8+7:1 = RTS1 > CTS1 + DCD2 9:-

Technische Daten Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:7+8 / 2:3 / 3:2 / 4:6 / 5:5 / 6:4 / 7+8:1 / 9:-
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel mit teilweiser Handshaking-Unterstützung
• Ausführung: vergossene Stecker mit Schrauben
• Adern: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
