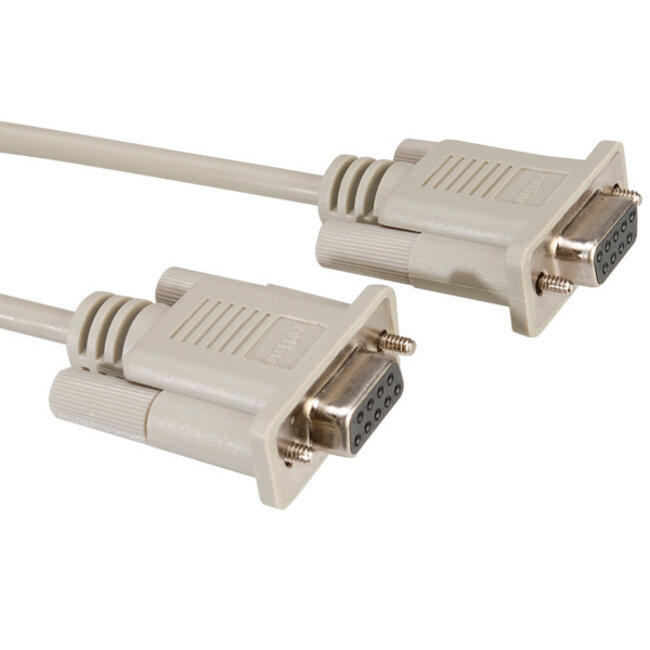

Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten mit RS-232 Schnittstellen herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um einen relativ großen Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel mit Verbindung 1:7 / 7:1 und 4:6+8 / 6+8:4

Bei einem Nullmodemkabel werden einzelne Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es sich um einen Host (Computer) und ein Device (Gerät) handeln muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Hierfür werden unter anderem die Pins 2 und 3 an beiden Steckern miteinander verbunden. Dieses Kabel weist jedoch eine abweichende Pinbelegung auf, indem Pins 1 und 7 sowie Pins 4 mit 6+8 verbunden sind.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie dazu einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinzuordnung)

Die Pinbelegung (Pinzuordnung) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:7 = RTS2 > DCD1 2:3 = Rx < Tx 3:2 = Tx > Rx 4:6+8 = DTR > DSR + CTS 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6+8:4 = DSR + CTS < DTR 7:1 = DCD2 < RTS1 9:9

Spezifikationen Premium serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:7 / 2:3 / 3:2 / 4:6+8 / 5:5 / 6+8:4 / 7:1 / 9:9
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel mit Verbindung 1:7 / 7:1 und 4:6+8 / 6+8:4
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 30 AWG
• Kabeldurchmesser: 5 mm
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
