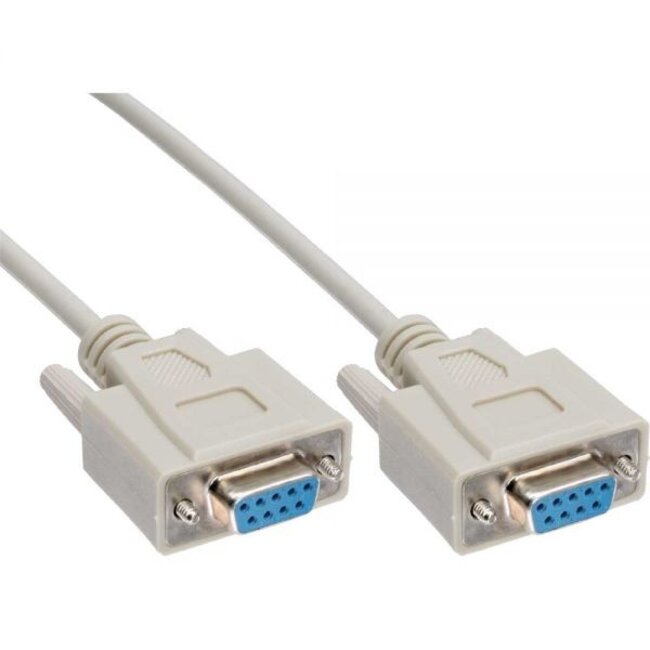

Premium serielle RS232 Kabel 9-polig SUB-D (w) - 9-polig SUB-D (w) / UL zertifiziert

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um ein Gerät mit serieller Schnittstelle mit einem seriellen Anschluss Ihres PCs oder Notebooks zu verbinden.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit dem Buchstaben „D“ beginnt, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage finden Sie in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

UL zertifiziert

UL-Zertifizierungen sind in der Regel relevant, wenn Sie in die USA und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten entwickelt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem von der amerikanischen Bundesbehörde Occupational Safety and Health Administration (OSHA), dem American National Standards Institute (ANSI), dem Standards Council of Canada (SCC) autorisiert und als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Technische Daten Premium serielle RS232 Kabel 9-polig SUB-D (w) - 9-polig SUB-D (w) / UL zertifiziert

• Stecker: 9-polig SUB-D (weiblich) - 9-polig SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: Host > Gerät
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: verzinntes Kupfer
• AWG (American Wire Gauge): 28 AWG
• geschirmtes Kabel
• Kabeldurchmesser: 6 mm
• Konformität: RoHS, UL 2464
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
