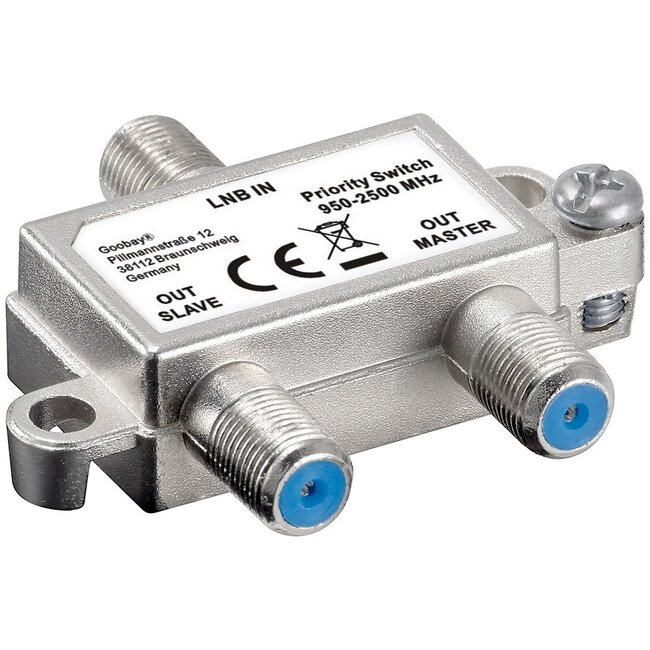

Premium Satelliten-Prioritätsschalter mit 2 Ausgängen / 950-2500 MHz

Verwenden Sie diesen SAT-Prioritätsschalter, um innerhalb Ihrer Satellitenschüssel-Anlage 1 LNB auf 2 Receiver aufzuteilen.

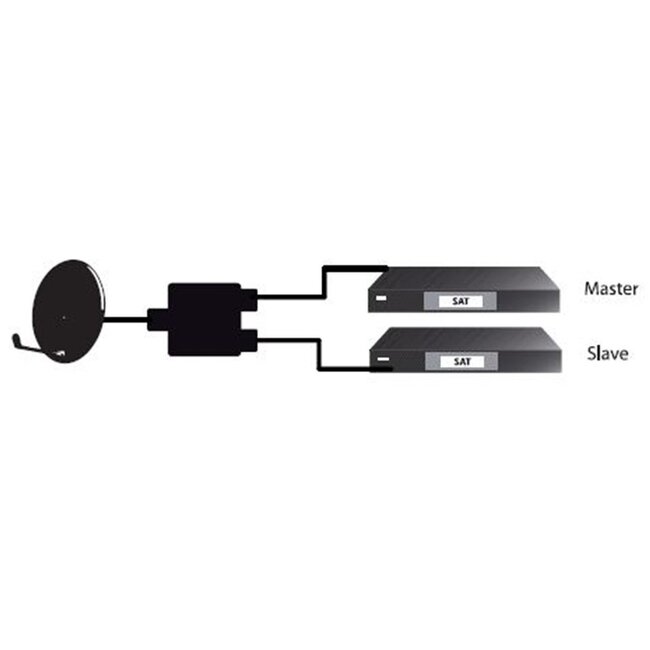

Wie funktioniert der Prioritätsschalter?

• Schließen Sie das Kabel vom LNB an den 'LNB in'-Anschluss an
• Verbinden Sie den Satellitenreceiver, den Sie am häufigsten nutzen (Receiver 1), mit dem 'OUT master'-Anschluss
• Schließen Sie den zweiten Satellitenreceiver (Receiver 2) an den 'OUT slave'-Anschluss an
• Ist Receiver 1 eingeschaltet, bestimmt dieser die Programmauswahl und versorgt das LNB mit Strom
• Schalten Sie Receiver 1 aus, kann Receiver 2 die Programmauswahl übernehmen und das LNB mit Strom versorgen

Merkmale:

• Schließen Sie 2 Receiver an 1 LNB über das 'Master' / 'Slave'-Prinzip an
• Frequenzbereich: 950 - 2400 MHz (geeignet für Satellitenanlagen)
• DC-Pass: ermöglicht Stromdurchleitung z.B. vom Receiver zum LNB
• Ob der 'Master'-Receiver ein- oder ausgeschaltet ist, wird anhand der Stromversorgung des LNB erkannt
• Steuersignal: 13V/18V, 22KHz AN/AUS, DiSEqC von Receiver 1/2

Abschlusswiderstand für nicht genutzte Ausgänge

Nicht verwendete Anschlüsse müssen mit einem Abschlusswiderstand abgeschlossen werden.

Erdungsanschluss

Ihre CAI-Anlage sollte nur an einem Punkt geerdet werden. Schließen Sie idealerweise Ihren Teilnehmerübernahmepunkt (AOP) an die Erdung in Ihrem Sicherungskasten an. Ist dies nicht möglich, dann die Verstärker. Falls auch das nicht möglich ist, dann den Verteiler.

Schützen Sie Ihre CAI-Anlage

Verhindern Sie Überspannungen, die Schäden an Ihren Fernsehern, Decodern, Verstärkern und anderen Geräten Ihrer Satellitenanlage verursachen können. Schließen Sie daher eine Überspannungsschutzvorrichtung am Ausgang Ihres LNB an. So sind alle weiteren Komponenten Ihrer Satellitenanlage geschützt.

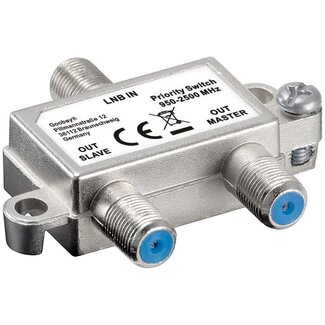

Technische Daten Premium Satelliten-Prioritätsschalter mit 2 Ausgängen / 950-2500 MHz

• Anschlüsse: 3x F-Buchse (weiblich)
• Aufteilung: 1x LNB-Eingang / 1x Ausgang OUT 'slave' / 1x Ausgang OUT 'master'
• Frequenzbereich: 950 - 2500 MHz (geeignet für Satellitenanlagen)
• DC-Pass (Stromdurchleitung)
• Erdungsanschluss
• Vollständig abgeschirmt
• Konform: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
