RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckern zu versehen.

Eigenschaften:

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Befestigung an CAT6 Netzwerkkabeln
• geeignet zur Befestigung an geschirmten Kabeln (STP)
• zur Befestigung wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 10 Stück (ohne Hülsen)

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcode-Belegung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Stecker oder an einer Wandsteckdose.

Der Farbcode lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

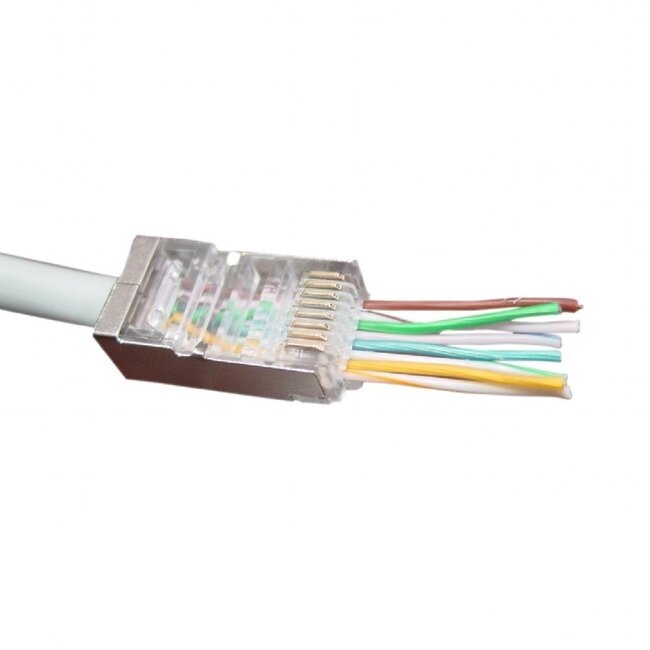

Stecker mit Durchsteckmontage

Diese Stecker sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es:

• Schieben Sie zuerst eine Hülse über das Kabel (nicht im Lieferumfang enthalten) und entfernen Sie dann ca. 5 cm der Kabelummantelung
• Trennen Sie die verdrillten Aderpaare, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge an und schieben Sie sie gleichzeitig in den Stecker
• Führen Sie die Kabel vollständig durch den Stecker, sodass sie an der Vorderseite wieder herauskommen, und achten Sie darauf, dass die Außenmantelung des Kabels nahezu bündig am Stecker anliegt
• Crimpen Sie den Stecker nun mit einer Crimpzange
• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Schieben Sie die Hülse über den Stecker – der Stecker ist nun einsatzbereit

Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker etwas schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Diese Stecker entsprechen der CAT6-Spezifikation und können daher in Netzwerken mit bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden. Selbstverständlich sind diese Stecker auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6-Kabel und Stecker zu verwenden.

STP

Diese Stecker sind geschirmt (STP) und somit geeignet für die Befestigung an geschirmten Netzwerkkabeln (z. B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels mit der Abschirmung (metallischer Teil) des Steckers verbunden werden.

Spezifikationen RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Befestigung an CAT6 Netzwerkkabeln
• geeignet zur Befestigung an geschirmten Kabeln (STP)
• zur Befestigung wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 10 Stück (ohne Hülsen)
• Farbe: transparent
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine Crimpzange speziell für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.
