RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckern auszustatten.

Eigenschaften:

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• für die Montage wird eine RJ45 Crimpzange benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 100 Stück (ohne Schutzhülle)

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Standards für die Farbcode-Belegung von Netzwerkkabeln: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich die Anwendung von EIA/TIA-568A gefordert wird, immer die B-Variante (EIA/TIA-568B) zur Belegung der Adern in einem RJ45-Stecker oder einer Wandsteckdose.

Der Farbcode lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

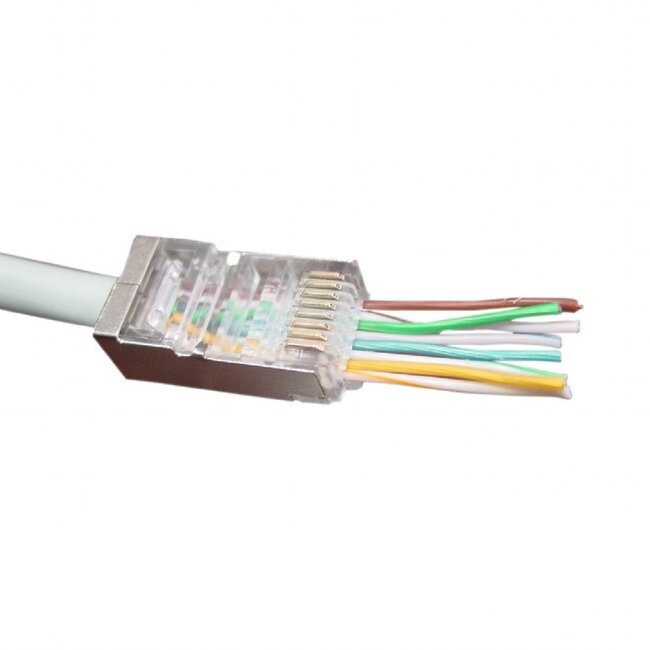

Stecker mit Durchsteckmontage

Diese Stecker sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Montage am Kabel. So funktioniert es:

• Schieben Sie zunächst eine Schutzhülle über das Kabel (nicht im Lieferumfang enthalten) und entfernen Sie dann ca. 5 cm der Kabelummantelung
• Trennen Sie die verdrillten Aderpaare auf, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge und schieben Sie sie gleichzeitig in den Stecker
• Führen Sie die Kabel vollständig durch den Stecker, sodass sie an der Vorderseite wieder herauskommen, und achten Sie darauf, dass die Außenmantel des Kabels nahezu bündig am Stecker anliegt
• Crimpen Sie den Stecker nun mit einer Crimpzange
• Schneiden Sie mit einem scharfen Messer die überstehenden Kabel an der Vorderseite ab
• Schieben Sie die Schutzhülle über den Stecker – der Stecker ist nun einsatzbereit

Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine spezielle Crimpzange für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern etwas schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus mehreren dünnen Kupferdrähten, die die Montage an RJ45-Steckern erleichtern. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger starr.

CAT6

Diese Stecker entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken mit bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden können. Selbstverständlich sind diese Stecker auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6-Kabel und Stecker zu verwenden.

STP

Diese Stecker sind geschirmt (STP) und somit geeignet für die Montage an geschirmten Netzwerkkabeln (z.B. F/UTP, U/FTP oder S/FTP). Diese Abschirmung macht Ihr Netzwerkkabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung zu erhalten, muss die Abschirmung des Kabels mit der Abschirmung (Metallteil) des Steckers verbunden werden.

Technische Daten RJ45 Crimp-Steckverbinder (STP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel)

• geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Leitern
• geeignet zur Montage an CAT6 Netzwerkkabeln
• geeignet für geschirmte Kabel (STP)
• für die Montage wird eine RJ45 Crimpzange* benötigt
• einfache Installation dank Durchsteckmontage
• Lieferumfang: 100 Stück (ohne Schutzhülle)
• Farbe: transparent
• konform: RoHS
• Garantie: 2 Jahre

*Tipp! Crimpzange für Stecker mit Durchsteckmontage

Es gibt jetzt auch eine spezielle Crimpzange für Stecker mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel an der Vorderseite des Steckers ab.
